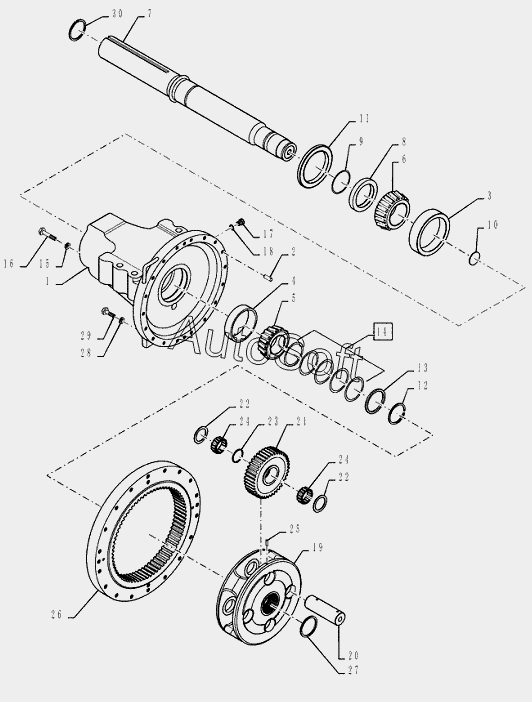

Каталог запасных частей к технике: New Holland Трактор T9.505 (часть 1) (2012). (44.100.15) - AXLE - ASSY - 425 SERIES - FINAL DRIVE
22
22
14
14
15
16
17
17
18
18
19
20
21
14
23
24
24
25
26
27
28
29
29
29
30
8
1
2
3
3
4
5
6
6
7
7
7
1
8
9
9
10
11
11
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Bearing carrier | |
| 1 | 8***6 | Housing | |
| 2 | 8***0 | Dowel | |
| 3 | 2***1 | BEARING | |
| 3 | 8***8 | Bearing assy | |
| 4 | A***3 | BEARING SET | |
| 5 | A***5 | BEARING | |
| 6 | 2***1 | BEARING | |
| 6 | 8***8 | Bearing assy | |
| 7 | 8***7 | 4wd axle assy | |
| 7 | 8***7 | 4wd axle assy | |
| 7 | 8***4 | Axle carrier | |
| 8 | 8***0 | Bushing | |
| 8 | 8***4 | Bushing | |
| 9 | 2***6 | O-ring | |
| 9 | 5***8 | O-RING | |
| 10 | 1***1 | INSERT | |
| 11 | 2***3 | SEAL | |
| 11 | 8***4 | Oil seal | |
| 12 | 2***1 | SNAP RING | |
| 13 | 1***1 | RING | |
| 14 | 1***1 | SHIM | |
| 14 | 1***1 | SHIM | |
| 14 | 1***1 | SHIM | |
| 14 | 1***1 | SHIM | |
| 14 | 1***1 | SHIM | |
| 15 | 9***8 | Washer | |
| 16 | 6***6 | Bolt | |
| 17 | 2***1 | PLUG | |
| 17 | 8***6 | Plug | |
| 18 | 6***3 | O-ring | |
| 18 | 8***1 | O-RING | |
| 19 | 3***1 | CARRIER | |
| 20 | 3***3 | SHAFT | |
| 21 | 3***2 | GEAR | |
| 22 | 3***1 | Thrust washer | |
| 23 | 3***2 | Ring | |
| 24 | 1***1 | BEARING | |
| 25 | 8***6 | Pin | |
| 26 | 3***1 | GEAR | |
| 27 | 1***0 | Snap ring | |
| 28 | 8***6 | Washer | |
| 29 | 3***1 | BOLT | |
| 29 | 8***8 | Bolt | |
| 29 | 8***9 | Bolt | |
| 30 | 8***5 | Snap ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
