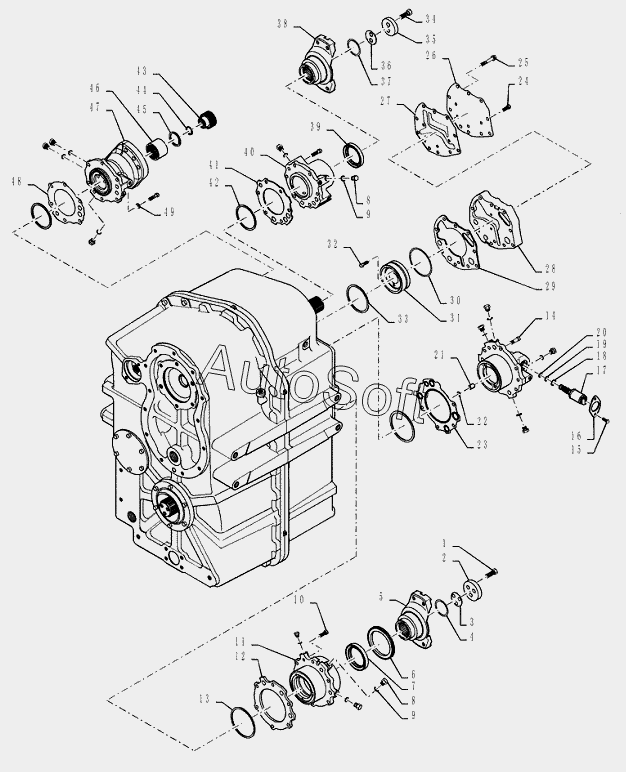

Каталог запасных частей к технике: New Holland Трактор T9.505 (часть 1) (2012). (21.113.02) - TRANSMISSION - POWERSHIFT - FRONT HOUSING, YOKES
33
37
36
36
36
35
34
33
33
38
33
32
31
30
29
28
27
26
42
49
48
47
46
45
44
43
42
25
42
42
42
42
42
41
40
39
5
13
12
11
10
9
9
8
8
7
6
13
5
4
3
3
2
1
16
24
23
22
21
20
19
18
17
15
14
13
13
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 84315785 | 8***5 | Housing | |
| 84317502C | 8***C | Core-transmission | |
| 84317502R | 8***R | Reman-transmission | |
| 1 | 5***3 | Bolt | |
| 2 | 4***1 | PLATE | |
| 3 | 4***1 | SHIM | |
| 3 | 4***1 | SHIM | |
| 4 | 4***1 | O-RING | |
| 5 | 3***1 | COUPLING FLANGE | |
| 5 | 3***1 | COUPLING FLANGE | |
| 6 | 3***1 | RING | |
| 7 | 4***1 | SEAL | |
| 8 | 2***1 | PLUG | |
| 9 | 6***3 | O-ring | |
| 10 | 5***0 | Bolt | |
| 11 | 3***1 | RETAINER | |
| 12 | 3***1 | GASKET | |
| 13 | 4***1 | SHIM | |
| 13 | 4***1 | SHIM | |
| 13 | 4***1 | SHIM | |
| 13 | 4***1 | SHIM | |
| 13 | 4***1 | SHIM | |
| 13 | 4***9 | Shim | |
| 13 | 4***9 | Shim | |
| 13 | 4***9 | Shim | |
| 14 | 8***9 | Manifold valve | |
| 15 | 6***0 | Bolt | |
| 16 | 8***2 | Plate | |
| 17 | 8***8 | Solenoid | |
| 18 | 2***5 | O-ring | |
| 19 | 2***6 | O-ring | |
| 20 | 8***3 | O-ring | |
| 21 | 8***6 | Check valve | |
| 22 | 1***6 | Snap ring | |
| 23 | 8***6 | Gasket | |
| 24 | 5***2 | Bolt | |
| 25 | 8***0 | Bolt | |
| 26 | 8***3 | Plate | |
| 27 | 8***3 | Gasket | |
| 28 | 8***5 | Plate | |
| 29 | 8***3 | Gasket | |
| 30 | 3***1 | O-RING | |
| 31 | 8***2 | Bearing assy | |
| 32 | 6***0 | Bolt | |
| 33 | 3***1 | SHIM | |
| 33 | 8***5 | Shim | |
| 33 | 8***7 | Shim | |
| 33 | 8***8 | Shim | |
| 34 | 5***5 | Bolt | |
| 35 | 4***1 | PLATE | |
| 36 | 4***1 | SHIM | |
| 36 | 4***1 | SHIM | |
| 36 | 4***1 | SHIM | |
| 37 | 4***1 | O-ring | |
| 38 | 3***1 | COUPLING FLANGE | |
| 39 | 4***1 | SEAL | |
| 40 | 3***1 | RETAINER | |
| 41 | 3***1 | GASKET | |
| 42 | 3***1 | SHIM | |
| 42 | 3***1 | SHIM | |
| 42 | 3***1 | SHIM | |
| 42 | 3***1 | SHIM | |
| 42 | 4***8 | Shim | |
| 42 | 4***9 | Shim | |
| 42 | 4***1 | Shim | |
| 43 | 3***1 | ADAPTER | |
| 44 | 8***8 | Snap ring | |
| 45 | 4***1 | SNAP RING | |
| 46 | 3***1 | COUPLING | |
| 47 | 8***8 | Retainer | |
| 48 | 3***1 | GASKET | |
| 49 | 8***0 | Lock washer |
