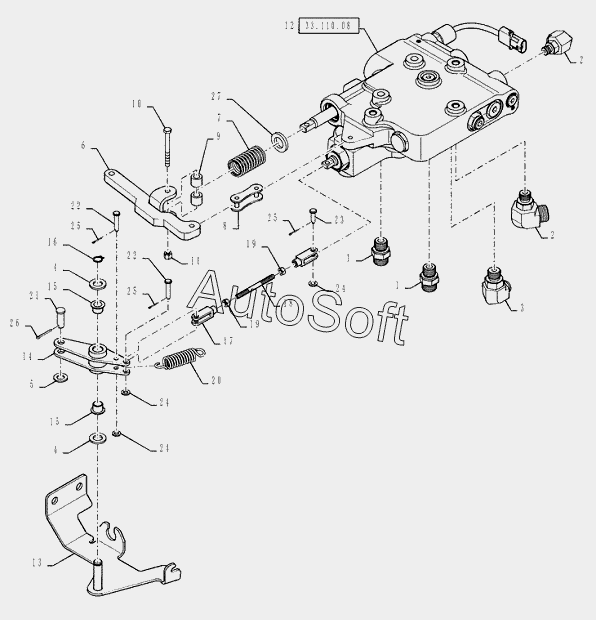

Каталог запасных частей к технике: New Holland Трактор T9.505 (часть 1) (2012). (33.110.04) - PARK BRAKE - VALVE ASSEMBLY AND FITTINGS, TOW/PARK BRAKE - WHEELED (EUROPE)
14
27
26
25
25
25
24
24
24
23
22
22
21
20
19
19
18
17
16
15
15
1
1
13
12
11
10
9
8
7
6
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Hyd connector | |
| 2 | 7***1 | Elbow | |
| 3 | 7***5 | Elbow | |
| 4 | 8***2 | Washer | |
| 5 | 8***0 | Washer | |
| 6 | 4***6 | Arm | |
| 6 | 8***3 | Arm | |
| 7 | 3***1 | SPRING | |
| 8 | 2***2 | Chain link | |
| 9 | 3***1 | SPACER | |
| 10 | 8***0 | Bolt | |
| 11 | 8***6 | Nut | |
| 12 | N***S | Yoke | |
| 13 | 8***4 | Bracket | |
| 14 | 8***1 | Bellcrank | |
| 15 | 1***1 | Bushing | |
| 16 | 8***2 | Snap ring | |
| 17 | 7***6 | Clevis | |
| 18 | 4***1 | Rod | |
| 19 | 8***6 | Nut | |
| 20 | 3***2 | Spring | |
| 21 | 4***6 | Clevis pin | |
| 22 | 7***0 | Clevis pin | |
| 23 | 7***0 | Clevis pin | |
| 24 | 8***6 | WASHER | |
| 25 | 7***0 | Cotter pin | |
| 26 | 7***0 | Cotter pin | |
| 27 | 8***6 | Washer |
