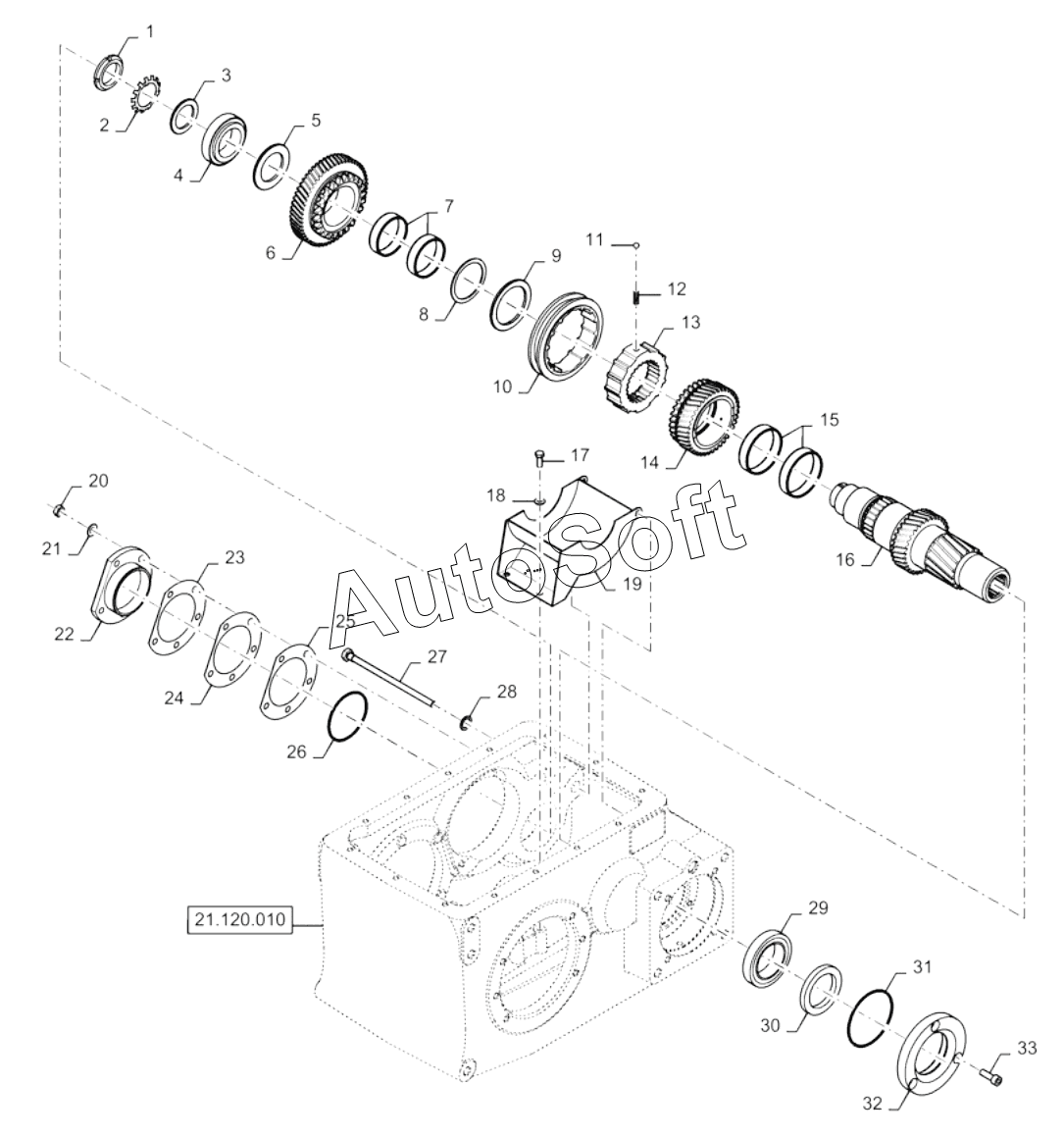

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1) (2014). GEARBOX, INPUT SHAFT
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Bearing lock nut | |
| 2 | 4***0 | Lock washer | |
| 3 | 8***5 | Thrust washer | |
| 4 | 8***6 | Tapered bearing | |
| 5 | 8***4 | Thrust washer | |
| 6 | 8***4 | Gear | |
| 7 | 8***6 | Bearing set | |
| 8 | 8***1 | Snap ring | |
| 9 | 8***2 | Thrust washer | |
| 10 | 8***8 | Synchronizer | |
| 11 | 8***1 | Ball | |
| 12 | 8***2 | Spring | |
| 13 | 8***2 | Gear | |
| 14 | 8***9 | Gear | |
| 15 | 8***2 | Bearing set | |
| 16 | 8***2 | Shaft | |
| 17 | 1***3 | Bolt | |
| 18 | 3***8 | Belleville washer | |
| 19 | 8***0 | Shield | |
| 20 | 1***6 | Гайка | |
| 21 | 1***5 | Belleville washer | |
| 22 | 8***6 | Flanged bearing | |
| 23 | 8***4 | Shim | |
| 24 | 8***3 | Shim | |
| 25 | 8***0 | Shim | |
| 26 | 8***3 | O-ring | |
| 27 | 8***4 | Set screw | |
| 28 | 8***9 | Seal | |
| 29 | 7***7 | Bearing assy | |
| 30 | 8***9 | Oil seal | |
| 31 | 8***7 | O-ring | |
| 32 | 8***8 | Flanged bearing | |
| 33 | 3***2 | Hexsoc screw |
