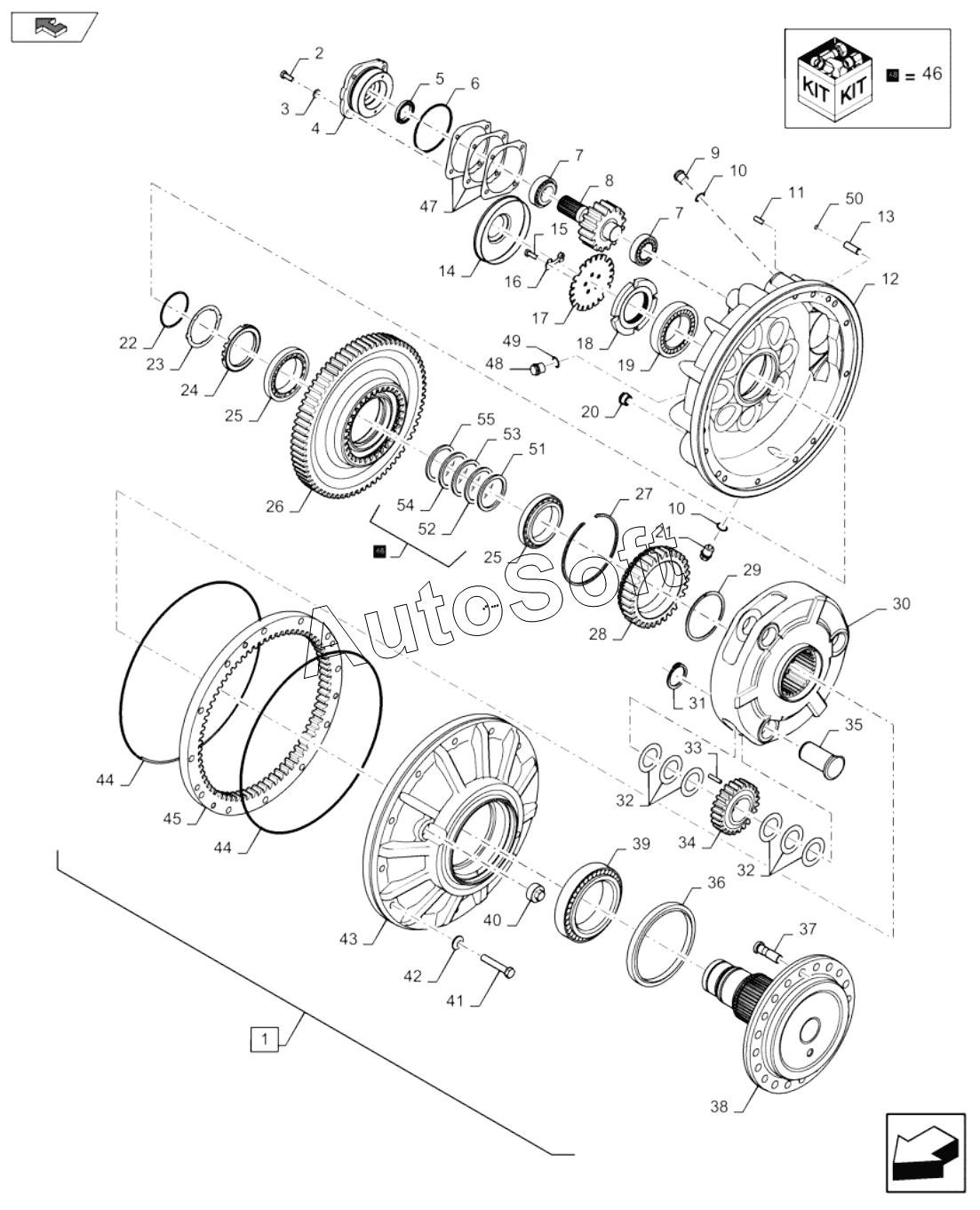

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 1) (2014). END REDUCTION, PLANETARY
1
1
1
1
2
3
4
5
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
47
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Gear reduction unit | |
| 1 | 8***C | Core-final drive | |
| 1 | 8***R | Reman-final drive | |
| 1 | 8***6 | Gear reduction unit | |
| 2 | 4***0 | BOLT | |
| 3 | 1***5 | Belleville washer | |
| 4 | 8***7 | Flange | |
| 5 | 5***2 | Seal | |
| 6 | 8***3 | O-ring | |
| 7 | 8***1 | Tapered bearing | |
| 8 | 8***2 | Driving gear | |
| 8 | 8***3 | Gear | |
| 9 | 1***6 | Drain plug | |
| 10 | 2***5 | Sealing ring | |
| 11 | 8***3 | Set screw | |
| 12 | 8***6 | Housing | |
| 13 | 8***6 | Dowel | |
| 14 | 8***9 | Cover | |
| 15 | 4***8 | BOLT | |
| 16 | 8***0 | Locking plate | |
| 17 | 8***1 | Locking plate | |
| 18 | 8***0 | Lock nut | |
| 19 | 8***9 | Tapered bearing | |
| 20 | 8***6 | Level indicator | |
| 21 | 3***7 | Plug | |
| 22 | 8***2 | Snap ring | |
| 23 | 8***7 | Locking plate | |
| 24 | 8***8 | Lock nut | |
| 25 | 8***0 | Tapered bearing | |
| 26 | 8***6 | Gear | |
| 26 | 8***8 | Gear | |
| 27 | 8***3 | Snap ring | |
| 28 | 8***9 | Gear | |
| 29 | 8***5 | Snap ring | |
| 30 | 8***4 | Retainer | |
| 31 | 3***8 | Snap ring | |
| 32 | 8***3 | Shim | |
| 33 | 8***3 | Needle | |
| 34 | 8***2 | Planetary gear | |
| 35 | 8***9 | Pin | |
| 36 | 9***4 | Seal | |
| 37 | 8***3 | Stud | |
| 38 | 8***0 | Driven shaft | |
| 39 | 8***0 | Tapered bearing | |
| 40 | 8***9 | Plug | |
| 41 | 8***3 | BOLT | |
| 42 | 1***8 | Belleville washer | |
| 43 | 8***1 | Housing | |
| 44 | 8***0 | O-ring | |
| 45 | 8***3 | Splined ring | |
| 46 | 8***1 | Shim kit | |
| 47 | 8***1 | Shim | |
| 47 | 8***2 | Shim | |
| 47 | 8***3 | Shim | |
| 48 | 9***7 | Plug | |
| 49 | 8***2 | Sealing washer | |
| 50 | 8***1 | Hex soc screw | |
| 51 | 8***7 | Shim | |
| 52 | 8***8 | Shim | |
| 53 | 8***9 | Shim | |
| 54 | 8***9 | Shim | |
| 55 | 8***0 | Shim |
