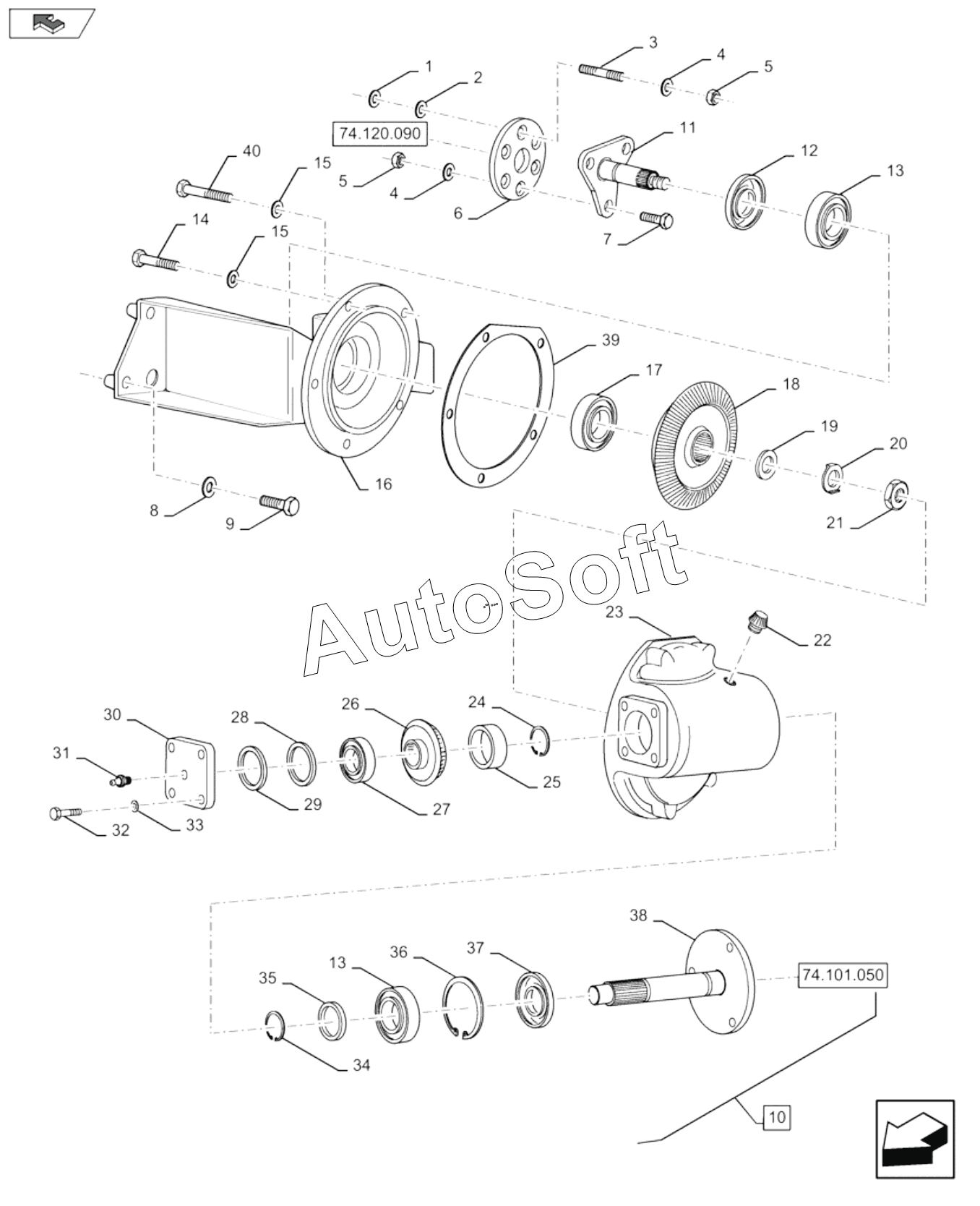

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2) (2014). SHAKER SHOE DRIVE, GEARBOX - SELF-LEVELLING
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Washer | |
| 2 | 3***0 | Locking ring | |
| 3 | 8***1 | Stud | |
| 4 | 1***5 | Belleville washer | |
| 5 | 1***6 | Гайка | |
| 6 | 9***0 | Flexible coupling | |
| 7 | 4***9 | BOLT | |
| 8 | 1***6 | Belleville washer | |
| 9 | 9***3 | Bolt | |
| 10 | 8***6 | Gearbox | |
| 11 | 8***0 | Shaft | |
| 12 | 3***3 | Oil seal | |
| 13 | 3***5 | Bearing assy | |
| 14 | 4***7 | BOLT | |
| 15 | 3***8 | Belleville washer | |
| 16 | 8***2 | Support | |
| 17 | 4***6 | Tapered bearing | |
| 18 | 8***7 | Bevel pinion | |
| 19 | 3***6 | Washer | |
| 20 | 4***5 | Locking ring | |
| 21 | 3***4 | Thin nut | |
| 22 | 4***6 | Breather | |
| 23 | 4***4 | Housing | |
| 24 | 3***9 | Snap ring | |
| 25 | 4***9 | Spacer | |
| 26 | 8***2 | Bevel pinion | |
| 27 | 4***7 | Tapered bearing | |
| 28 | 4***8 | Washer | |
| 29 | 1***4 | Shim | |
| 30 | 8***8 | Cover | |
| 31 | 3***4 | Шприц-масленка | |
| 32 | 8***8 | BOLT | |
| 33 | 3***7 | Шайба бельвиля | |
| 34 | 3***3 | Snap ring | |
| 35 | 4***4 | Spacer | |
| 36 | 3***2 | Ring | |
| 37 | 4***2 | Seal | |
| 38 | 8***0 | Shaft | |
| 39 | 4***0 | Shim | |
| 40 | 4***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
