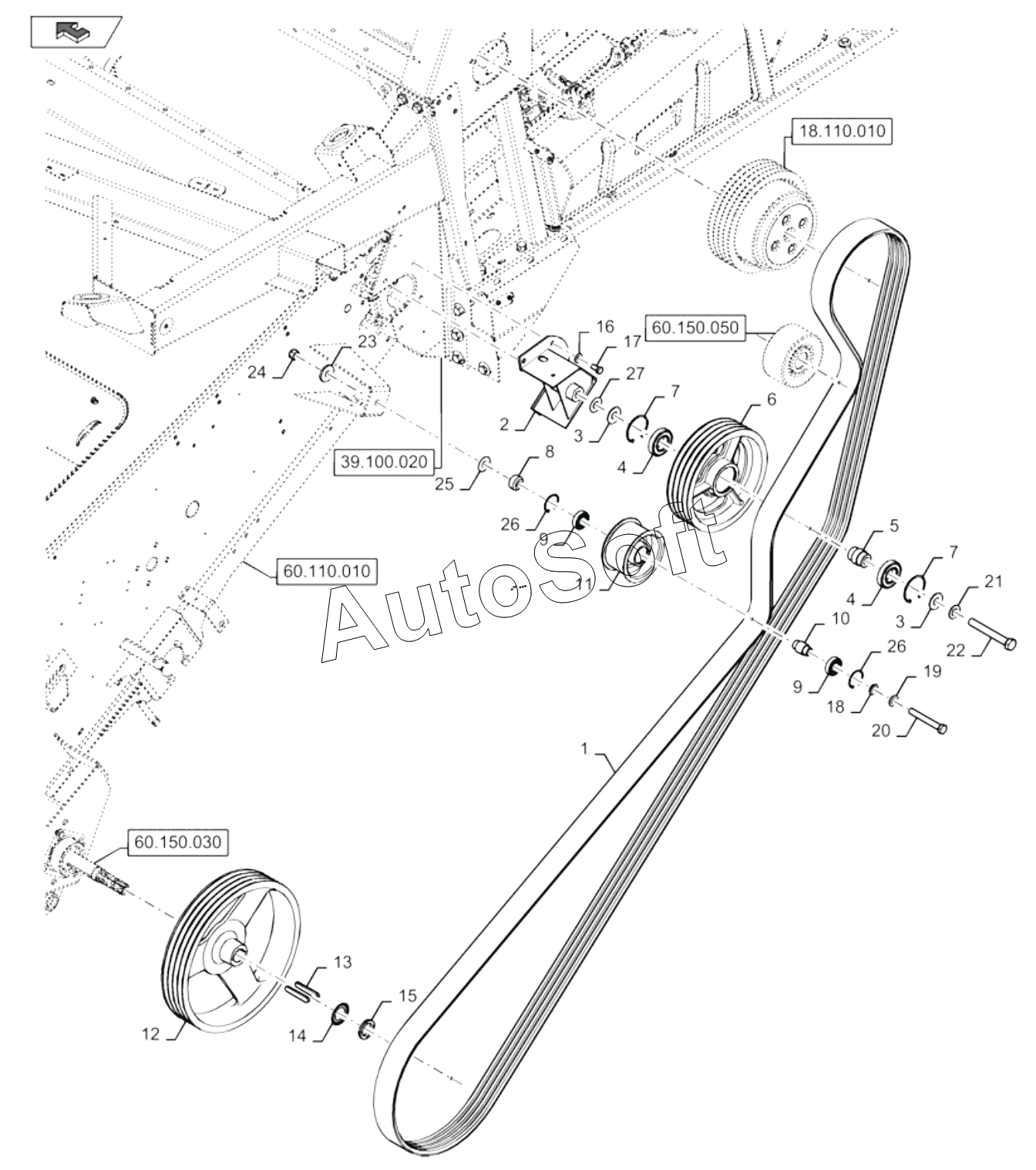

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2) (2014). PRODUCT FEEDING DRIVE BELT, 4HB
1
2
3
3
4
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | V-belt | |
| 2 | 8***0 | Support | |
| 3 | 8***2 | Washer | |
| 4 | 3***2 | Ball bearing | |
| 5 | 8***2 | Bronze bushing | |
| 6 | 8***5 | Pulley | |
| 7 | 3***3 | Snap ring | |
| 8 | 8***8 | Bushing | |
| 9 | 4***8 | Ball bearing | |
| 10 | 8***6 | Bushing | |
| 11 | 8***1 | Idler wheel | |
| 12 | 8***4 | Pulley | |
| 13 | 4***0 | Key | |
| 14 | 3***7 | Lock washer | |
| 15 | 9***0 | Nut | |
| 16 | 1***6 | Belleville washer | |
| 17 | 3***8 | Bolt | |
| 18 | 9***4 | Washer | |
| 19 | 1***8 | Belleville washer | |
| 20 | 3***6 | Bolt | |
| 21 | 3***9 | Belleville washer | |
| 22 | 3***7 | Bolt | |
| 23 | 8***5 | Washer | |
| 24 | 8***1 | Nut | |
| 25 | 3***2 | Washer | |
| 26 | 3***1 | Circlip | |
| 27 | 8***4 | Washer |
