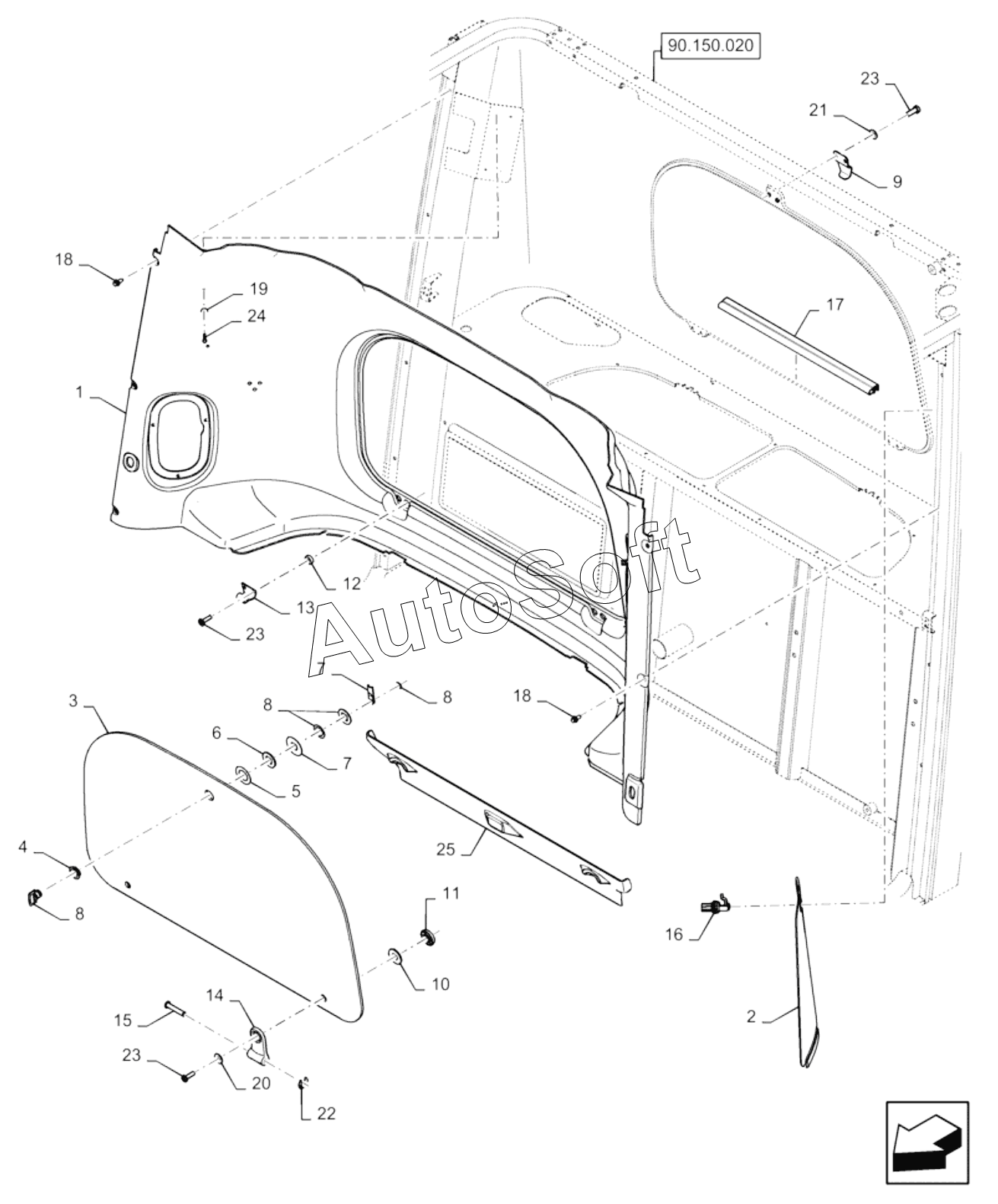

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2) (2014). REAR PANEL
13
25
24
23
23
23
22
21
20
19
18
18
17
16
15
14
1
12
11
10
9
8
8
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Trim panel | |
| 2 | 8***9 | Flap | |
| 3 | 8***9 | Glass | |
| 4 | 8***1 | Bushing | |
| 5 | 8***7 | Mounting plate | |
| 6 | 8***9 | Seal | |
| 7 | 8***3 | Washer | |
| 8 | 8***5 | Latch | |
| 9 | 8***7 | Plate | |
| 10 | 8***4 | Rubber washer | |
| 11 | 8***5 | Bushing | |
| 12 | 8***5 | Spacer | |
| 13 | 8***2 | Hinge | |
| 14 | 8***8 | Hinge | |
| 15 | 8***8 | Pin | |
| 16 | 8***3 | Latch | |
| 17 | 8***0 | Rubber seal | |
| 18 | 8***0 | Plug | |
| 19 | 8***6 | Washer | |
| 20 | 8***7 | Washer | |
| 21 | 3***7 | Шайба бельвиля | |
| 22 | 9***2 | Lock | |
| 23 | 8***6 | Lock bolt | |
| 24 | 8***7 | Self-tap screw | |
| 25 | 8***8 | Guard |
