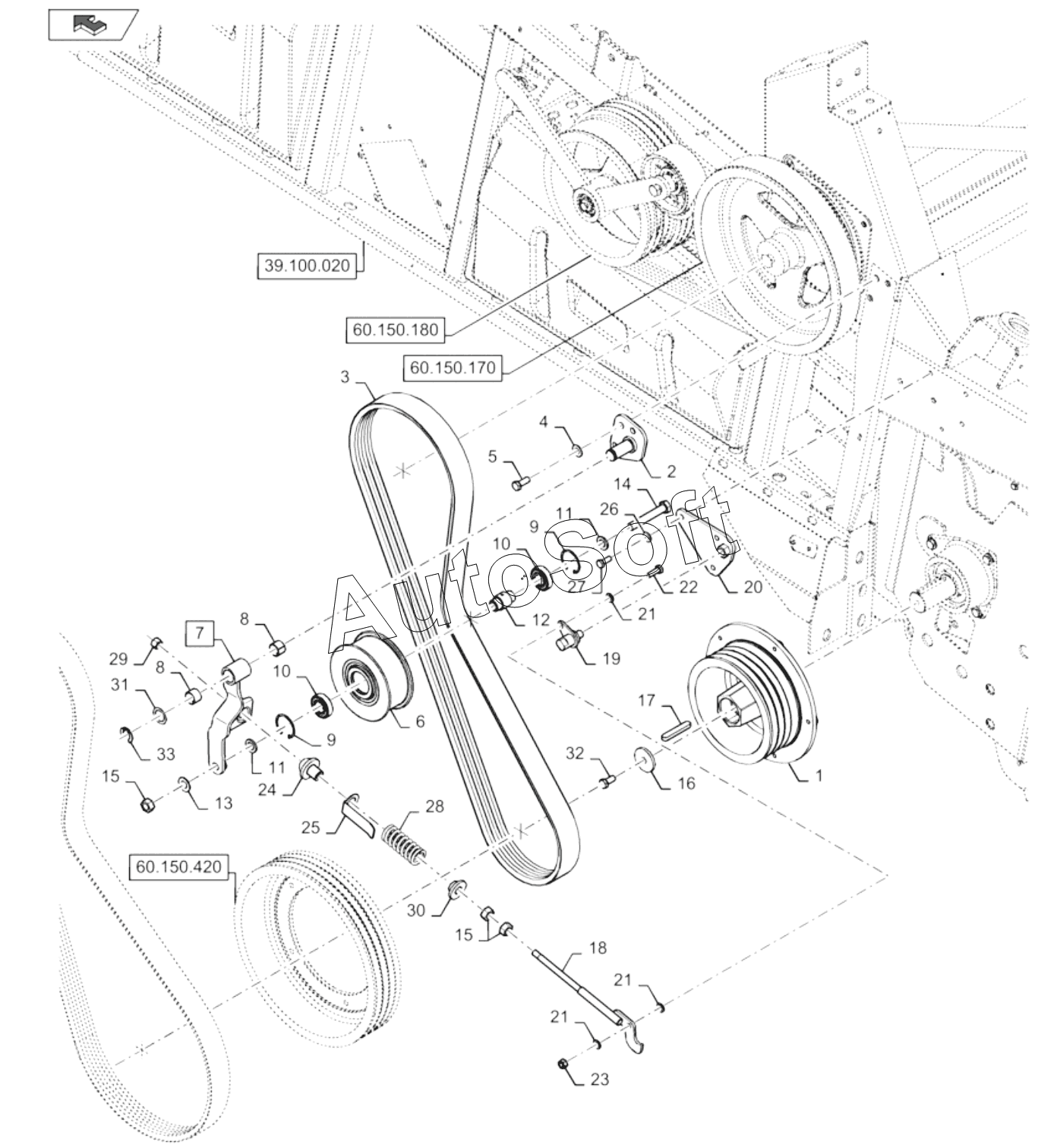

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2) (2014). HIGH SPEED STONE TRAP MODULE DRIVE
26
18
19
20
21
21
21
22
23
24
25
17
27
28
29
30
31
32
33
10
10
2
3
4
5
6
7
8
8
9
9
1
11
11
12
13
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Pulley | |
| 2 | 8***2 | Shaft | |
| 3 | 8***7 | Belt | |
| 4 | 1***6 | Belleville washer | |
| 5 | 9***7 | Bolt | |
| 6 | 8***1 | Idler | |
| 7 | 8***9 | Tensioner | |
| 8 | 8***1 | Bushing | |
| 9 | 3***1 | Circlip | |
| 10 | 4***8 | Ball bearing | |
| 11 | 9***4 | Washer | |
| 12 | 8***3 | Bushing | |
| 13 | 1***8 | Belleville washer | |
| 14 | 3***9 | Bolt | |
| 15 | 1***0 | Гайка | |
| 16 | 8***3 | Washer | |
| 16 | 8***0 | Washer | |
| 17 | 4***1 | Key | |
| 18 | 8***8 | Tie-rod | |
| 19 | 8***6 | Lever | |
| 20 | 8***9 | Plate | |
| 21 | 8***6 | WASHER | |
| 22 | 4***0 | BOLT | |
| 23 | 1***7 | NUT | |
| 24 | 8***4 | Guide | |
| 25 | 8***5 | Indicator | |
| 26 | 1***5 | Belleville washer | |
| 27 | 4***9 | SCREW | |
| 28 | 9***7 | Spring | |
| 29 | 4***6 | NUT | |
| 30 | 8***7 | Bushing | |
| 31 | 1***3 | Washer | |
| 32 | 3***8 | Bolt | |
| 33 | 5***7 | Circlip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
