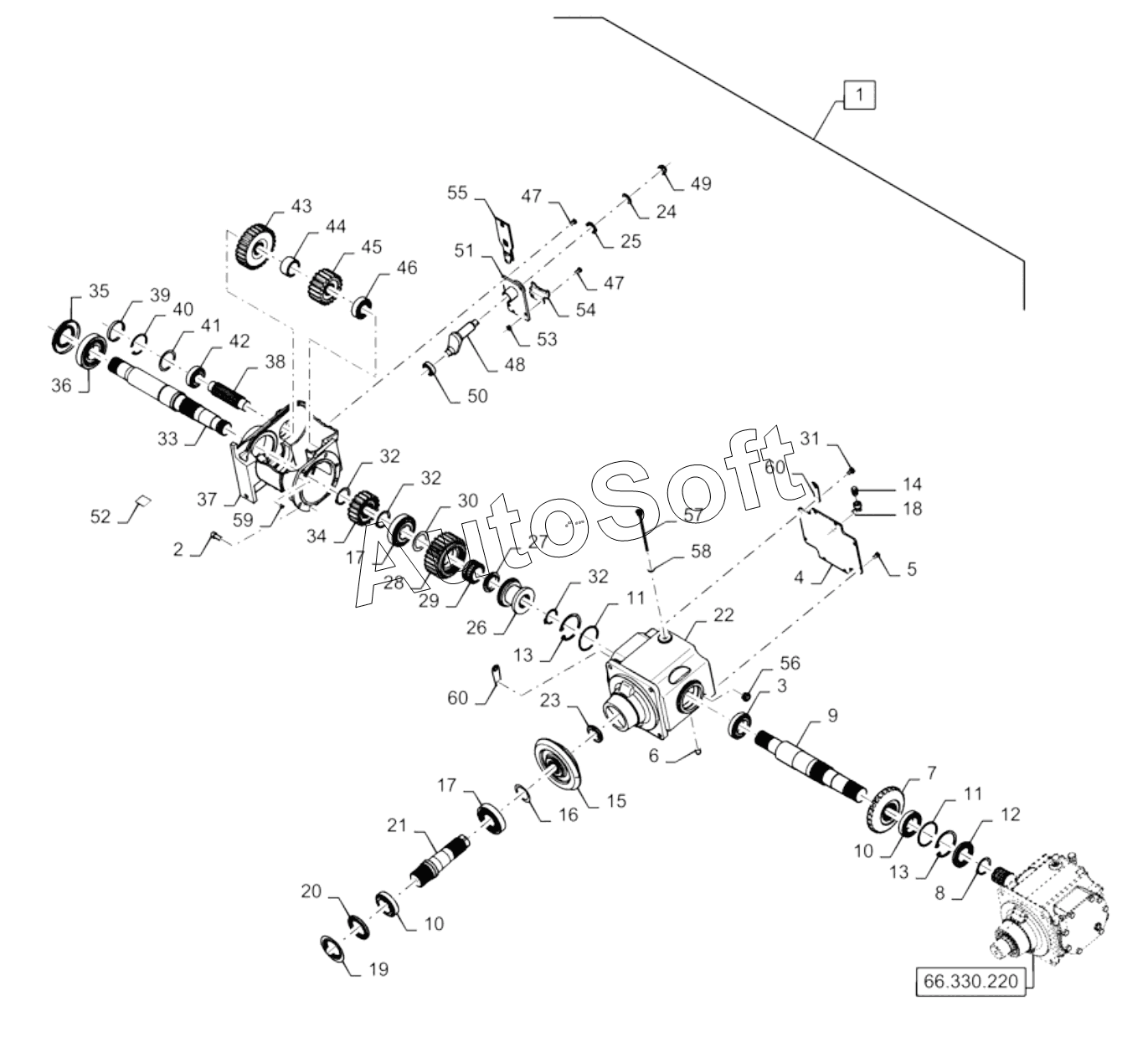

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2) (2014). ROTOR GEARBOX 2-SPEED ROTOR
35
43
42
41
40
39
38
37
36
44
34
33
33
32
32
32
31
30
29
28
52
60
60
59
58
57
56
55
54
53
27
51
50
49
48
47
47
46
45
5
11
11
10
10
9
9
8
7
7
6
12
4
3
3
2
1
1
1
19
26
25
24
23
22
21
21
20
1
18
17
17
16
15
15
14
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Gearbox | |
| 1 | 8***C | Core-rotor drive | |
| 1 | 8***R | Reman-rotor drive | |
| 1 | 8***1 | Gearbox | |
| 2 | 8***2 | Hex soc screw | |
| 3 | 5***1 | Tapered bearing | |
| 3 | 8***2 | Tapered bearing | |
| 4 | 8***4 | Cover | |
| 5 | 1***4 | BOLT | |
| 6 | 8***2 | Plug | |
| 7 | 8***5 | Bevel pinion | |
| 7 | 8***7 | Bevel pinion | |
| 8 | 8***6 | Circlip | |
| 9 | 8***5 | Shaft | |
| 9 | 8***8 | Shaft | |
| 10 | 8***6 | Tapered bearing | |
| 11 | 8***3 | Shim kit | |
| 12 | 8***3 | Oil seal | |
| 13 | 8***4 | Snap ring | |
| 14 | 8***7 | Breather | |
| 15 | 8***5 | Bevel gear | |
| 15 | 8***6 | Bevel gear | |
| 16 | 8***3 | Shim kit | |
| 17 | 8***5 | Bearing assy | |
| 18 | 8***6 | Elbow | |
| 19 | 8***3 | Washer | |
| 20 | 8***2 | Oil seal | |
| 21 | 8***6 | Shaft | |
| 21 | 8***7 | Shaft | |
| 22 | 8***8 | Housing | |
| 23 | 8***2 | Bearing lock nut | |
| 24 | 8***7 | Плоская шайба | |
| 25 | 8***5 | O-ring | |
| 26 | 8***9 | Commutator brush | |
| 27 | 8***7 | Bearing lock nut | |
| 28 | 8***1 | Drive pinion | |
| 29 | 8***7 | Needle bearing | |
| 30 | 8***3 | Thrust washer | |
| 31 | 9***8 | BOLT | |
| 32 | 8***3 | Snap ring | |
| 33 | 8***8 | Shaft | |
| 33 | 8***9 | Shaft | |
| 34 | 8***0 | Drive pinion | |
| 35 | 8***1 | Oil seal | |
| 36 | 8***9 | Bearing assy | |
| 37 | 8***0 | Housing | |
| 38 | 8***0 | Shaft | |
| 39 | 8***3 | Cap | |
| 40 | 8***9 | Circlip | |
| 41 | 8***9 | Shim | |
| 42 | 8***4 | Tapered bearing | |
| 43 | 8***8 | Gear | |
| 44 | 8***0 | Spacer | |
| 45 | 8***6 | Bevel gear | |
| 46 | 8***9 | Tapered bearing | |
| 47 | 1***8 | Hex soc screw | |
| 48 | 8***7 | Lever | |
| 49 | 8***9 | Slotted nut | |
| 50 | 2***2 | Ball bearing | |
| 51 | 8***8 | Cover | |
| 52 | N***S | Yoke | |
| 53 | 9***0 | Nut | |
| 54 | 8***3 | Fixing plate | |
| 55 | 8***8 | Lever | |
| 56 | 8***4 | Plug | |
| 57 | 8***2 | Dipstick | |
| 58 | 9***4 | Seal | |
| 59 | 8***3 | Pin | |
| 60 | 8***4 | Plate |
