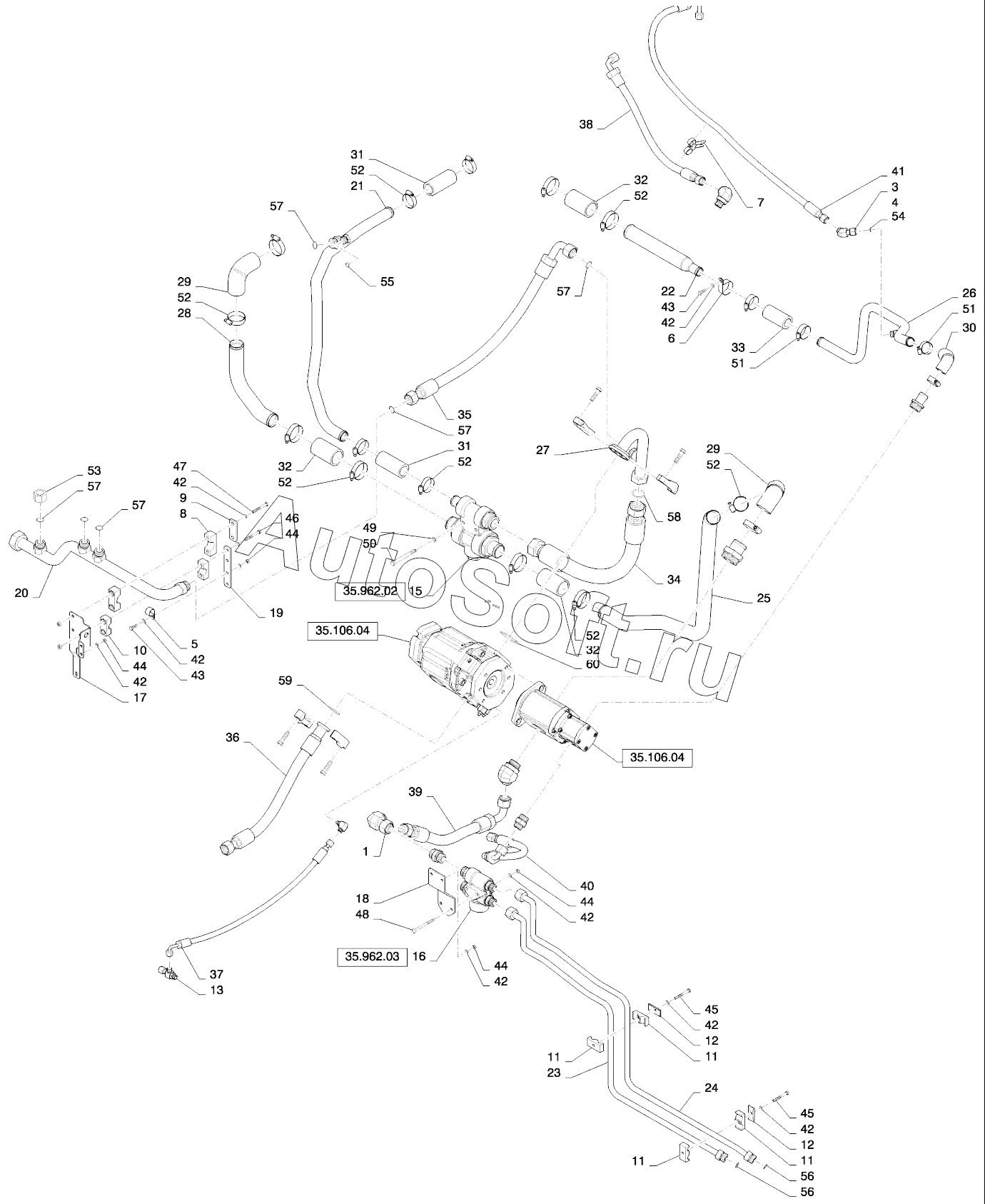

Каталог запасных частей к технике: New Holland T9.615, T9.670 (2012). HIGH OUTPUT HYDRAULICS - PUMP LUBRICATION CIRCUIT
38
43
43
43
42
42
42
42
42
42
42
42
41
41
40
40
39
39
44
44
44
37
37
36
36
35
34
33
32
32
32
52
52
52
52
52
52
52
60
59
58
57
57
57
57
57
56
56
55
54
53
31
31
51
51
50
49
48
47
46
45
45
8
16
15
13
12
12
11
11
11
11
10
9
17
7
6
5
4
3
3
2
25
30
29
29
28
27
27
26
26
25
1
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Elbow | |
| 2 | 2***1 | O-ring | |
| 3 | 7***0 | Elbow | |
| 3 | 8***2 | ELBOW, 45є, 13/16"-16 x 13/16"-16 Fem Sw, PS4 Transmission, Inc. 4 | |
| 4 | 2***4 | O-ring | |
| 5 | 5***4 | Clamp | |
| 6 | 5***8 | Clamp | |
| 7 | 3***1 | CLAMP | |
| 8 | 8***1 | Block | |
| 9 | 8***8 | Plate | |
| 10 | 3***1 | Block | |
| 11 | 5***1 | Clamp | |
| 12 | 5***1 | Plate | |
| 13 | 3***1 | VALVE | |
| 14 | 2***2 | O-ring | |
| 15 | 8***6 | Valve | |
| 16 | 8***8 | Valve body | |
| 17 | 8***1 | BRACKET, SUPPORTING, Tube Support | |
| 18 | 8***8 | Manifold | |
| 19 | 8***4 | Plate | |
| 20 | 8***9 | TUBE, Hydraulic Pump Supply | |
| 21 | 8***2 | HYD. TUBE, Hydraulic Pump Drain | |
| 22 | 8***7 | TUBE, Axle Lube Supply, Tank | |
| 23 | 8***3 | HYD. TUBE, Hydraulic Oil Return | |
| 24 | 8***1 | HYD. TUBE, Hydraulic Oil Cooler Supply | |
| 25 | 8***6 | TUBE, Main Charge Suction, PS6 Transmission (Not Shown) | |
| 25 | 8***9 | TUBE, Main Charge Suction, PS4 Transmission | |
| 26 | 8***8 | TUBE, Axle Lube Suction, PS6 Transmission (Not Shown) | |
| 26 | 8***3 | TUBE, Axle Lube Suction, PS4 Transmission | |
| 27 | 8***2 | TUBE, Hydraulic Pump Suction, PS6 Transmission (Not Shown) | |
| 27 | 8***2 | TUBE, Hydraulic Pump Suction, PS4 Transmission | |
| 28 | 8***0 | TUBE, Main Charge Suction | |
| 29 | 8***5 | Hose | |
| 30 | 8***6 | Plastic-rubber tube | |
| 31 | 1***1 | 1.5" ID x 4.5" OAL | |
| 32 | 4***1 | Hose | |
| 33 | 3***4 | Hose | |
| 34 | 8***0 | HYDRAULIC HOSE, Hydraulic Pump Supply, PS6 Transmission (Not Shown) | |
| 35 | 8***2 | HOSE ASSY., Hydraulic Suction, PS6 Transmission (Not Shown) | |
| 36 | 8***0 | HOSE ASSY., Main Pump Pressure, PS6 Transmission (Not Shown) | |
| 36 | 8***6 | HOSE ASSY., Main Pump Pressure, PS4 Transmission | |
| 37 | 8***9 | HOSE ASSY., Hydraulic Pump LS, PS6 Transmission (Not Shown) | |
| 37 | 8***5 | HOSE ASSY., Hydraulic Pump LS, PS4 Transmission | |
| 38 | 8***6 | HOSE ASSY., Case Drain, PS4 Transmission | |
| 39 | 8***8 | HOSE ASSY., Main Charge Pressure, PS4 Transmission | |
| 39 | 8***4 | HOSE ASSY., Main Charge Pressure, PS6 Transmission (Not Shown) | |
| 40 | 8***0 | HOSE ASSY., Axle Lube Pressure, PS6 Transmission (Not Shown) | |
| 40 | 8***4 | HOSE ASSY., Axle Lube Pressure, PS4 Transmission | |
| 41 | 8***5 | HOSE ASSY., Axle Lube Air Supply, PS4 Transmission | |
| 41 | 8***3 | HOSE ASSY., Axle Lube Air Supply, PS6 Transmission (Not Shown) | |
| 42 | 8***8 | Washer | |
| 43 | 6***5 | Bolt | |
| 44 | 8***8 | Nut | |
| 45 | 8***5 | Bolt | |
| 46 | 8***0 | Bolt | |
| 47 | 8***0 | Bolt | |
| 48 | 9***7 | CARRIAGE BOLT, Short NK, M8 x 100, Cl8.8, RDH SQNK M8X100 8.8 ZND | |
| 49 | 8***0 | Washer | |
| 50 | 8***0 | Bolt | |
| 51 | 2***4 | HOSE CLAMP, #24, 1.06/2.00 Type F Worm | |
| 52 | 2***6 | Hose clamp | |
| 53 | 7***1 | Cap | |
| 54 | 2***4 | O-ring | |
| 55 | 2***6 | O-ring | |
| 56 | 2***8 | O-ring | |
| 57 | 2***1 | O-ring | |
| 58 | 2***9 | O-ring | |
| 59 | 2***2 | O-ring | |
| 60 | 2***2 | O-ring |
