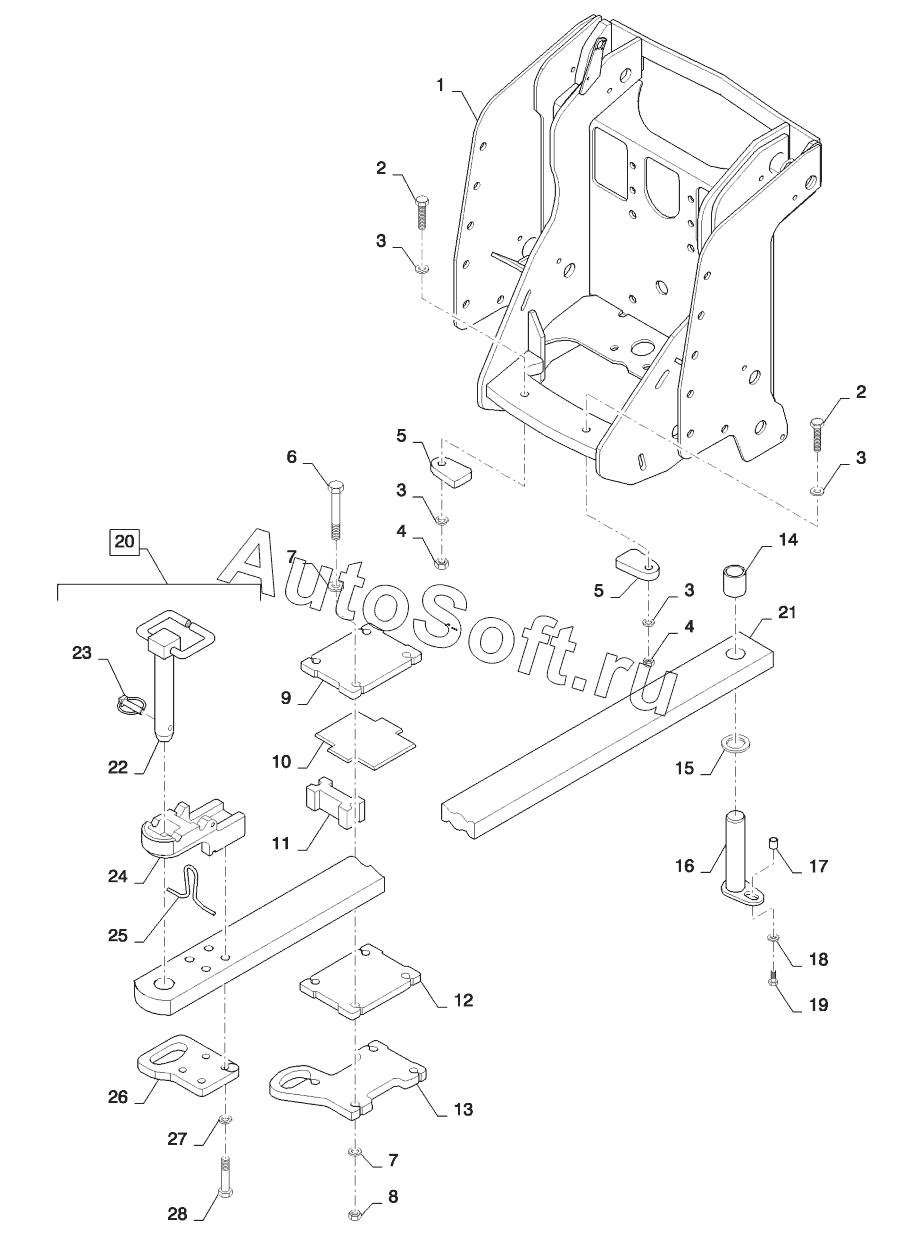

Каталог запасных частей к технике: New Holland T9.615, T9.670 (2012). DRAWBAR - HEAVY DUTY, WITH THREE POINT HITCH
1
2
2
3
3
3
3
4
4
5
5
6
7
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | 3 POINT HITCH, Mount | |
| 2 | 8***0 | Bolt | |
| 3 | 8***4 | Washer | |
| 4 | 8***4 | LOCK NUT, M24 x 3, Cl 8 | |
| 5 | 8***3 | Plate | |
| 6 | 8***0 | Bolt | |
| 7 | 8***0 | Washer | |
| 8 | 8***0 | Nut | |
| 9 | 8***5 | Plate | |
| 10 | 8***4 | Wear pad | |
| 11 | 8***4 | Spacer | |
| 12 | 8***0 | Plate | |
| 14 | 8***3 | Spacer | |
| 15 | 8***1 | Washer | |
| 16 | 8***4 | Pin | |
| 17 | 7***1 | SPACER | |
| 18 | 4***6 | Washer | |
| 19 | 6***0 | Bolt | |
| 20 | 8***6 | Drawbar | |
| 21 | 8***6 | Drawbar | |
| 22 | 8***2 | Pin | |
| 23 | 8***7 | Lock pin | |
| 24 | 8***1 | Strap | |
| 25 | 3***1 | LATCH | |
| 26 | 8***1 | Steel plate | |
| 27 | 8***0 | Washer | |
| 28 | 8***0 | BOLT, Hex, M20 x 140, 10.9 |
