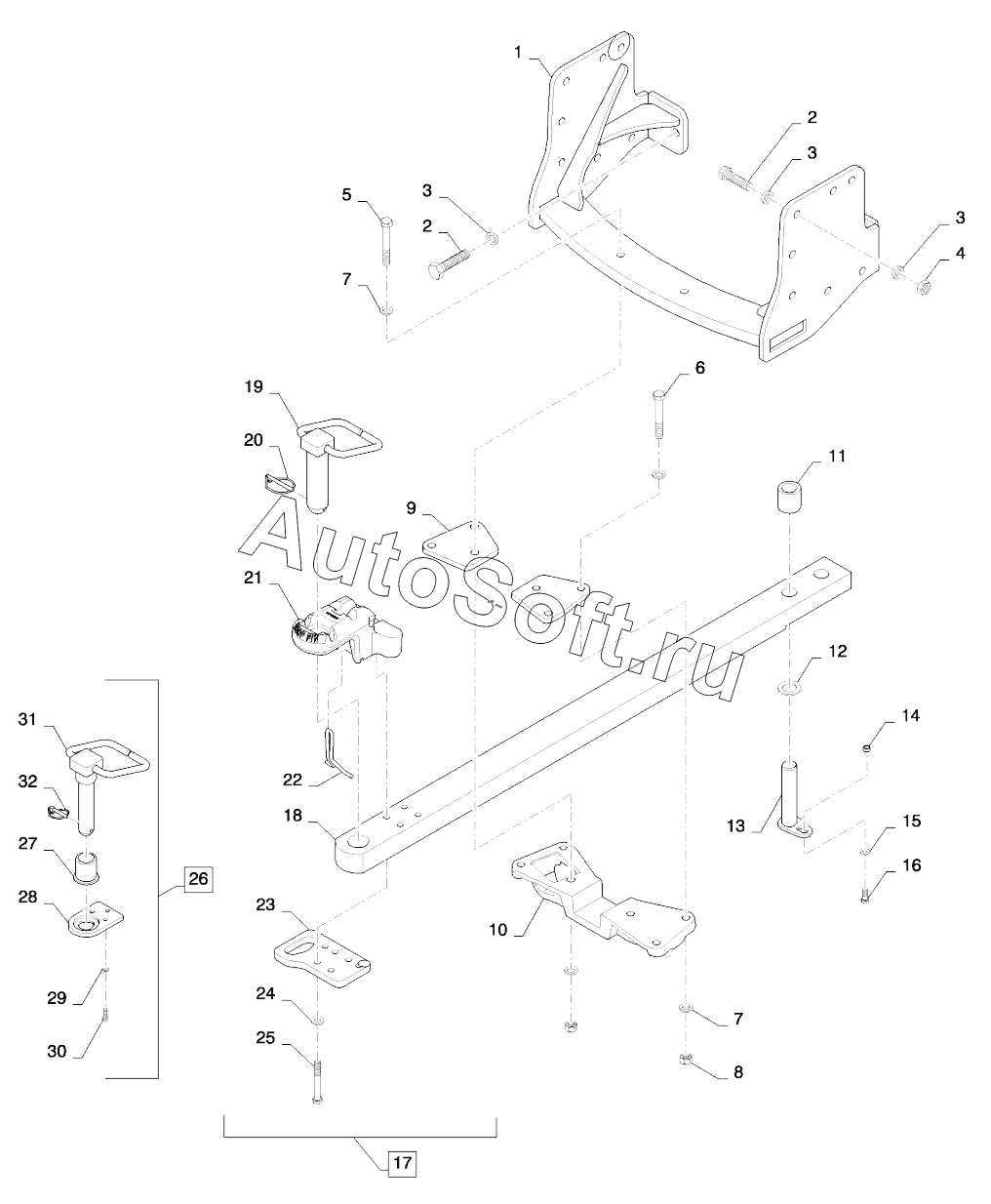

Каталог запасных частей к технике: New Holland T9.615, T9.670 (2012). DRAWBAR - CATEGORY 5, WITHOUT THREE POINT HITCH
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
7
6
5
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | HANGER, Drawbar, T9.670 | |
| 2 | 6***0 | BOLT, Hex, M24 x 70, 10.9, Full Thd | |
| 3 | 8***4 | Washer | |
| 4 | 8***4 | Nut | |
| 5 | 8***0 | BOLT, Hex, M24 x 200, 10.9 | |
| 6 | 8***0 | Bolt | |
| 7 | 8***4 | Washer | |
| 8 | 8***4 | Nut | |
| 9 | 8***0 | PLATE, Mounting | |
| 10 | 8***1 | STRAP, Hammer Strap Support | |
| 11 | 8***3 | Spacer | |
| 12 | 8***1 | Washer | |
| 13 | 8***4 | Pin | |
| 14 | 7***1 | SPACER | |
| 15 | 4***6 | Washer | |
| 16 | 6***0 | Bolt | |
| 17 | 8***8 | DRAWBAR, Assembly, Category 5, Inc. 18 - 25 | |
| 18 | 8***6 | DRAWBAR, Category 5 | |
| 19 | 8***1 | PIN, Hitch, Category 5 | |
| 20 | 8***9 | RETAINER, Click Pin | |
| 21 | 8***5 | HITCH, Hammerstrap, Category 5 | |
| 22 | 8***3 | PIN, Hitch, Trigger, Category 5 | |
| 23 | 8***2 | MOUNT, Safety Chain Plate | |
| 24 | 8***0 | Washer | |
| 25 | 8***0 | BOLT | |
| 26 | 8***8 | KIT, Drawbar, Category 5 To Catagory 4, Inc. 27 - 32 | |
| 27 | 8***6 | CONVERTER, Bushing, Cat 5 to Cat 4 | |
| 28 | 8***7 | CONVERTER, Plate, Cat 5 to Cat 4 | |
| 29 | 8***2 | WASHER | |
| 30 | 6***0 | Bolt | |
| 31 | 8***1 | PIN, Hitch, Cat 5 to Cat 4 | |
| 32 | 8***7 | Lock pin |
