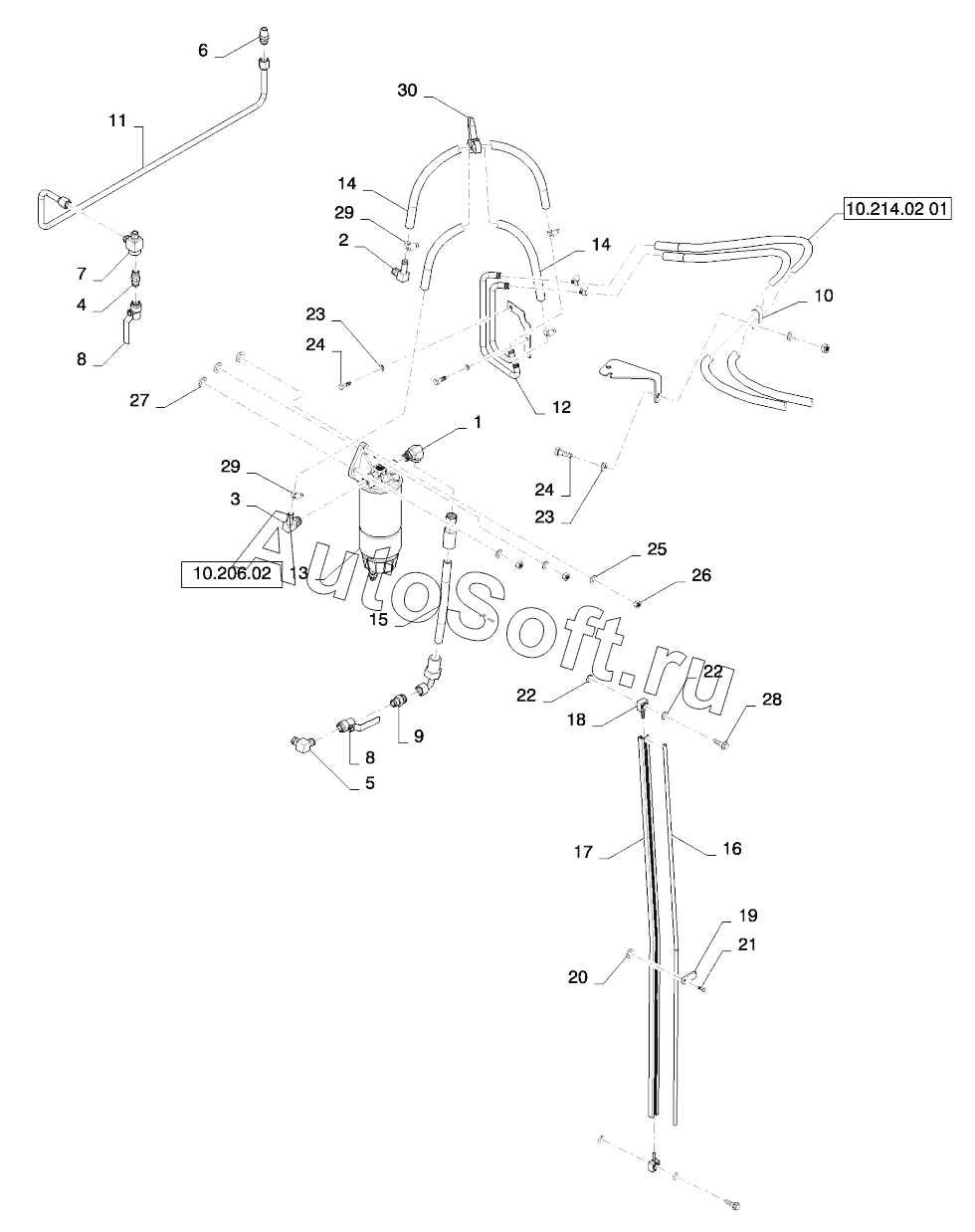

Каталог запасных частей к технике: New Holland T9.615, T9.670 (2012). FUEL LINES, FILTER, & SIGHT GAUGE, REAR
16
30
29
29
28
27
26
25
24
24
23
23
22
22
21
20
19
18
17
1
15
14
14
13
12
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | 90 elbow | |
| 2 | 2***4 | Elbow | |
| 3 | 2***9 | ELBOW, 90є, 5/8" Hose x 7/8"-14 ORB Beaded | |
| 4 | 2***2 | Hyd connector | |
| 5 | 2***6 | Elbow | |
| 6 | 2***5 | HYD CONNECTOR, 7/8"-14, 37є x 1/2"-14, NPTF | |
| 7 | 3***0 | Tee | |
| 8 | 4***1 | VALVE | |
| 9 | 8***7 | HYD CONNECTOR, CONNECTOR, HYD, 1/2-14 NPTF 1-14 ORFS | |
| 10 | R***3 | CLAMP | |
| 11 | 8***5 | FUEL TUBE, 15.88 mm OD, Crossover | |
| 12 | 8***1 | FUEL TUBE, Hinge | |
| 13 | 8***1 | FUEL FILTER, Assembly, W/ WIF Sensor, Inc 2 - 5 | |
| 14 | 8***9 | Fuel hose | |
| 15 | 8***7 | HOSE ASSY., Fuel Supply | |
| 16 | 3***1 | HOSE | |
| 17 | 3***1 | CHANNEL | |
| 18 | 3***1 | CONNECTOR | |
| 19 | 4***1 | BRACKET | |
| 20 | 8***6 | WASHER | |
| 21 | 6***6 | Bolt | |
| 22 | 3***1 | O-RING | |
| 23 | 8***8 | Washer | |
| 24 | 6***5 | Bolt | |
| 25 | 8***0 | Washer | |
| 26 | 8***0 | Nut | |
| 27 | 8***2 | Washer | |
| 28 | 8***5 | Bolt | |
| 29 | 2***8 | Hose clamp | |
| 30 | 3***1 | CLAMP |
