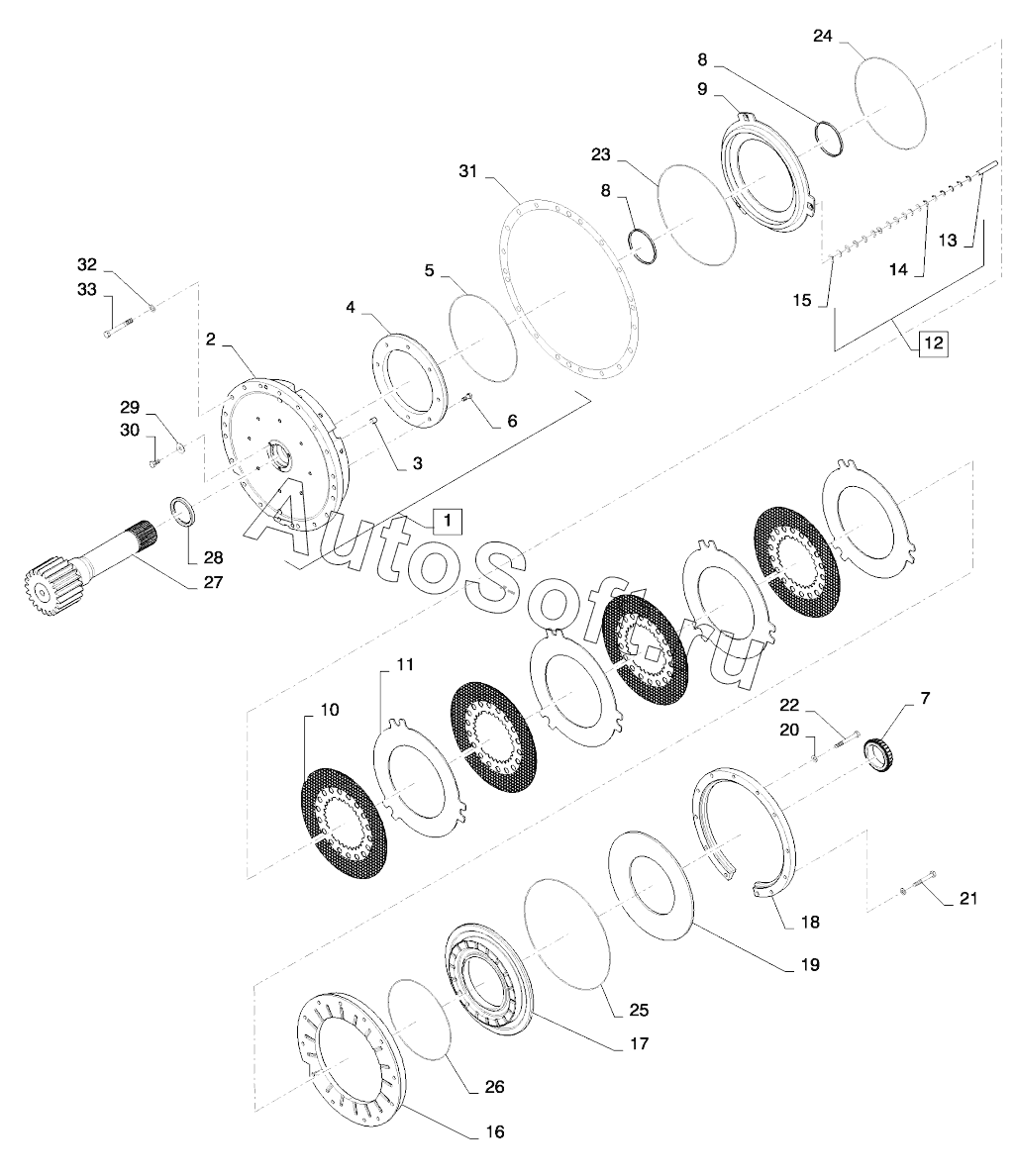

Каталог запасных частей к технике: New Holland T9.615, T9.670 (2012). 500 SERIES AXLE - BRAKE AND RIGHT-HAND CARRIER - T9.615 & T9.670
28
20
21
22
23
24
25
26
27
19
29
30
31
31
31
31
32
33
10
2
3
4
5
6
7
8
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | BEARING CARRIER, Assy., Inc. 2 - 6 | |
| 2 | N***S | Yoke | |
| 3 | 8***9 | PLUG, Expansion, 6.5mm | |
| 4 | N***S | Yoke | |
| 5 | 2***9 | O-RING, -279, 70 Duro, 13.0" ID x .139" Thk | |
| 6 | 6***0 | BOLT, Hex, M12 x 30, 10.9, Full Thd | |
| 7 | 6***1 | BEARING | |
| 8 | 3***1 | SEAL | |
| 9 | 8***0 | PISTON, Service Brake | |
| 10 | 3***1 | PLATE | |
| 11 | 2***1 | PLATE | |
| 12 | 3***1 | ADJUSTER | |
| 13 | N***S | Yoke | |
| 14 | 1***0 | Snap ring | |
| 15 | 1***1 | WASHER | |
| 16 | 3***3 | PLATE | |
| 17 | 3***1 | PISTON | |
| 18 | 2***1 | SNAP RING | |
| 19 | 2***1 | SPRING | |
| 20 | 8***2 | Washer | |
| 21 | 8***0 | BOLT, Hex, M12 x 90, 10.9 | |
| 22 | 8***0 | Bolt | |
| 23 | 2***1 | O-ring | |
| 24 | 1***1 | O-ring | |
| 25 | 2***2 | O-RING, -282, Cl 7, 15.955" ID x .139" Thk | |
| 26 | 2***8 | O-RING, -277, Cl 7, 11.984" ID x .139" Thk | |
| 27 | 2***2 | SHAFT | |
| 28 | 1***1 | SEAL | |
| 29 | 9***0 | Washer | |
| 30 | 8***2 | Screw | |
| 31 | 2***1 | SHIM | |
| 31 | 2***1 | SHIM | |
| 31 | 2***1 | SHIM | |
| 31 | 2***1 | SHIM | |
| 32 | 8***4 | WASHER, M12 x 28.5 x 3, HT | |
| 33 | 8***5 | BOLT, Hex, M14 x 55, 10.9 |
