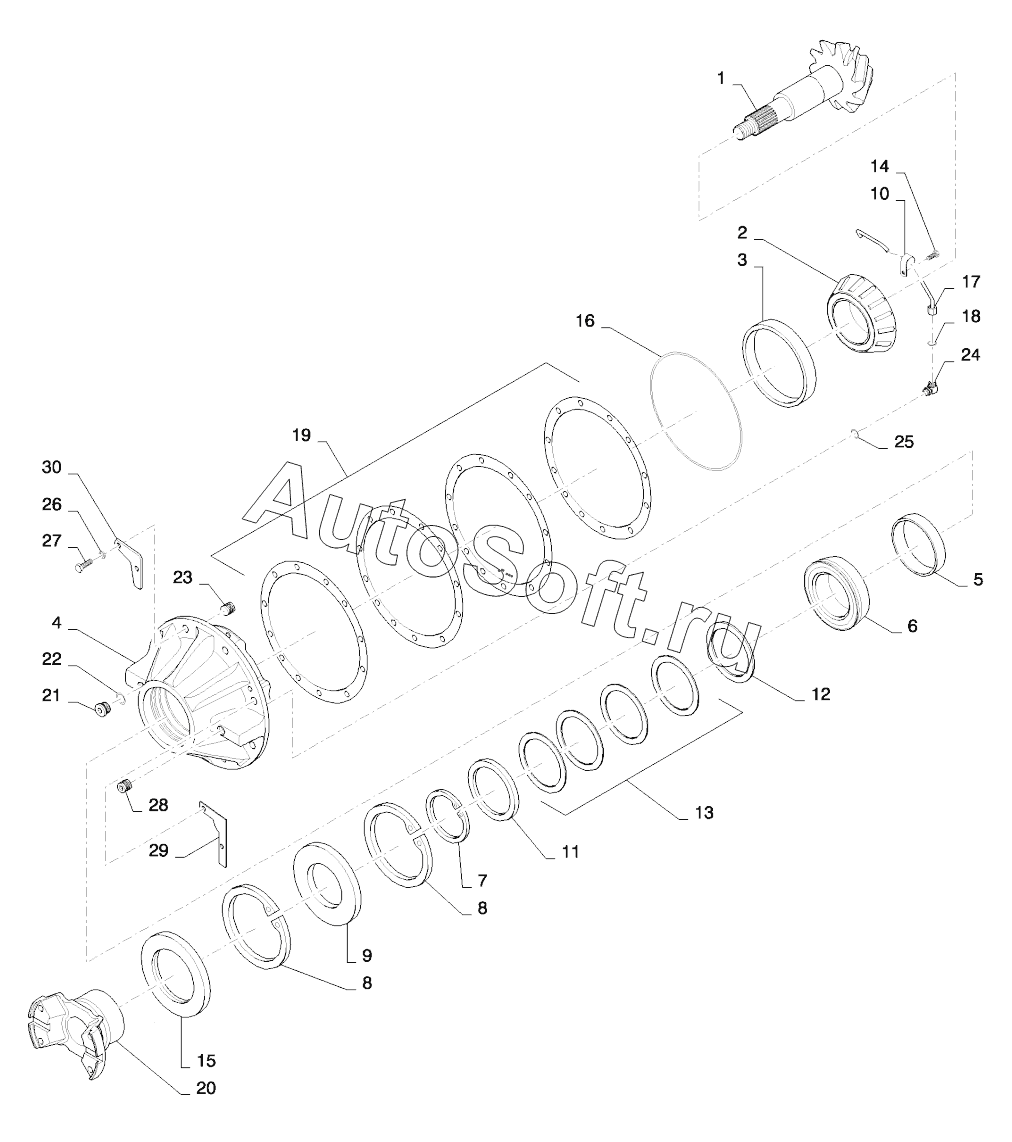

Каталог запасных частей к технике: New Holland T9.615, T9.670 (2012). 600 SERIES AXLE - FRONT COVER - T9.670
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
13
13
14
15
16
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | GEAR SET, Pinion Shaft and Gears, Front Axle Cover, (Pinion Gear Not Shown) | |
| 2 | 2***1 | BEARING | |
| 3 | 2***1 | BEARING SET | |
| 4 | 3***5 | COVER | |
| 5 | 1***1 | BEARING | |
| 6 | 6***1 | BEARING | |
| 7 | 2***2 | Ring | |
| 8 | 1***0 | Snap ring | |
| 9 | 8***4 | SEAL | |
| 10 | 5***9 | Clamp | |
| 11 | 2***2 | SPACER | |
| 12 | 1***1 | SPACER | |
| 13 | 1***1 | SHIM | |
| 13 | 1***1 | SHIM | |
| 13 | 1***1 | SHIM | |
| 13 | 2***1 | SHIM | |
| 14 | 6***6 | Bolt | |
| 15 | 2***1 | SEAL | |
| 16 | 2***6 | O-RING, -276, 70 Duro, 10.984" ID x .139" Thk | |
| 17 | 2***1 | PIPE | |
| 18 | 2***6 | O-ring | |
| 19 | 2***4 | SHIM | |
| 19 | 2***4 | SHIM | |
| 19 | 2***4 | SHIM | |
| 19 | 2***4 | SHIM | |
| 20 | 8***9 | YOKE, 9C, Sliding | |
| 21 | 2***1 | PLUG | |
| 22 | 6***3 | O-ring | |
| 23 | 2***9 | Plug | |
| 24 | 8***6 | ELBOW | |
| 25 | 2***6 | O-ring | |
| 26 | 8***6 | Washer | |
| 27 | 8***5 | Bolt | |
| 28 | 5***2 | PLUG, M18 x 1.5, ORB, Plastic | |
| 29 | 4***1 | BRACKET | |
| 30 | 8***2 | BRACKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
