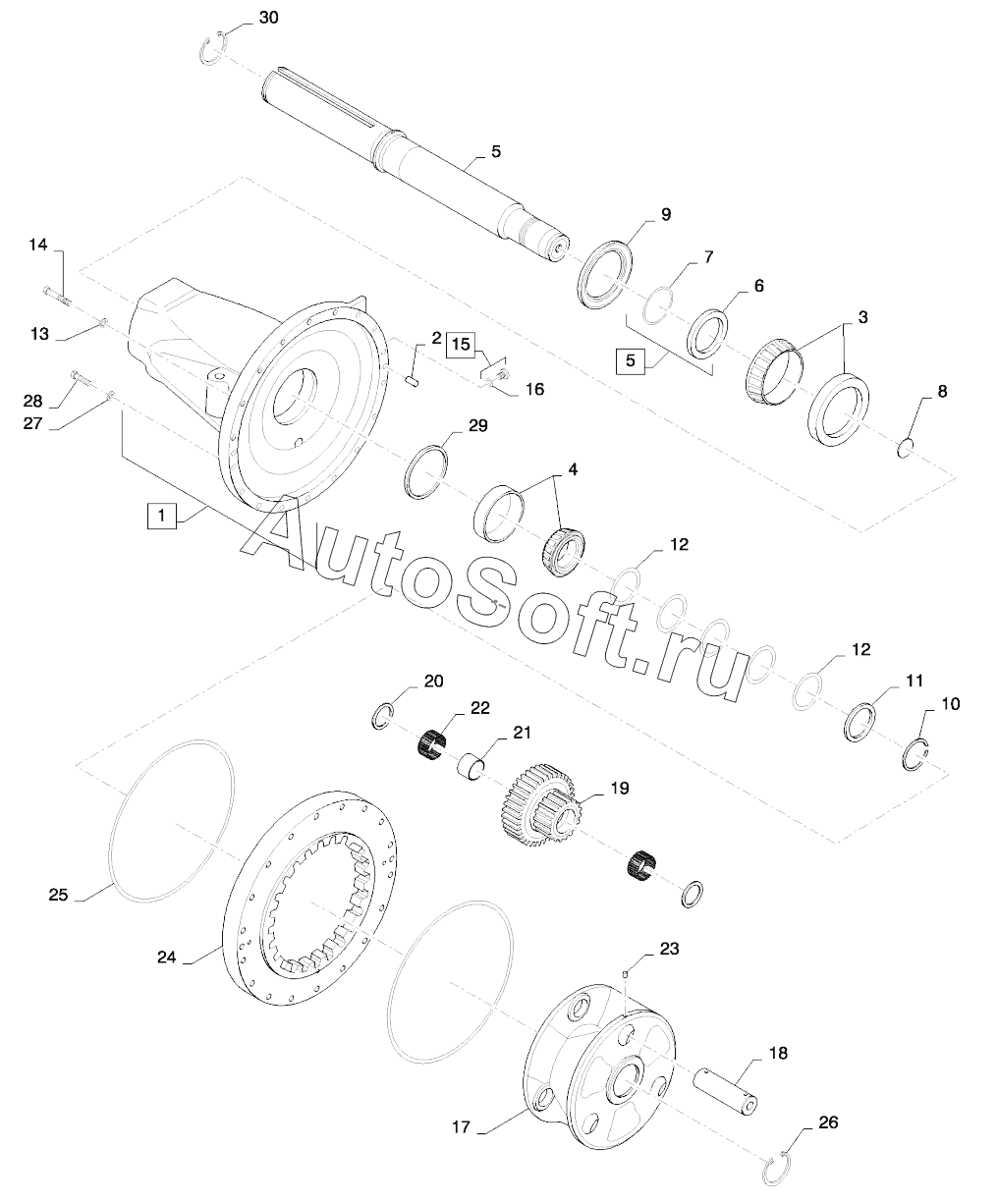

Каталог запасных частей к технике: New Holland T9.615, T9.670 (2012). 600 SERIES AXLE - FINAL DRIVE - T9.670
23
15
16
17
18
19
20
21
22
14
24
25
26
27
28
29
30
10
2
3
4
5
5
6
7
8
9
1
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | AXLE CARRIER, Assy., Inc. 2 | |
| 2 | 8***0 | PIN, M20 x 50 | |
| 3 | 8***6 | ROLLER BEARING | |
| 4 | 8***3 | ROLLER BEARING | |
| 5 | 8***6 | HALF SHAFT, Axle, 140 mm, Inc. 6 - 8 | |
| 6 | 8***8 | BUSHING, 115mm Axle | |
| 7 | 2***1 | O-RING, -161, 70 Duro, 5.487" ID x .103" Thk | |
| 8 | 1***1 | INSERT | |
| 9 | 8***7 | SHAFT SEAL, Rear Axle Oil | |
| 10 | 4***1 | SNAP RING | |
| 11 | 4***1 | RING | |
| 12 | 4***1 | SHIM | |
| 12 | 4***1 | SHIM | |
| 12 | 4***1 | SHIM | |
| 12 | 4***1 | SHIM | |
| 12 | 4***1 | SHIM | |
| 13 | 9***8 | Washer | |
| 14 | 6***6 | Bolt | |
| 15 | 2***1 | PLUG | |
| 16 | 6***3 | O-ring | |
| 17 | 4***1 | CARRIER | |
| 18 | 4***1 | PLANETARY CARRIER SHAFT | |
| 19 | 3***2 | GEAR | |
| 20 | 3***1 | WASHER | |
| 21 | 8***0 | SPACER | |
| 22 | 8***0 | NEEDLE BEARING | |
| 23 | 8***5 | PIN, M10 x 25, Coiled | |
| 24 | 8***7 | RING GEAR, 69 T, Ring | |
| 25 | 8***0 | O-RING, Cl 5, 600.75mm ID x 3.53mm Thk | |
| 26 | 1***0 | Snap ring | |
| 27 | 8***0 | WASHER, M20 x 37.5 x 4, HT | |
| 28 | 8***0 | BOLT | |
| 29 | 4***1 | SPACER | |
| 30 | 8***0 | RING, Retaining, 140mm |
