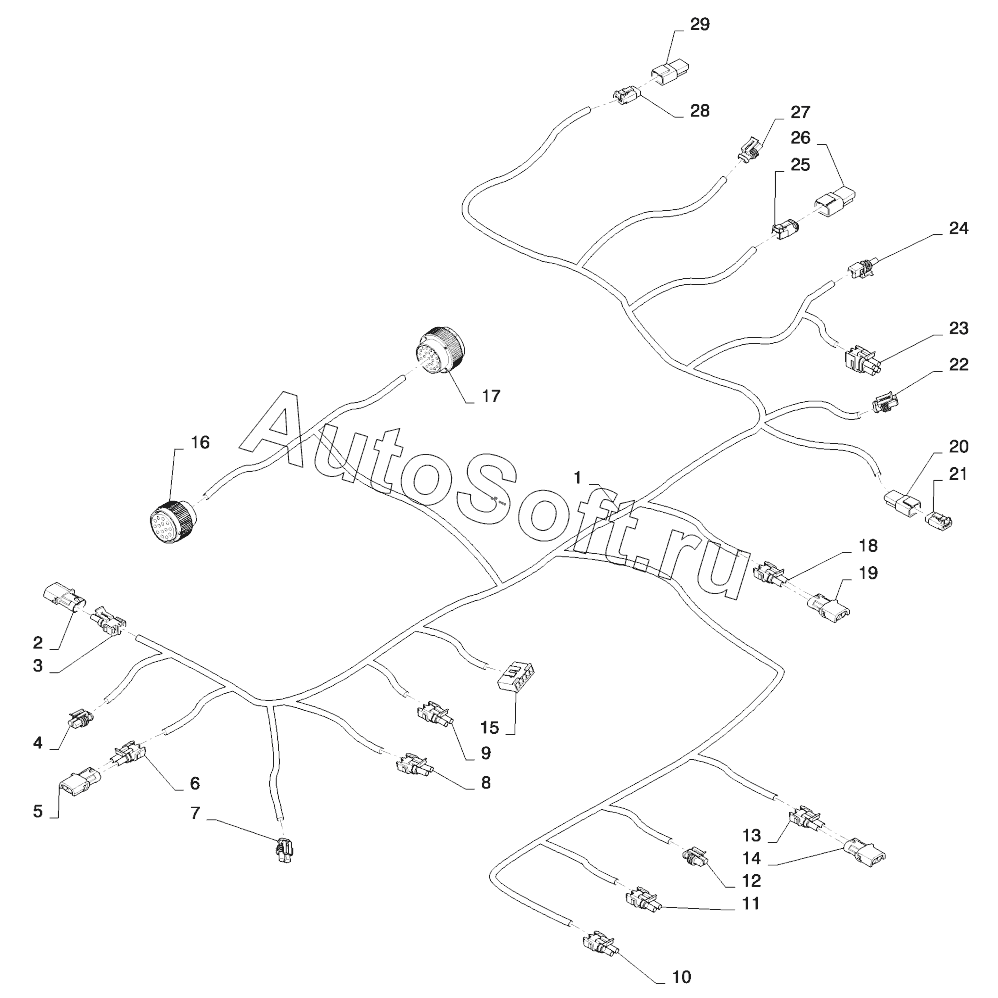

Каталог запасных частей к технике: New Holland T9.615, T9.670 (2012). HARNESS - CAB ROOF
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Harness | |
| 2 | 2***1 | ELEC CONNECTOR, Male, 2 Pin, Left Front Work Light, DC935F | |
| 3 | 2***1 | ELEC CONNECTOR, 2 Pin, Left Front Work Light, C935M | |
| 4 | 3***1 | TERMINAL CONNECTOR, Female, 2 Pin, Patio Lamp, C930 | |
| 5 | 2***1 | ELEC CONNECTOR, Male, 2 Pin, Left Rear Work Light, DC937F | |
| 6 | 2***1 | ELEC CONNECTOR, 2 Pin, Left Rear Work Light, C937M | |
| 7 | 3***1 | TERMINAL CONNECTOR, Female, 2 Pin, Rear Left Hazard Lamp, C918 | |
| 8 | 2***1 | ELEC CONNECTOR, 2 Pin, Rear Left Outboard Worklight, C913M | |
| 9 | 2***1 | ELEC CONNECTOR, 2 Pin, Rear Left Inboard Worklight, C910M | |
| 10 | 2***1 | ELEC CONNECTOR, 2 Pin, Rear Right Inboard Worklight, C911M | |
| 11 | 2***1 | ELEC CONNECTOR, 2 Pin, Rear Right Outboard Worklight, C912M | |
| 12 | 3***1 | TERMINAL CONNECTOR, Female, 2 Pin, Rear Right Hazard Lamp, C916 | |
| 13 | 2***1 | ELEC CONNECTOR, 2 Pin, Right Rear Work Light, C938M | |
| 14 | 2***1 | ELEC CONNECTOR, Male, 2 Pin, Right Rear Work Light, DC938F | |
| 15 | 8***4 | Wire connector | |
| 16 | 8***4 | Elec connector | |
| 17 | 8***9 | Elec connector | |
| 18 | 2***1 | ELEC CONNECTOR, 2 Pin, Right Front Work Light, C936M | |
| 19 | 2***1 | ELEC CONNECTOR, Male, 2 Pin, Right Front Work Light, DC936F | |
| 20 | 2***1 | ELEC CONNECTOR, Male, 3 Pin, Right Electric Mirror, C929F | |
| 21 | 2***1 | WIRE CONNECTOR, Female, 3 Pin, Right Electric Mirror, DC929M | |
| 22 | 3***1 | TERMINAL CONNECTOR, Female, 2 Pin, Front Right Hazard Lamp, C925 | |
| 23 | 2***1 | ELEC CONNECTOR, 4 Pin, Front Wiper Motor, C921M | |
| 24 | 2***1 | ELEC CONNECTOR, 1 Pin, Front Wiper Motor, C922M | |
| 25 | 2***1 | ELEC CONNECTOR, Female, 2 Pin, Strobe/Beacon Lamp, C920M | |
| 26 | 2***1 | ELEC CONNECTOR, Male, 2 Pin, Strobe/Beacon Lamp, DC920F | |
| 27 | 3***1 | TERMINAL CONNECTOR, Female, 2 Pin, Front Left Hazard Lamp, C923 | |
| 28 | 2***1 | ELEC CONNECTOR, Male, 3 Pin, Left Electric Mirror, C928F | |
| 29 | 2***1 | WIRE CONNECTOR, Female, 3 Pin, Left Electric Mirror, DC928M |
