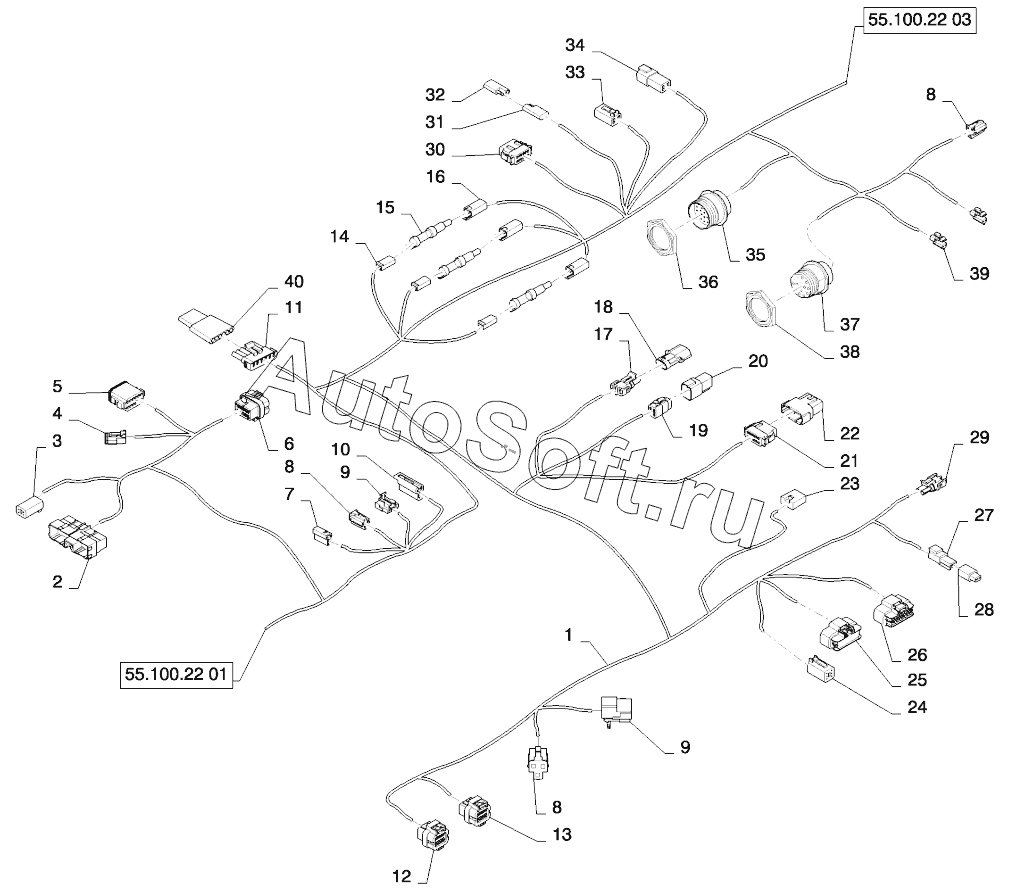

Каталог запасных частей к технике: New Holland T9.615, T9.670 (2012). HARNESS - MAIN CAB - NORTH AMERICA
1
2
3
4
5
6
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Harness | |
| 2 | 1***1 | CONNECTOR, TO HVAC ATC Floor Module, C055F | |
| 3 | 2***1 | ELEC CONNECTOR, Female, 4 Pin, HVAC Module J1939, C059M | |
| 4 | 2***1 | ELEC CONNECTOR, Female, 2 Pin, Strobe/Beacon Lamp, C920M | |
| 5 | 2***1 | CONNECTOR, To Seat Controls, C642M | |
| 6 | 8***6 | Wire connector | |
| 7 | 8***1 | Elec connector | |
| 8 | 8***7 | Elec connector | |
| 9 | 2***1 | CONNECTION,ELECTRIC, Aux Power Outlet 1 and 2, C028M, C027M | |
| 10 | 8***1 | Elec connector | |
| 11 | 2***1 | ELEC CONNECTOR, 6 Pin, Lighting Logic Diode, C670M | |
| 12 | 8***8 | Contact housing | |
| 13 | 8***8 | Multipole connector | |
| 14 | 6***1 | CONNECTION, High, Low, and Work Lighting, CM494J, CM440B/CM440A, CM477C | |
| 15 | 1***1 | RECTIFIER, Diode, High, Low, and Work Lighting | |
| 16 | 7***1 | CONNECTOR, High, Low, and Work Lighting, | |
| 17 | 2***1 | ELEC CONNECTOR, 2 Pin, Left Front Work Light, C935M | |
| 18 | 2***1 | ELEC CONNECTOR, Male, 2 Pin, Left Front Work Light, DC935F | |
| 19 | 2***1 | CONNECTOR,ELECTRIC, To Implement Connections, C686M | |
| 20 | 2***1 | ELEC CONNECTOR, Male, 6 Pin, Plug, DC686F | |
| 21 | 2***1 | ELEC CONNECTOR, Female, 12 Pin, Scraper | |
| 22 | 2***1 | Remote/Draft Interface, C684M ELEC CONNECTOR, Male, 12 Pin, Plug, DC684F | |
| 23 | 8***8 | Elec connector | |
| 24 | 2***1 | Elec connector | |
| 25 | 8***3 | Elec connector | |
| 26 | 8***7 | Elec connector | |
| 27 | 8***0 | Wire connector | |
| 28 | 8***1 | Wire connector | |
| 29 | 3***1 | Connector | |
| 30 | 2***1 | Contact housing | |
| 31 | N***S | Yoke | |
| 32 | N***S | Yoke | |
| 33 | 2***1 | Multipole connector | |
| 34 | 2***1 | Elec connector | |
| 35 | 8***0 | Elec connector | |
| 36 | 8***4 | Nut | |
| 37 | 8***7 | Elec connector | |
| 38 | 8***4 | Thin nut | |
| 39 | 2***1 | Connector | |
| 40 | 1***1 | Diode |
