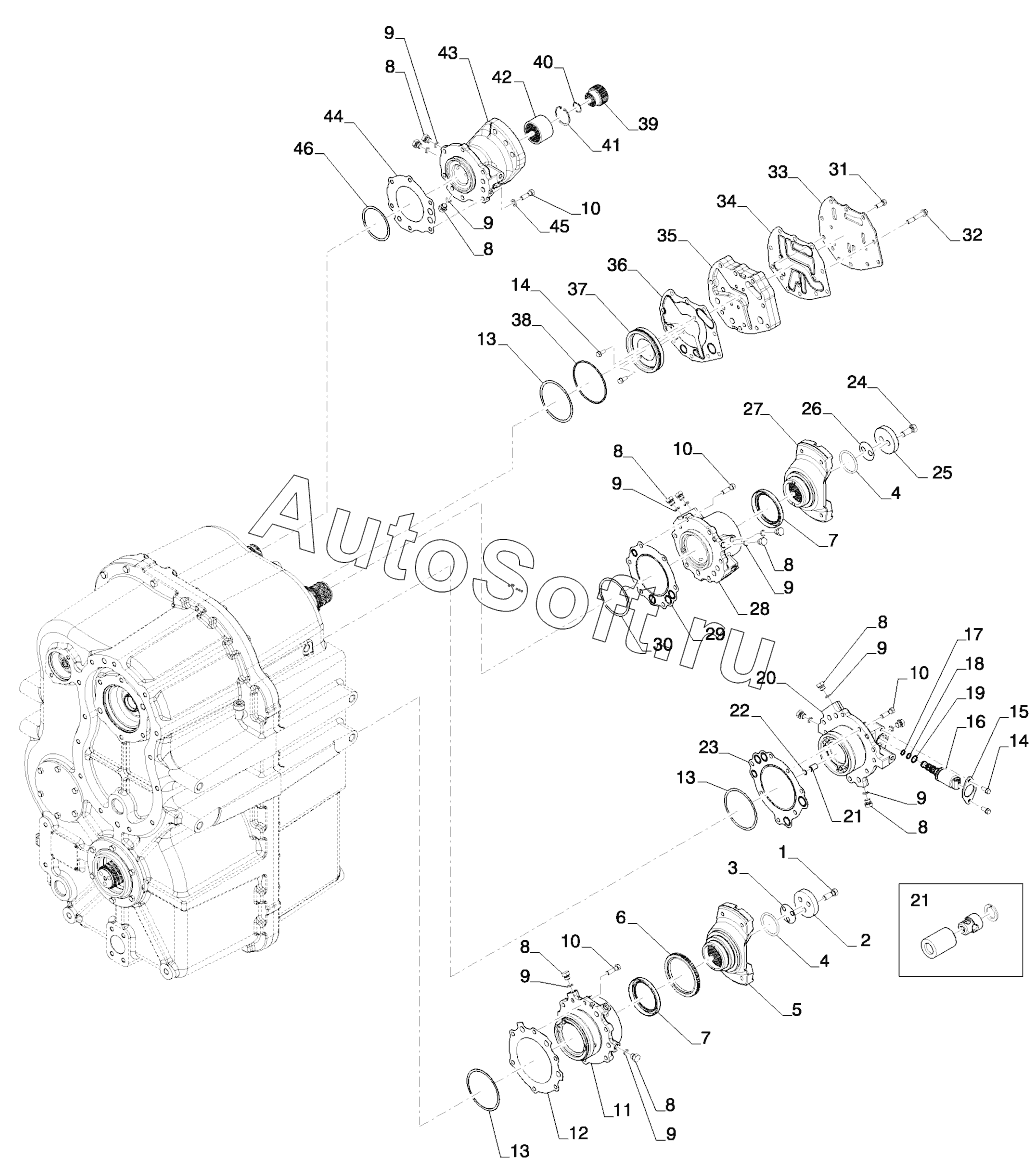

Каталог запасных частей к технике: New Holland T9.615, T9.670 (2012). POWER SHIFT TRANSMISSION - FRONT HOUSING YOKES AND RETAINERS, PS6, 9C
1
2
3
3
4
4
5
6
7
7
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
10
10
10
10
11
12
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
26
27
28
29
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Bolt | |
| 2 | 4***1 | PLATE | |
| 3 | 4***1 | SHIM | |
| 3 | 4***1 | SHIM | |
| 4 | 4***1 | O-RING | |
| 5 | 8***8 | YOKE, Output, 9C | |
| 6 | 3***1 | RING | |
| 7 | 8***8 | Oil seal | |
| 8 | 2***1 | PLUG | |
| 9 | 6***3 | O-ring | |
| 10 | 5***0 | Bolt | |
| 11 | 8***5 | RETAINER, 5th Shaft Bearing | |
| 12 | 3***1 | GASKET | |
| 13 | 4***1 | SHIM | |
| 13 | 4***1 | SHIM | |
| 13 | 4***1 | SHIM | |
| 13 | 4***1 | SHIM | |
| 13 | 4***1 | SHIM | |
| 14 | 6***0 | Bolt | |
| 15 | 8***2 | Plate | |
| 16 | 8***8 | Solenoid | |
| 17 | 2***5 | O-ring | |
| 18 | 2***6 | O-ring | |
| 19 | 8***3 | O-ring | |
| 20 | 8***6 | RETAINER, 4th Shaft Bearing | |
| 21 | 8***6 | Check valve | |
| 22 | 1***6 | Snap ring | |
| 23 | 3***1 | GASKET | |
| 24 | 5***5 | Bolt | |
| 25 | 8***0 | WASHER, Retainer | |
| 26 | 4***1 | SHIM | |
| 26 | 4***1 | SHIM | |
| 26 | 4***1 | SHIM | |
| 27 | 8***9 | YOKE, Input, 9C | |
| 28 | 8***2 | RETAINER, 1st Shaft Bearing | |
| 29 | 8***2 | GASKET, Input Retainer | |
| 30 | 3***1 | SHIM | |
| 30 | 8***5 | Shim | |
| 30 | 8***7 | Shim | |
| 30 | 8***8 | Shim | |
| 31 | 5***2 | Bolt | |
| 32 | 8***0 | Bolt | |
| 33 | 8***3 | Plate | |
| 34 | 8***3 | Gasket | |
| 35 | 8***5 | Plate | |
| 36 | 8***1 | GASKET, 3rd | |
| 37 | 8***7 | RETAINER, 3rd Shaft Bearing | |
| 38 | 4***1 | O-RING | |
| 39 | 3***1 | ADAPTER | |
| 40 | 8***8 | Snap ring | |
| 41 | 4***1 | SNAP RING | |
| 42 | 3***1 | COUPLING | |
| 43 | 8***8 | Retainer | |
| 44 | 3***1 | GASKET | |
| 45 | 8***0 | Lock washer | |
| 46 | 3***1 | SHIM | |
| 46 | 3***1 | SHIM | |
| 46 | 3***1 | SHIM | |
| 46 | 3***1 | SHIM |
