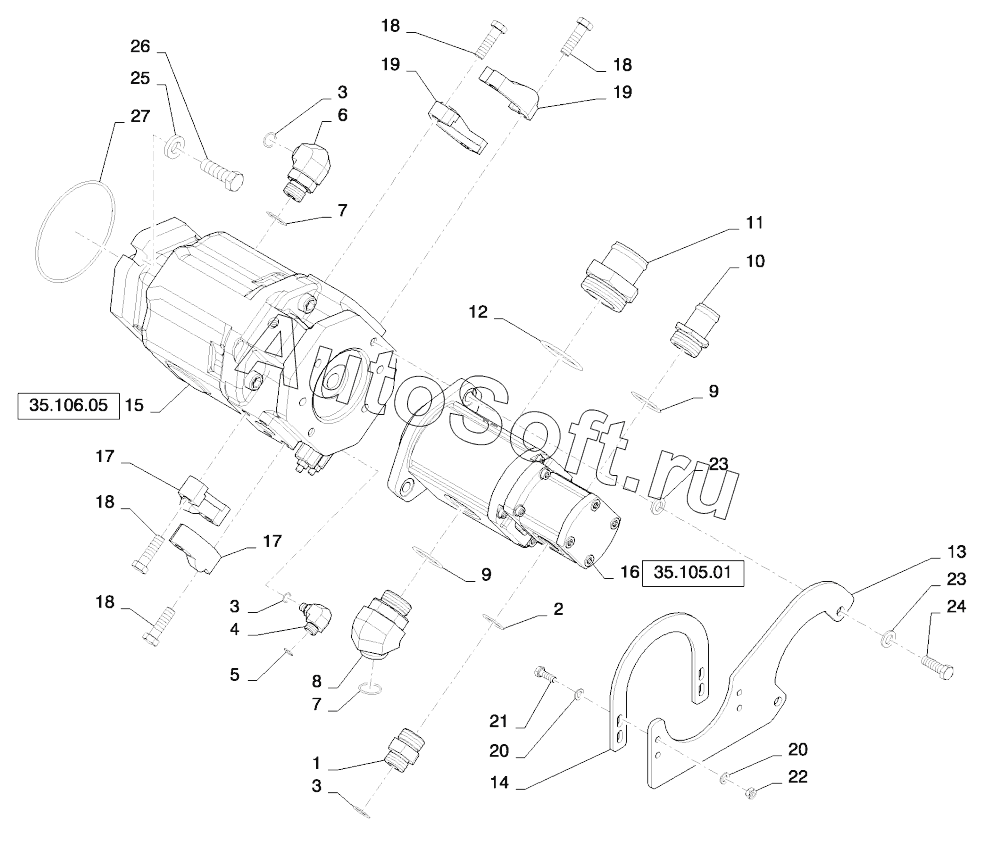

Каталог запасных частей к технике: New Holland T9.615, T9.670 (2012). HYDRAULIC PUMP MOUNTING & FITTINGS - HIGH OUTPUT HYDRAULICS
13
27
26
25
24
23
23
22
21
20
20
19
19
18
18
18
18
17
17
16
15
14
14
1
13
12
11
10
9
9
8
8
7
7
6
5
4
3
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | HYD CONNECTOR, 1 3/16"-12 ORFS x 1 5/16"-12 ORB, Inc. 2 and 3 | |
| 1 | 2***6 | Elbow | |
| 2 | 2***6 | Уплотнительное кольцо | |
| 3 | 2***2 | O-ring | |
| 4 | 2***1 | ELBOW | |
| 5 | 2***4 | Уплотнительное кольцо | |
| 6 | 2***1 | ELBOW, 90є, 1"-14 x 1 1/16"-12, Adj, ORFS, Inc. 3 and7 | |
| 7 | 2***1 | O-ring | |
| 8 | 2***2 | Hyd connector | |
| 8 | 2***1 | Elbow | |
| 9 | 2***0 | Уплотнительное кольцо | |
| 10 | 2***8 | Fitting | |
| 11 | 8***5 | Hyd connector | |
| 12 | 2***3 | 218-5013 | |
| 13 | 8***8 | BRACKET, Draiveshaft Guard, PS6 Transmission (Not Shown) | |
| 13 | 8***4 | Bracket | |
| 14 | 8***6 | BRACKET, Draiveshaft Guard, PS6 Transmission (Not Shown) | |
| 14 | 8***9 | PLATE | |
| 15 | 8***6 | Pump | |
| 16 | 8***9 | Hydraulic pump | |
| 17 | 8***3 | Clamp | |
| 18 | 4***8 | Bolt | |
| 19 | L***6 | CLAMP | |
| 20 | 8***8 | Washer | |
| 21 | 6***5 | Bolt | |
| 22 | 8***8 | Nut | |
| 23 | 8***2 | Washer | |
| 24 | 6***0 | Bolt | |
| 25 | 4***2 | Washer | |
| 26 | 6***0 | Bolt | |
| 27 | 2***0 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
