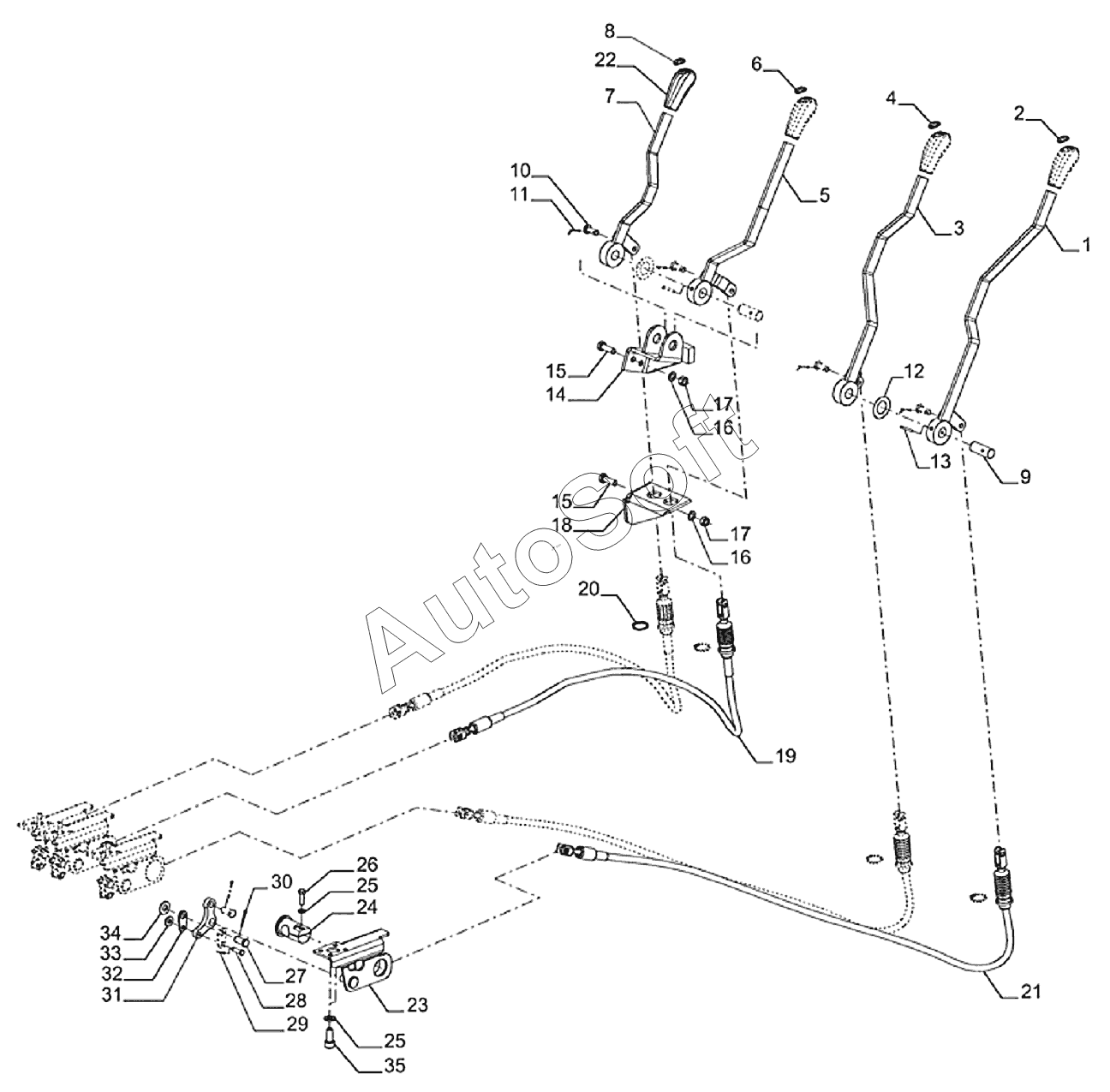

Каталог запасных частей к технике: New Holland TS6.110 (2012). 35.204.BL-06 - REMOTE CONTROL VALVE, 4 CONTROL LEVER, PLATFORM - AFTER SN: NH02631M
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | LEVER | |
| 2 | 8***5 | DATA PLAQUE | |
| 3 | 7***7 | LEVER | |
| 4 | 8***6 | DATA PLAQUE | |
| 5 | 7***5 | CONTROL LEVER | |
| 6 | 8***6 | DATA PLAQUE | |
| 7 | 7***8 | CONTROL LEVER | |
| 8 | 8***7 | DATA PLAQUE | |
| 9 | 4***7 | SHAFT | |
| 10 | 3***8 | CLEVIS PIN | |
| 11 | 8***9 | COTTER PIN | |
| 12 | 8***1 | SHIM | |
| 12 | 8***2 | SHIM | |
| 12 | 8***3 | SHIM | |
| 12 | 8***4 | SHIM | |
| 12 | 8***5 | SHIM | |
| 13 | 1***0 | LOCK PIN | |
| 14 | 7***1 | SUPPORT | |
| 15 | 4***7 | BOLT | |
| 16 | 1***9 | LOCK WASHER | |
| 17 | 4***2 | NUT | |
| 18 | 7***9 | SUPPORT | |
| 19 | 4***4 | CABLE | |
| 20 | 8***3 | Clip | |
| 21 | 7***1 | CABLE | |
| 22 | 8***9 | KNOB | |
| 23 | 7***6 | SUPPORT | |
| 24 | 4***6 | PIN | |
| 24 | 8***9 | PIN | |
| 25 | 8***8 | WASHER | |
| 26 | 1***0 | BOLT | |
| 27 | 8***7 | PIN | |
| 28 | 8***5 | PIN | |
| 29 | 8***8 | COTTER PIN | |
| 30 | 8***0 | COTTER PIN | |
| 31 | 7***8 | CAM | |
| 32 | 7***9 | PLATE | |
| 33 | 8***6 | WASHER, | |
| 34 | 8***4 | WASHER | |
| 35 | 4***7 | SCREW |
