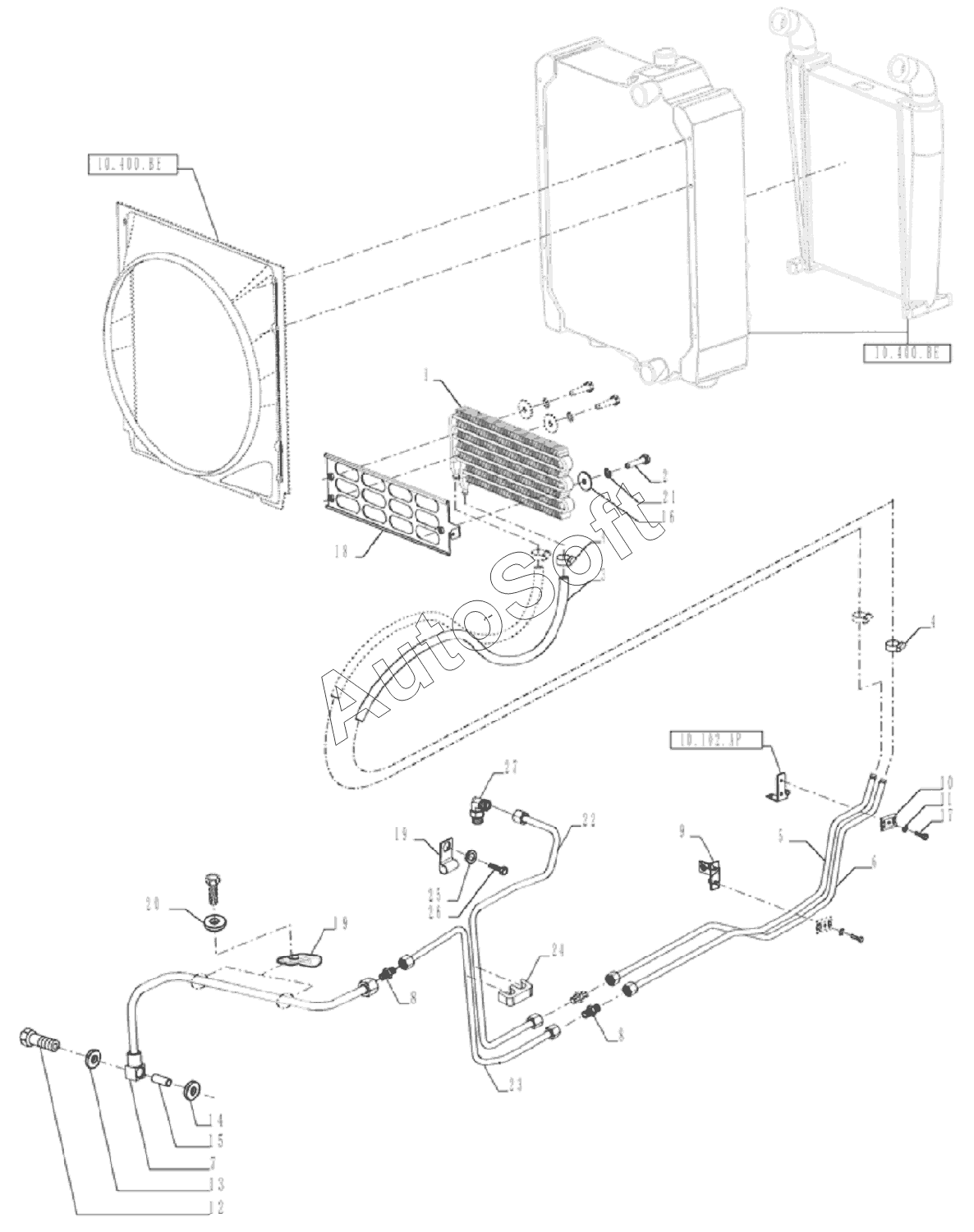

Каталог запасных частей к технике: New Holland TS6.110 (2012). 21.109.AD-01 - COOLING SYSTEM - OIL - MECHANICAL
13
27
26
25
24
22
21
21
20
19
19
17
16
15
14
1
1
12
11
11
10
9
8
8
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | OIL COOLER | |
| 2 | 8***3 | SCREW | |
| 3 | 8***1 | HOSE | |
| 4 | 8***6 | HOSE CLAMP | |
| 5 | 7***9 | HYD. TUBE | |
| 5 | 7***4 | HYD. TUBE | |
| 6 | 7***2 | HYD. TUBE | |
| 6 | 7***7 | HYD. TUBE | |
| 7 | 7***6 | HYD. TUBE | |
| 8 | 8***3 | HYD CONNECTOR | |
| 9 | 8***1 | SUPPORT | |
| 10 | 8***8 | CLAMP | |
| 11 | 8***8 | WASHER | |
| 12 | 8***6 | BANJO BOLT | |
| 13 | 8***9 | O-RING | |
| 14 | 8***4 | SEAL | |
| 15 | 8***2 | PLASTIC-RUBBER TUBE | |
| 16 | 5***2 | WASHER | |
| 17 | 1***4 | BOLT | |
| 18 | 8***4 | GUARD | |
| 19 | 8***3 | CLIP | |
| 20 | 8***4 | Washer | |
| 21 | 8***3 | Lock washer | |
| 22 | 7***3 | HYD. TUBE | |
| 23 | 7***6 | TUBE, LUBRICANT FR ASSY | |
| 24 | 8***9 | CLAMP | |
| 25 | 8***2 | LOCK WASHER | |
| 26 | 1***1 | Болт | |
| 27 | 9***7 | ELBOW |
