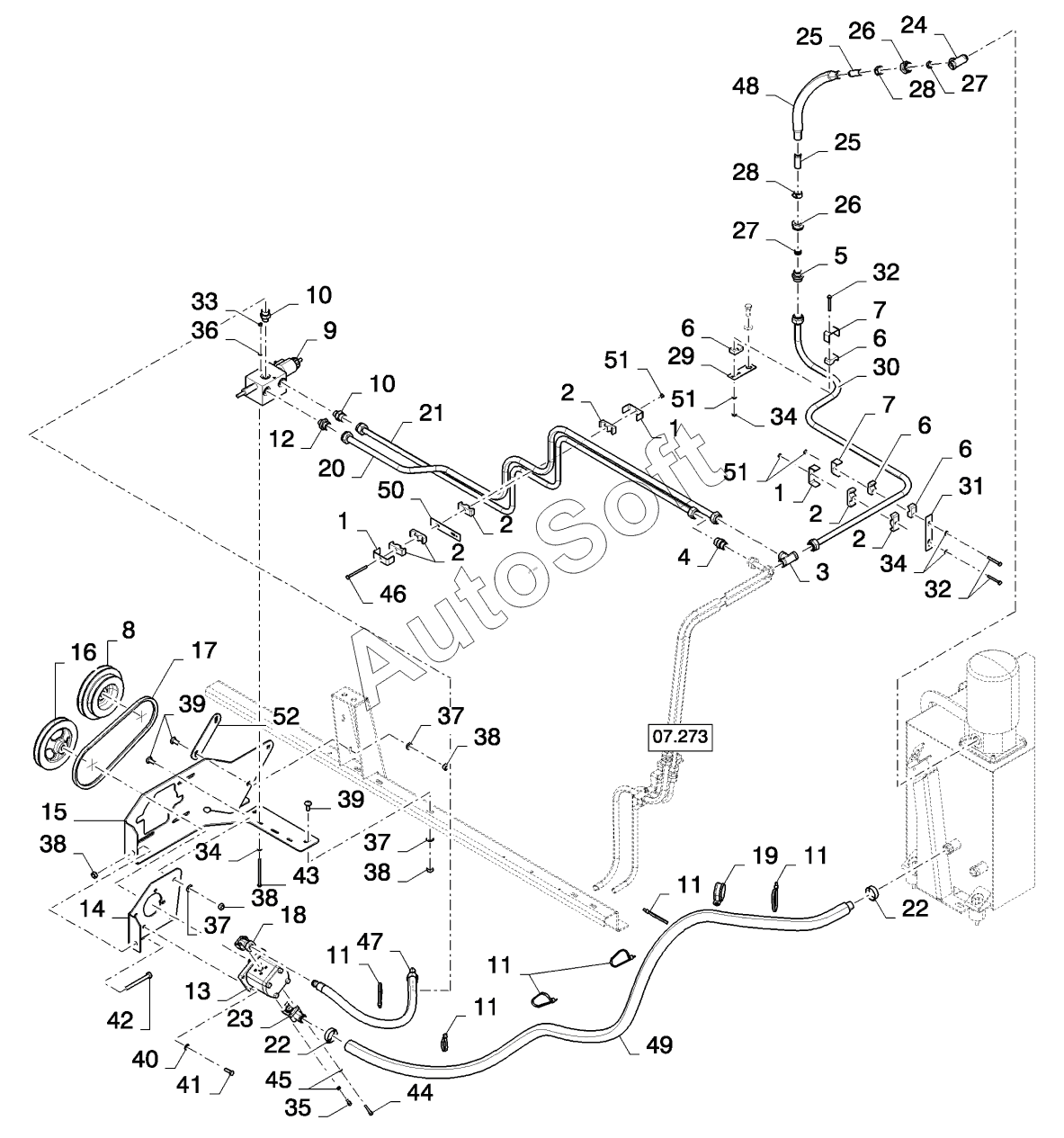

Каталог запасных частей к технике: New Holland CSX7080 (D660) (2008). HYDRAULIC REEL DRIVE
1
1
1
2
2
2
2
2
3
4
5
6
6
6
6
7
7
8
9
10
10
11
11
11
11
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
25
25
26
26
27
27
28
28
29
30
31
32
32
33
34
34
34
35
36
37
37
37
38
38
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Support | |
| 2 | 4***6 | Clamp | |
| 3 | 3***1 | CONNECTION | |
| 4 | 3***4 | Nipple | |
| 5 | 3***3 | CONNECTOR | |
| 6 | 4***7 | Clamp | |
| 7 | 4***0 | Support | |
| 8 | 8***2 | PULLEY | |
| 9 | 8***1 | VALVE | |
| 10 | 3***2 | CONNECTOR | |
| 11 | 3***8 | Strap | |
| 12 | 3***3 | CONNECTOR | |
| 13 | 8***8 | PUMP | |
| 14 | 8***3 | BRACKET | |
| 15 | 8***6 | SUPPORT | |
| 16 | 8***1 | PULLEY | |
| 17 | 8***5 | BELT | |
| 18 | 3***8 | ELBOW | |
| 19 | 4***6 | CLAMP | |
| 20 | 8***8 | TUBE | |
| 20 | 8***3 | TUBE | |
| 21 | 8***9 | TUBE | |
| 21 | 8***1 | TUBE | |
| 22 | 3***7 | Hose clamp | |
| 23 | 4***4 | ELBOW | |
| 24 | 8***2 | 3 way connection | |
| 25 | 8***6 | TUBE | |
| 26 | 3***0 | Pipe union nut | |
| 27 | 3***8 | Ferrule | |
| 28 | 3***2 | Clamp | |
| 29 | 8***9 | PLATE | |
| 30 | 8***0 | TUBE | |
| 31 | 9***6 | SUPPORT | |
| 32 | 1***6 | Болт | |
| 33 | 9***5 | Nut | |
| 34 | 8***0 | Washer | |
| 35 | 1***9 | SCREW | |
| 36 | 3***7 | Шайба бельвиля | |
| 37 | 1***5 | Belleville washer | |
| 38 | 1***6 | Гайка | |
| 39 | 8***6 | Болт | |
| 40 | 3***8 | Belleville washer | |
| 41 | 4***7 | BOLT | |
| 42 | 3***6 | BOLT | |
| 43 | 4***9 | BOLT | |
| 44 | 3***4 | SCREW | |
| 45 | 1***4 | WASHER | |
| 46 | 9***5 | Bolt | |
| 47 | 9***4 | SLEEVE | |
| 48 | 4***7 | HOSE | |
| 49 | 8***9 | HOSE | |
| 50 | 3***5 | Plate | |
| 51 | 3***8 | NUT |
