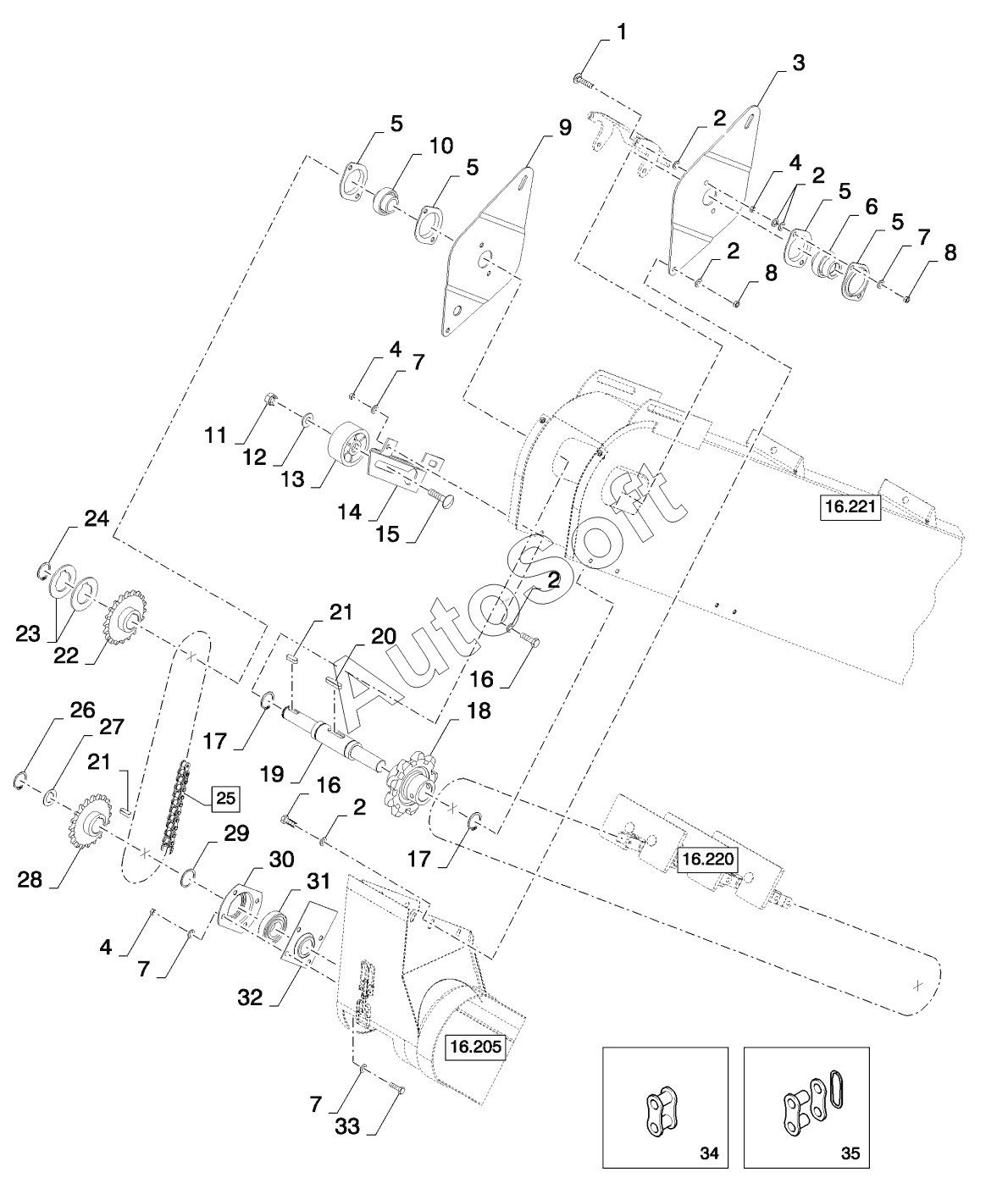

Каталог запасных частей к технике: New Holland CSX7080 (D660) (2008). TAILINGS ELEVATORS
27
19
20
21
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
2
2
2
2
3
4
4
4
5
5
5
5
6
7
7
7
7
8
8
9
1
11
12
13
14
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Carriage bolt | |
| 2 | 1***6 | Washer | |
| 3 | 8***5 | PLATE | |
| 4 | 9***0 | Nut | |
| 5 | 8***4 | Flange | |
| 6 | 8***1 | Ball bearing | |
| 7 | 3***8 | Belleville washer | |
| 8 | 8***2 | Гайка | |
| 9 | 8***6 | PLATE | |
| 10 | 8***2 | BEARING ASSY | |
| 11 | 4***6 | NUT | |
| 12 | 3***5 | Washer | |
| 13 | 3***0 | PINION | |
| 14 | 8***8 | SUPPORT | |
| 15 | 3***2 | Carriage bolt | |
| 16 | 1***4 | BOLT | |
| 17 | 1***6 | RING | |
| 18 | 8***4 | SPROCKET | |
| 19 | 8***5 | SHAFT | |
| 20 | 3***5 | Key | |
| 21 | 1***0 | Key | |
| 22 | 8***2 | SPROCKET | |
| 23 | 4***6 | Lock washer | |
| 24 | 3***2 | RING | |
| 25 | 2***0 | CHAIN | |
| 26 | 3***3 | Snap ring | |
| 27 | 4***4 | WASHER | |
| 28 | 8***0 | SPROCKET | |
| 29 | 1***8 | WASHER | |
| 30 | 9***1 | Flange | |
| 31 | 2***3 | Ball bearing | |
| 32 | 8***8 | PLATE | |
| 33 | 1***3 | Bolt | |
| 34 | 2***5 | LINK | |
| 35 | 2***4 | LINK |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
