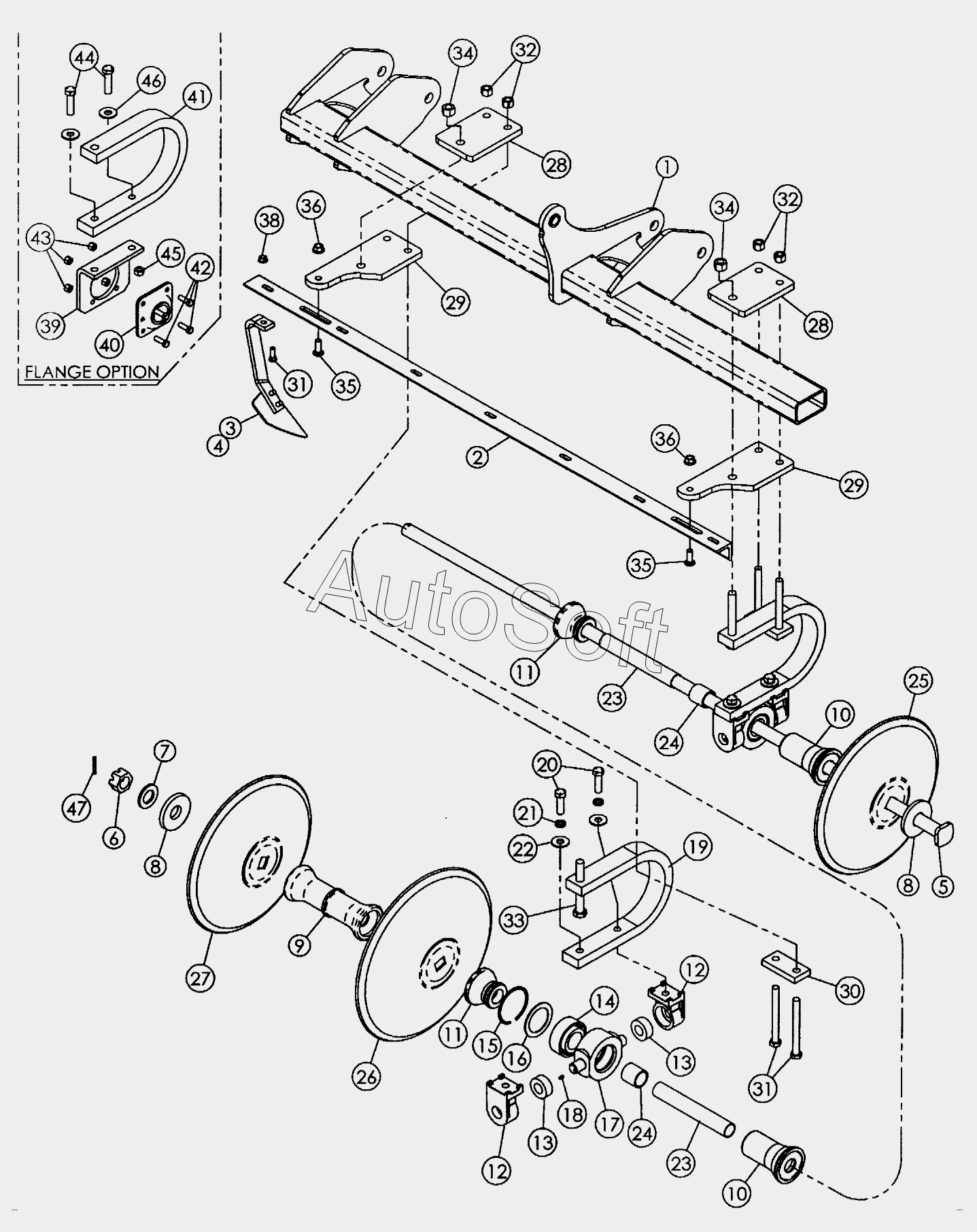

Каталог запасных частей к технике: CASE IH MRX-690 (2012). REAR DISK GANG-5 SHANK ASSEMBLY (QUANTITIES FOR ONE GANG ASSEMBLY) 2006 MODELS & PRIOR
1
1
2
2
3
4
5
6
7
8
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
28
29
29
30
31
31
32
32
33
34
34
35
35
36
36
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | TUBE | |
| 1 | 3***1 | TUBE | |
| 2 | 3***1 | ANGLE | |
| 2 | 3***1 | ANGLE | |
| 3 | 1***1 | SCRAPER | |
| 4 | 1***1 | SCRAPER | |
| 5 | 1***1 | SCREW | |
| 6 | 4***4 | NUT | |
| 7 | 8***2 | WASHER | |
| 8 | 1***1 | SPACER | |
| 9 | 1***1 | HUB | |
| 10 | 4***1 | SPOOL | |
| 11 | 4***1 | SPOOL | |
| 12 | 1***1 | TRUNNION | |
| 13 | 1***1 | BUSHING | |
| 14 | 4***1 | BEARING | |
| 15 | 1***3 | RING | |
| 16 | 1***1 | WASHER | |
| 17 | N***S | NOT SERVICED SEPARATELY | |
| 18 | 2***7 | NIPPLE | |
| 19 | 1***1 | SPRING | |
| 20 | 4***4 | BOLT | |
| 21 | 4***5 | WASHER | |
| 22 | 4***1 | WASHER | |
| 23 | 1***1 | BUSHING | |
| 24 | 4***1 | BUSHING | |
| 25 | 8***7 | DISC | |
| 26 | 8***5 | DISC | |
| 27 | 8***5 | DISC | |
| 28 | 4***1 | BAR | |
| 29 | 4***1 | PLATE | |
| 30 | 4***1 | STRAP | |
| 31 | 4***0 | BOLT | |
| 32 | 8***7 | NUT | |
| 33 | 4***2 | BOLT | |
| 34 | 8***8 | NUT | |
| 35 | 4***2 | BOLT | |
| 36 | 1***1 | NUT | |
| 37 | 2***1 | BOLT | |
| 38 | 8***1 | NUT | |
| 39 | 4***1 | PLATE | |
| 40 | S***B | BEARING | |
| 41 | 1***1 | SPRING | |
| 42 | 4***4 | BOLT | |
| 43 | 8***5 | NUT | |
| 44 | 4***8 | BOLT | |
| 45 | 8***7 | NUT | |
| 46 | 4***1 | WASHER | |
| 47 | 4***6 | PIN |
