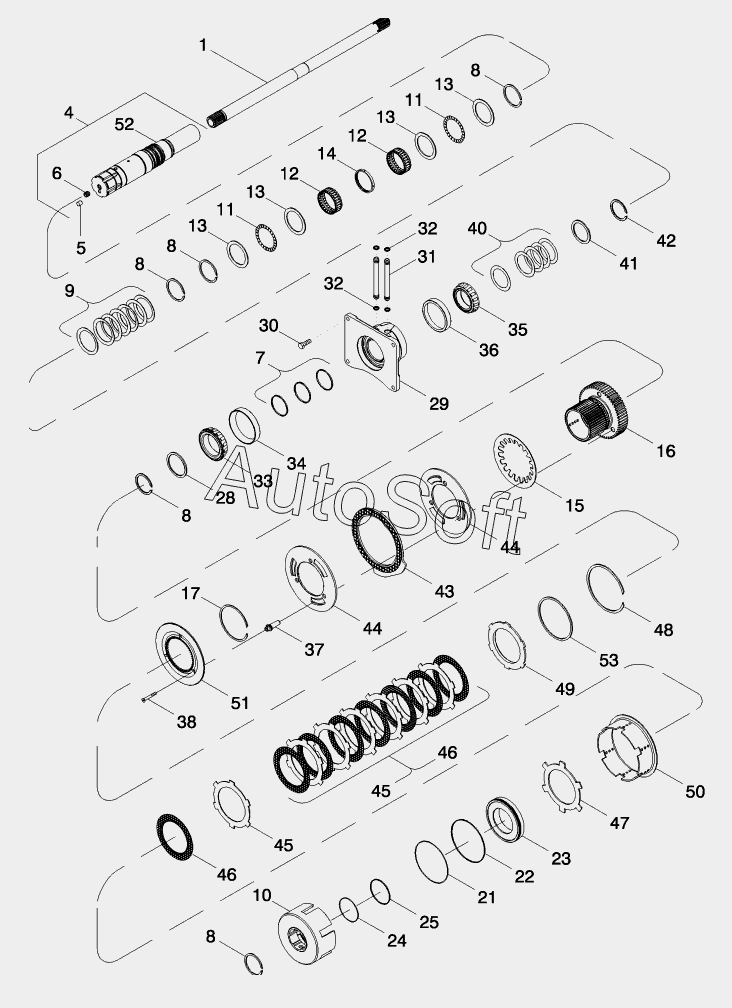

Каталог запасных частей к технике: CASE IH MX-305 Magnum (2007). POWER TAKE OFF ASSEMBLY - INPUT SHAFT
43
35
36
37
37
38
40
40
40
40
40
40
41
42
34
44
44
45
45
45
46
46
47
48
49
50
51
51
51
52
53
16
4
5
6
7
8
8
8
8
8
9
9
10
11
11
12
12
13
13
13
13
14
15
1
16
17
21
22
23
24
25
28
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | COUNTERSHAFT | |
| 4 | 8***7 | SHAFT | |
| 5 | N***S | NOT SERVICED SEPARATELY | |
| 6 | 8***2 | SET SCREW | |
| 7 | 1***1 | RING | |
| 8 | 9***1 | RING | |
| 9 | 1***2 | WASHER | |
| 9 | 8***9 | SPRING | |
| 10 | 4***4 | CARRIER | |
| 11 | 5***1 | BEARING | |
| 12 | 4***1 | BEARING | |
| 13 | 1***1 | WASHER | |
| 14 | 8***2 | RING | |
| 15 | 4***1 | SPRING | |
| 16 | 4***2 | GEAR | |
| 16 | 8***4 | GEAR | |
| 17 | 1***0 | RING | |
| 21 | 1***1 | O-RING | |
| 22 | 1***1 | RING | |
| 23 | 4***2 | PISTON | |
| 24 | 1***1 | O-RING | |
| 25 | 1***1 | RING | |
| 28 | 1***1 | WASHER | |
| 29 | 8***9 | CAGE | |
| 30 | 6***0 | BOLT | |
| 31 | 4***1 | TUBE | |
| 32 | 2***3 | O-RING | |
| 33 | 6***1 | BEARING | |
| 34 | 6***1 | BEARING | |
| 35 | 6***1 | BEARING | |
| 36 | 1***H | BEARING | |
| 37 | 4***3 | ADJUSTER | |
| 37 | 8***0 | ADJUSTER | |
| 38 | 8***0 | SCREW | |
| 40 | 2***1 | SHIM | |
| 40 | 2***1 | SHIM | |
| 40 | 2***1 | SHIM | |
| 40 | 2***1 | SHIM | |
| 40 | 2***1 | SHIM | |
| 40 | 4***1 | SHIM | |
| 41 | 8***9 | SPACER | |
| 42 | 3***1 | RING | |
| 43 | 4***2 | BRAKE DISC | |
| 44 | 4***2 | PLATE | |
| 45 | 8***6 | DISC | |
| 45 | 8***6 | DISC | |
| 46 | 1***1 | PLATE | |
| 47 | 4***1 | DISC | |
| 48 | 1***1 | RING | |
| 49 | 1***3 | DISC | |
| 50 | 8***0 | TUBE | |
| 51 | 8***1 | BRAKE DISC | |
| 51 | 8***4 | BRAKE DISC | |
| 51 | 8***0 | BRAKE DISC | |
| 52 | N***S | NOT SERVICED SEPARATELY | |
| 53 | 8***5 | RING |
