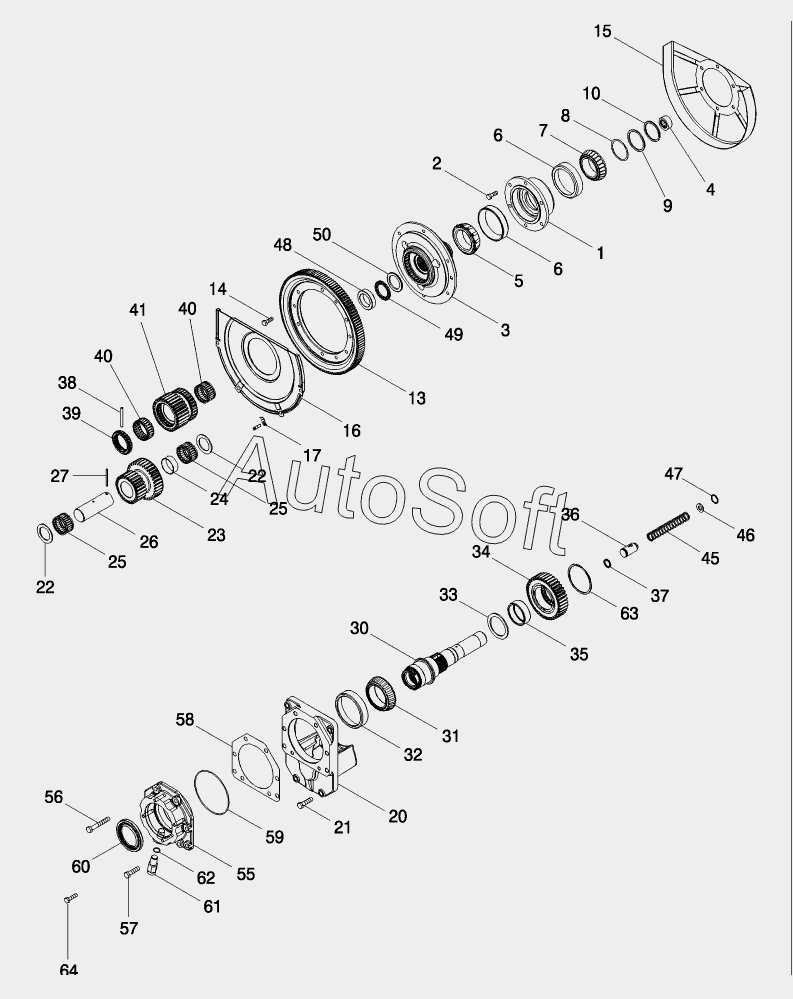

Каталог запасных частей к технике: CASE IH MX-305 Magnum (2007). POWER TAKE OFF ASSEMBLY - REDUCTION GEAR, DUAL SPEED
56
34
35
36
37
38
39
40
40
41
45
46
47
48
49
50
55
33
56
57
57
58
58
58
58
58
58
59
60
61
62
63
64
14
2
3
4
5
6
6
7
8
8
8
8
8
8
9
10
13
1
15
16
17
20
21
21
22
22
23
24
25
25
26
27
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | CAGE | |
| 2 | 6***0 | BOLT | |
| 3 | 2***2 | HUB ASSY | |
| 4 | 3***1 | BEARING | |
| 5 | 2***O | BEARING | |
| 6 | 2***V | BEARING SET | |
| 7 | 2***1 | BEARING | |
| 8 | 2***1 | SHIM | |
| 8 | N***S | NOT SERVICED SEPARATELY | |
| 8 | N***S | NOT SERVICED SEPARATELY | |
| 8 | N***S | NOT SERVICED SEPARATELY | |
| 8 | N***S | NOT SERVICED SEPARATELY | |
| 8 | N***S | NOT SERVICED SEPARATELY | |
| 9 | 2***1 | SPACER | |
| 10 | 2***1 | RING | |
| 13 | 4***1 | GEAR | |
| 14 | 6***0 | BOLT | |
| 15 | 1***1 | PROTECTION PLATE | |
| 16 | 2***1 | COVER | |
| 17 | 1***1 | CLIP | |
| 20 | 2***4 | COVER | |
| 21 | 8***5 | BOLT | |
| 21 | 8***0 | BOLT | |
| 22 | 2***1 | WASHER | |
| 23 | 2***3 | PINION | |
| 24 | 3***1 | SPACER | |
| 25 | 1***1 | BEARING | |
| 26 | 2***2 | SHAFT | |
| 27 | 3***0 | PIN | |
| 30 | 3***1 | SHAFT | |
| 31 | A***8 | BEARING | |
| 32 | A***7 | NEEDLE ROLLER | |
| 33 | 2***3 | WASHER | |
| 34 | 3***1 | PINION | |
| 35 | 3***1 | BEARING | |
| 36 | 2***2 | PISTON | |
| 37 | 2***1 | RING | |
| 38 | 3***4 | PIN | |
| 39 | 2***2 | COLLAR | |
| 40 | 3***1 | BEARING | |
| 41 | 3***1 | GEAR | |
| 45 | 3***1 | SPRING | |
| 46 | 2***1 | WASHER | |
| 47 | 1***2 | RING | |
| 48 | 3***1 | SPACER | |
| 49 | 2***1 | BEARING | |
| 50 | 3***1 | WASHER | |
| 55 | 8***3 | HOUSING | |
| 56 | 8***0 | BOLT | |
| 56 | 8***3 | BOLT | |
| 57 | 8***5 | BOLT | |
| 57 | 8***0 | BOLT | |
| 58 | 2***1 | SHIM | |
| 58 | N***S | NOT SERVICED SEPARATELY | |
| 58 | N***S | NOT SERVICED SEPARATELY | |
| 58 | N***S | NOT SERVICED SEPARATELY | |
| 58 | N***S | NOT SERVICED SEPARATELY | |
| 58 | N***S | NOT SERVICED SEPARATELY | |
| 59 | 6***5 | O-RING | |
| 60 | 2***1 | SEAL | |
| 61 | 8***7 | SENSOR | |
| 62 | 2***5 | O-RING | |
| 63 | 1***8 | RING | |
| 64 | 6***0 | BOLT |
