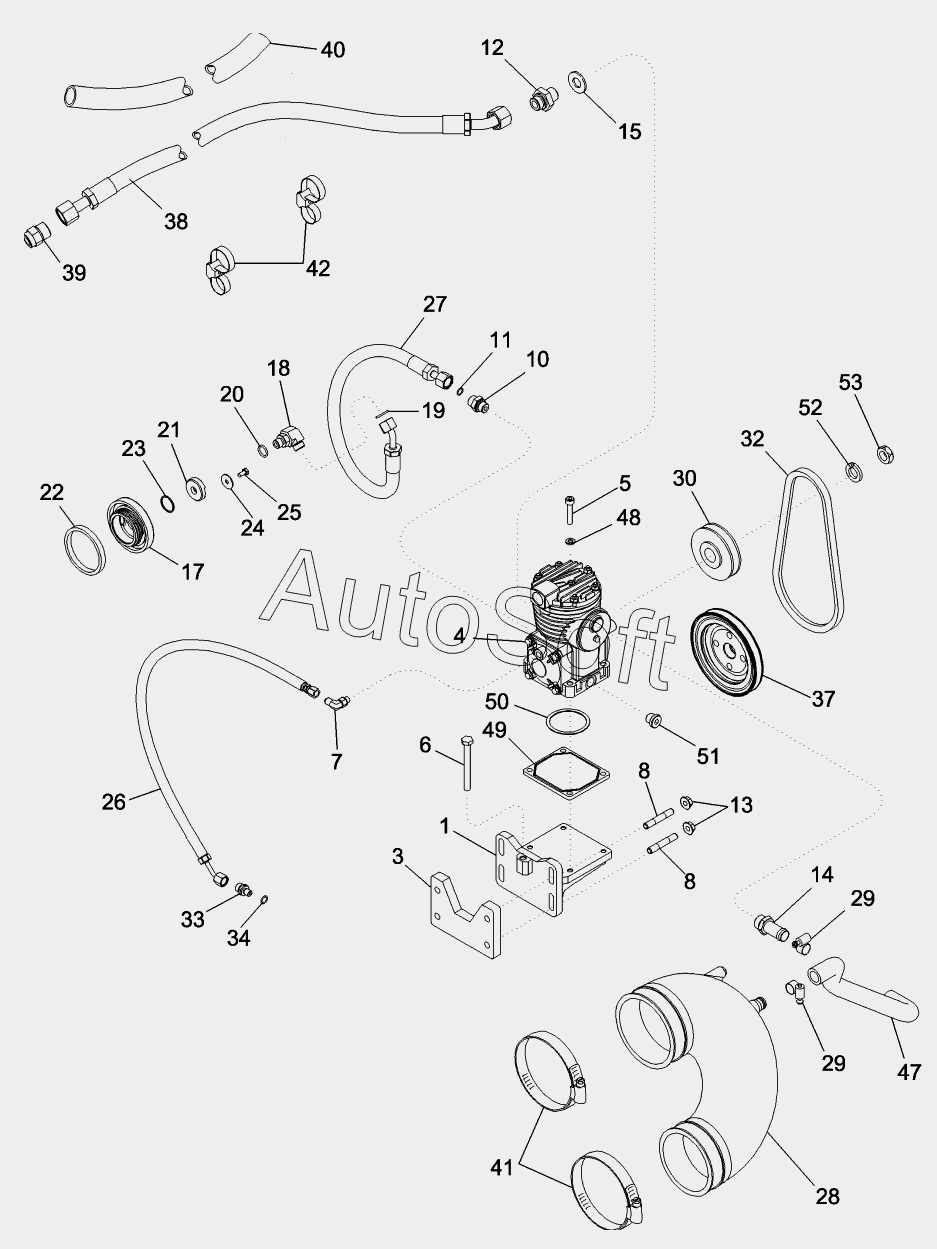

Каталог запасных частей к технике: CASE IH MX-305 Magnum (2007). TRAILER BRAKES - PNEUMATIC, AIR COMPRESSOR MOUNTING AND DRIVE

1
3
4
4A
5
6
7
8
8
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
32
33
34
37
38
39
40
41
42
47
48
49
50
51
52
53
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 8***5 | SUPPORT | |
10 | 8***6 | UNION | |
11 | 2***2 | O-RING | |
12 | 8***1 | ADAPTER | |
13 | 8***0 | NUT | |
14 | 8***0 | STEM | |
15 | 8***5 | WASHER | |
17 | J***5 | ADAPTER | |
18 | 2***4 | ELBOW | |
19 | 2***6 | O-RING | |
20 | 2***2 | O-RING | |
21 | 1***3 | PLATE | |
22 | J***5 | SEAL | |
23 | J***0 | SEALRING | |
24 | T***7 | WASHER | |
25 | 6***2 | BOLT | |
26 | 8***2 | HOSE | |
27 | 8***6 | HOSE ASSY | |
28 | 8***2 | HOSE | |
28 | 8***9 | HOSE | |
29 | 2***2 | CLAMP | |
3 | 8***8 | PLATE | |
30 | 8***2 | PULLEY | |
32 | 8***4 | V-BELT | |
33 | 7***1 | CONNECTOR | |
34 | 2***1 | O-RING | |
37 | 8***8 | PULLEY | |
38 | 8***3 | HOSE | |
39 | 8***3 | ADAPTER | |
4 | 8***9 | COMPRESSOR | |
40 | 8***8 | CONDUIT | |
41 | 2***0 | CLAMP | |
42 | 8***0 | CLAMP | |
44 | N***S | NOT SERVICED SEPARATELY | |
45 | N***S | NOT SERVICED SEPARATELY | |
46 | N***S | NOT SERVICED SEPARATELY | |
47 | 8***2 | HOSE | |
48 | 8***8 | LOCK WASHER | |
49 | 8***3 | PLATE ASSY | |
4A | 8***6 | KIT | |
5 | 8***0 | SCREW | |
50 | 8***5 | GASKET | |
51 | 8***2 | PLUG | |
52 | 9***5 | WASHER | |
53 | 9***1 | NUT | |
6 | 6***0 | BOLT | |
7 | 8***3 | ADAPTER | |
8 | 8***3 | STUD |
