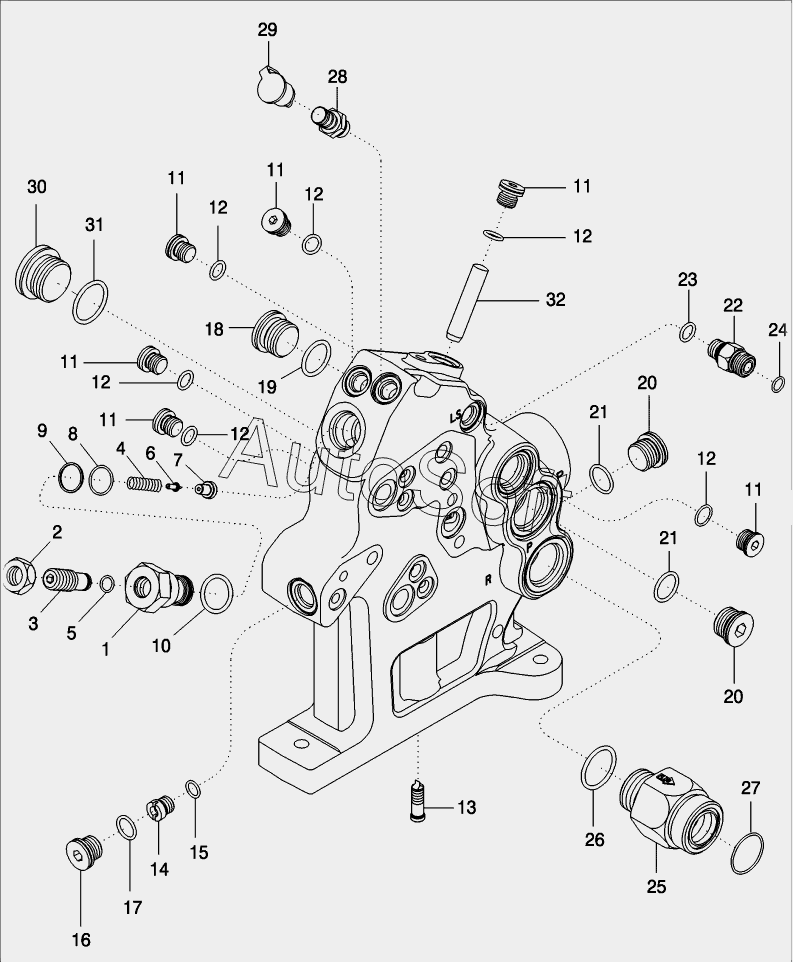

Каталог запасных частей к технике: CASE IH MX-305 Magnum (2007). MANIFOLD VALVE ASSEMBLY, WITH TWINFLOW HYDRAULICS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
6
7
8
8
9
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
87385418 8***8 MANIFOLD VALVE
87429615 8***5 VALVE
1 N***S NOT SERVICED SEPARATELY
2 2***0 NUT
2 8***2 NUT
3 N***S NOT SERVICED SEPARATELY
4 N***S NOT SERVICED SEPARATELY
5 2***2 O-RING
5 9***1 O-RING
6 N***S NOT SERVICED SEPARATELY
7 N***S NOT SERVICED SEPARATELY
8 2***8 O-RING
8 9***6 O-RING
9 G***0 RING
10 1***9 O-RING
10 2***2 O-RING
11 2***1 PLUG
12 1***5 O-RING
13 3***1 SCREEN
14 4***1 VALVE
15 2***5 O-RING
16 2***1 PLUG
17 8***1 O-RING
18 2***1 PLUG
19 8***4 O-RING
20 2***1 PLUG
21 8***4 O-RING
22 8***1 VALVE
23 8***2 O-RING
24 9***1 O-RING
25 2***1 VALVE
26 8***6 O-RING
27 9***1 O-RING
28 1***1 FITTING
29 1***1 DUST CAP
30 2***1 PLUG
31 8***6 O-RING
32 8***0 DOWEL
