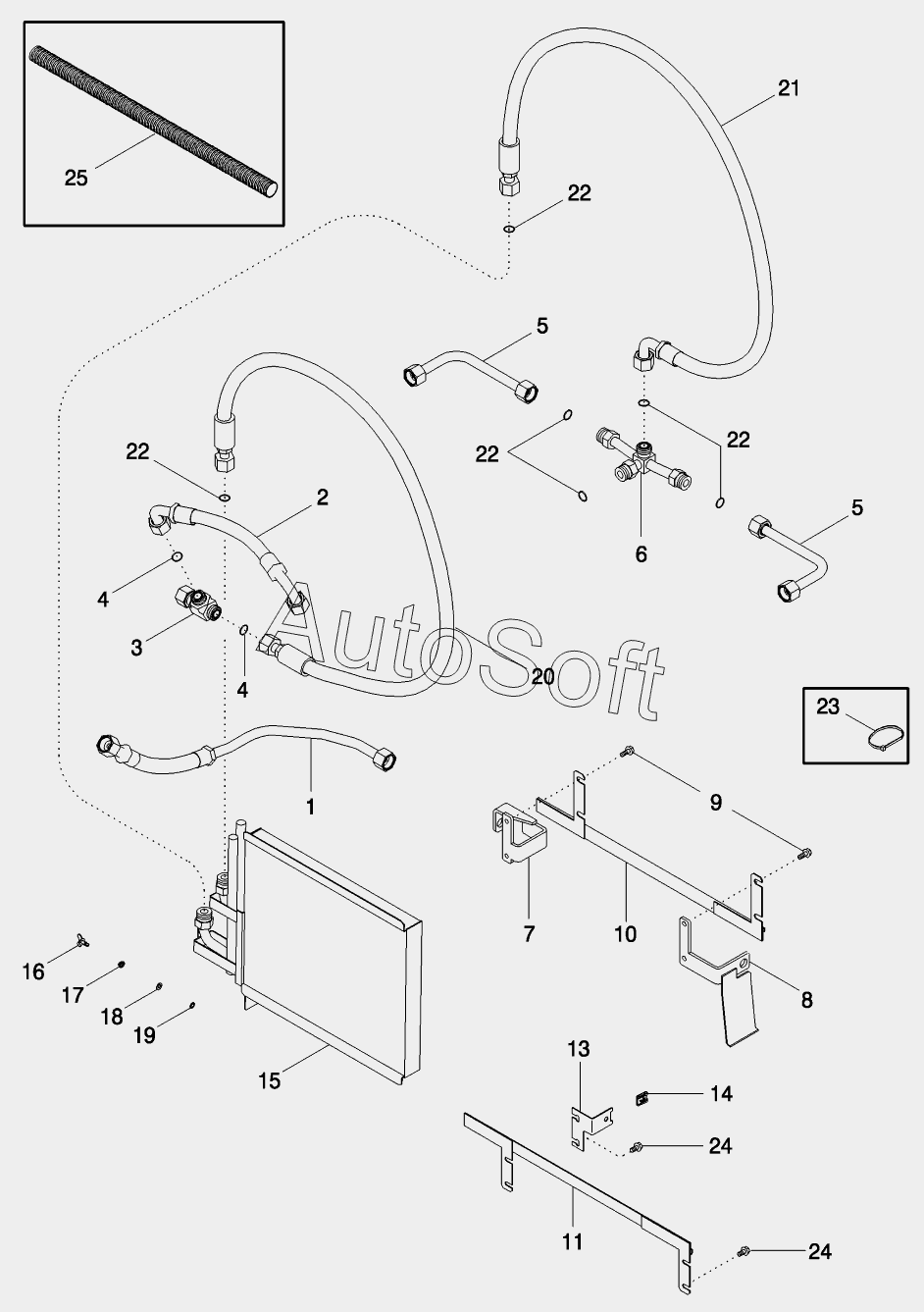

Каталог запасных частей к технике: CASE IH MX-240 Magnum (2007). HYDRAULIC SYSTEM - 3RD OIL COOLER
13
25
24
24
23
22
22
22
22
21
20
19
18
17
16
15
14
1
13
11
10
9
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | HOSE ASSY | |
| 2 | 4***2 | HOSE ASSY | |
| 3 | 7***7 | TEE | |
| 4 | 2***8 | O-RING | |
| 5 | 4***2 | TUBE ASSY | |
| 6 | 4***4 | TUBE ASSY | |
| 7 | 4***2 | BRACKET | |
| 8 | 4***1 | BRACKET | |
| 9 | 8***0 | BOLT | |
| 10 | 4***2 | BRACKET | |
| 11 | 4***2 | BRACKET | |
| 13 | 4***2 | BRACKET | |
| 13 | 4***1 | BRACKET | |
| 14 | 4***1 | CLIP | |
| 15 | 4***1 | COOLER | |
| 16 | 4***1 | STUD | |
| 17 | 1***1 | SPRING | |
| 18 | 4***1 | WASHER | |
| 19 | 4***1 | RETAINER | |
| 20 | 4***2 | HOSE ASSY | |
| 21 | 4***2 | HOSE ASSY | |
| 22 | 2***8 | O-RING | |
| 23 | A***3 | STRAP | |
| 24 | 5***1 | BOLT | |
| 25 | 3***1 | CONDUIT |
