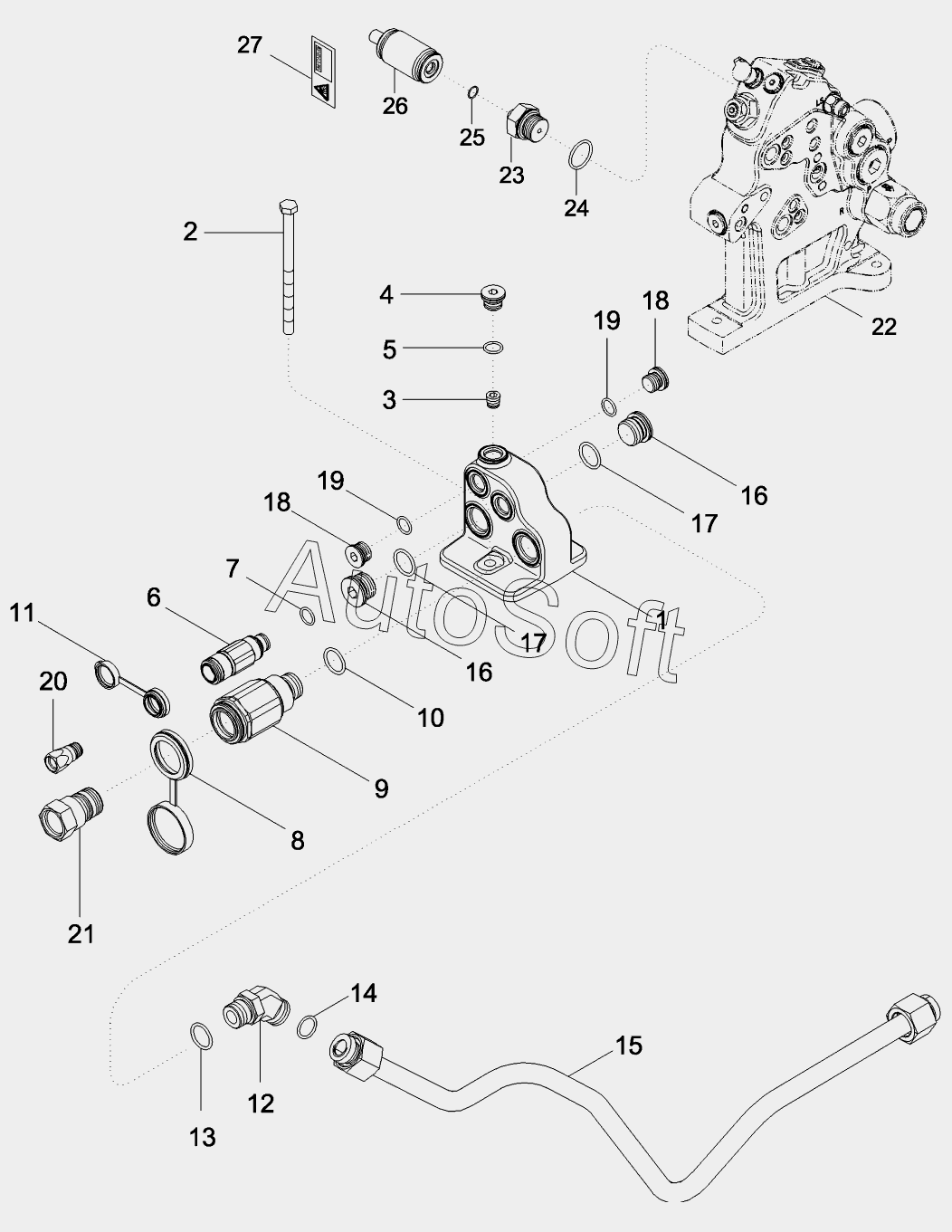

Каталог запасных частей к технике: CASE IH MX-240 Magnum (2007). HYDRAULIC SYSTEM - MOTOR RETURN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | VALVE | |
| 10 | 6***6 | O-RING | |
| 11 | 3***1 | CAP | |
| 12 | 8***5 | ELBOW | |
| 13 | 6***6 | O-RING | |
| 14 | 2***8 | O-RING | |
| 15 | 8***3 | TUBE ASSY | |
| 16 | 2***1 | PLUG | |
| 17 | 6***6 | O-RING | |
| 18 | 2***1 | PLUG | |
| 19 | 6***3 | O-RING | |
| 2 | 8***0 | BOLT | |
| 20 | 3***1 | COUPLING | |
| 21 | 3***1 | COUPLING | |
| 22 | I***N | INSTRUCTION | |
| 23 | 8***0 | CONNECTOR | |
| 24 | 6***6 | O-RING | |
| 25 | 6***3 | O-RING | |
| 26 | 8***7 | ACCUMULATOR | |
| 27 | 8***2 | DECAL | |
| 3 | 2***2 | PLUG | |
| 4 | 2***1 | PLUG | |
| 5 | 6***3 | O-RING | |
| 6 | 3***1 | COUPLING | |
| 7 | 6***3 | O-RING | |
| 8 | 3***1 | CAP | |
| 9 | 2***1 | BODY | |
| 9A | 4***1 | KIT |
