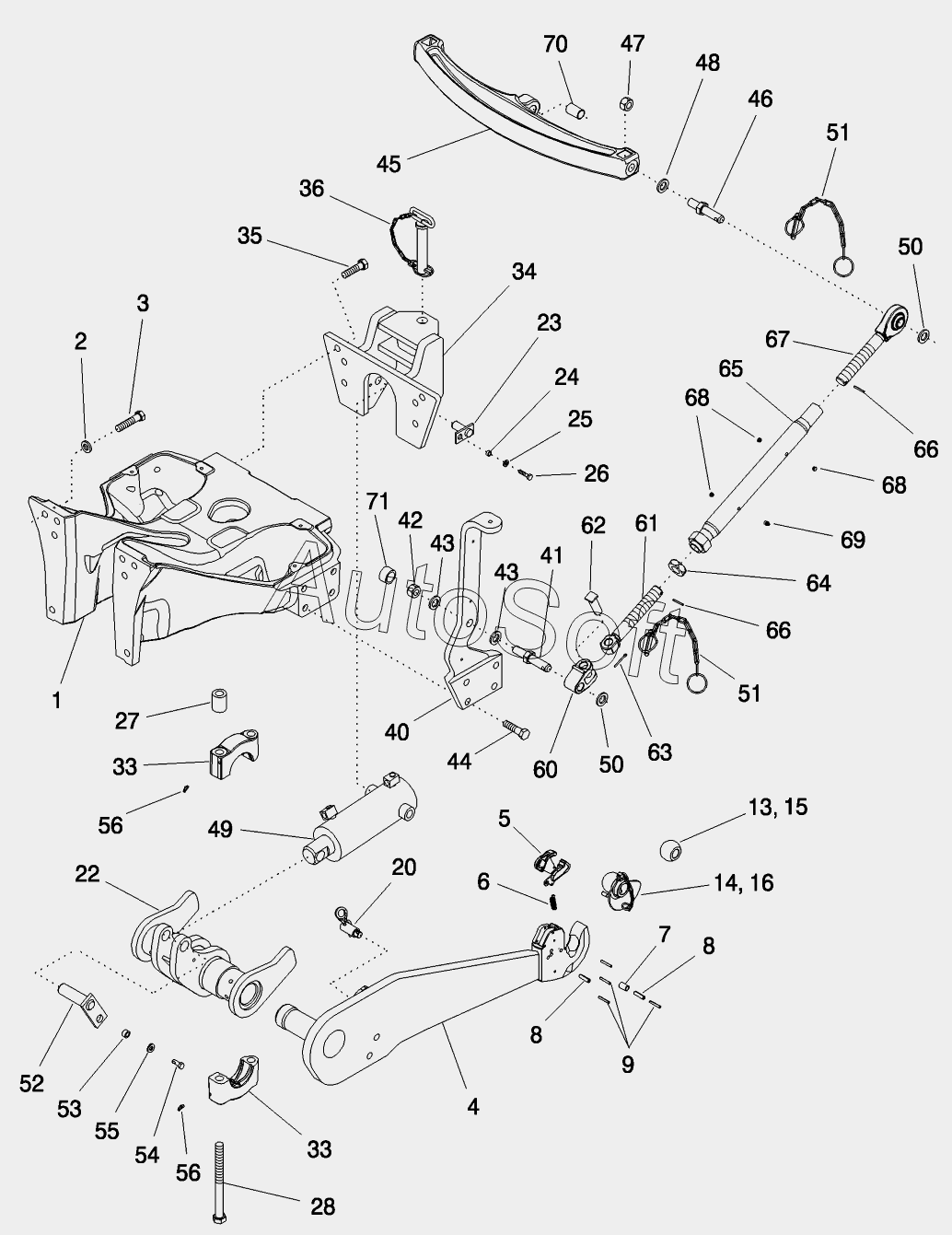

Каталог запасных частей к технике: CASE IH MX-240 Magnum (2007). FRONT HITCH
1
2
3
4
5
6
7
8
8
9
13
14
15
16
20
22
23
24
25
26
27
28
33
33
34
35
36
40
40
41
42
43
43
44
45
46
47
48
49
50
50
51
51
52
53
54
55
56
56
60
61
62
63
64
65
66
66
67
68
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 370217A1 | 3***1 | PIN | |
| 377915A2 | 3***2 | LINK | |
| 377916A2 | 3***2 | LINK | |
| 1 | 4***1 | FRAME | |
| 2 | 3***1 | WASHER | |
| 3 | 2***1 | SCREW | |
| 4 | N***S | NOT SERVICED SEPARATELY | |
| 5 | 3***1 | LATCH | |
| 6 | 3***1 | SPRING | |
| 7 | 3***1 | PIN | |
| 8 | 7***0 | PIN | |
| 9 | 8***0 | PIN | |
| 13 | 3***1 | BALL | |
| 14 | 1***1 | BALL | |
| 15 | 3***2 | BALL JOINT | |
| 16 | 3***1 | BALL | |
| 20 | 3***1 | PIN | |
| 22 | 3***4 | ROCKSHAFT | |
| 23 | 3***1 | PIN | |
| 24 | D***8 | SPACER | |
| 25 | 8***0 | WASHER | |
| 26 | 6***0 | SCREW | |
| 27 | 3***2 | SPACER | |
| 28 | 8***0 | BOLT | |
| 33 | 1***1 | SUPPORT | |
| 34 | 3***3 | CLEVIS | |
| 35 | 3***1 | SCREW | |
| 36 | 1***3 | PIN | |
| 40 | 3***4 | BRACKET | |
| 40 | 3***4 | BRACKET | |
| 41 | 3***1 | PIN | |
| 42 | 8***4 | NUT | |
| 43 | 8***4 | WASHER | |
| 44 | 3***1 | SCREW | |
| 45 | 3***3 | LINK | |
| 46 | 3***3 | PIN | |
| 47 | 8***4 | NUT | |
| 48 | 8***4 | WASHER | |
| 49 | 3***1 | CYLINDER ASSY | |
| 50 | 8***4 | WASHER | |
| 51 | 3***1 | CHAIN (AGRICULTURE) | |
| 52 | 3***3 | PIN ASSY | |
| 53 | 3***1 | SPACER | |
| 54 | 8***0 | BOLT | |
| 55 | 8***2 | WASHER | |
| 56 | 9***1 | NIPPLE | |
| 60 | 1***1 | PIVOT | |
| 61 | 3***1 | THREADED ROD | |
| 62 | 1***1 | PIN | |
| 63 | 7***0 | PIN | |
| 64 | 8***6 | NUT | |
| 65 | 3***1 | TURNBUCKLE | |
| 66 | 8***0 | PIN | |
| 67 | 3***1 | THREADED ROD | |
| 68 | 3***1 | PLUG | |
| 69 | 1***1 | FITTING | |
| 70 | 3***1 | BUSHING | |
| 71 | 3***1 | CAP |
