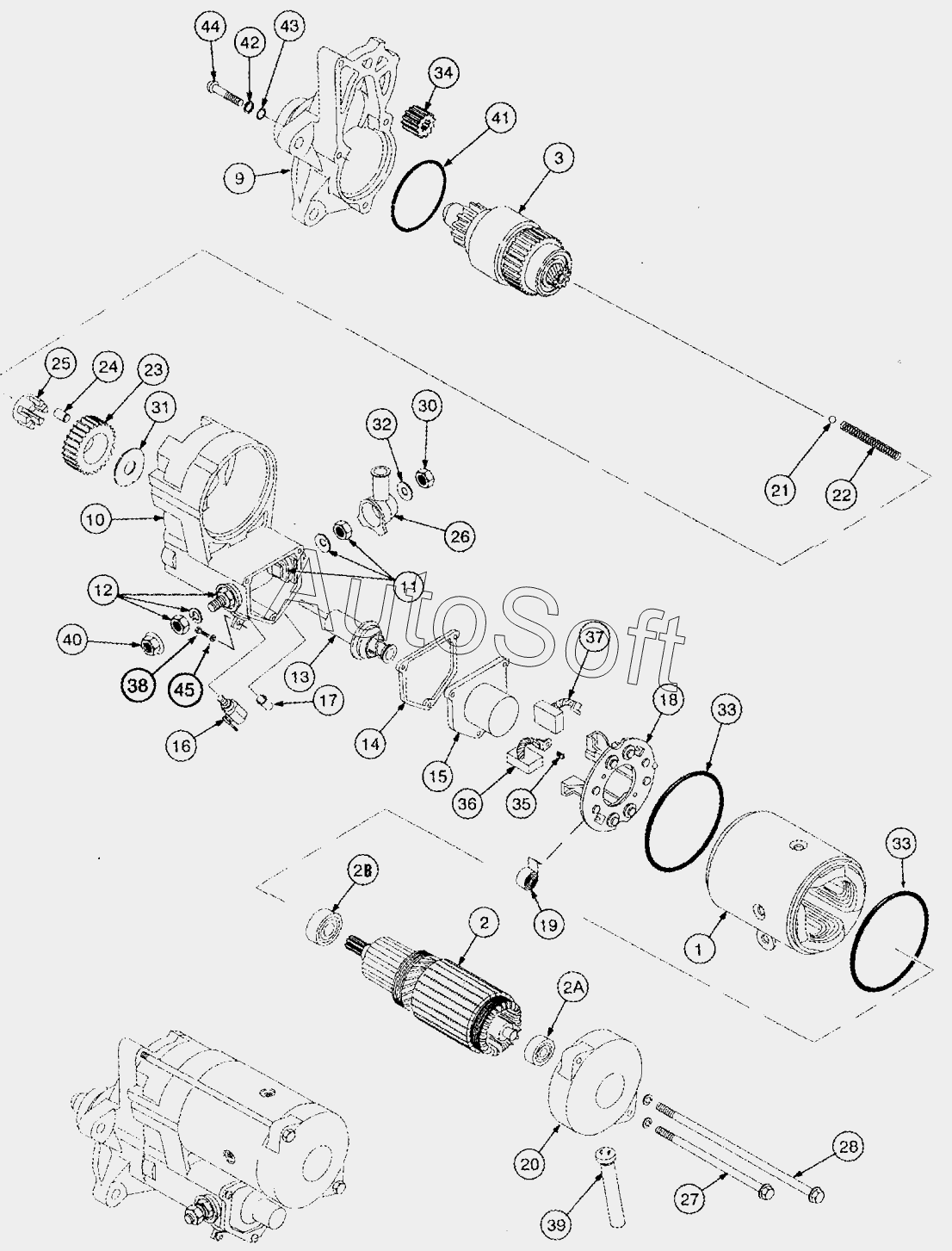

Каталог запасных частей к технике: CASE IH MX-240 Magnum (2007). STARTER ASSEMBLY
1
2
2B
2C
3
9
10
11
12
13
14
15
17
18
18
19
20
21
22
23
24
25
26
27
28
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 193432A2 | 1***2 | MOTOR | |
| 258886A1 | 2***1 | SWITCH | |
| A47230 | A***0 | BOLT | |
| 1 | 2***1 | YOKE | |
| 10 | N***S | NOT SERVICED SEPARATELY | |
| 11 | 2***1 | KIT | |
| 12 | 2***1 | KIT | |
| 13 | 2***1 | PLUNGER | |
| 14 | N***S | NOT SERVICED SEPARATELY | |
| 15 | N***S | NOT SERVICED SEPARATELY | |
| 16 | 2***1 | TERMINAL CONNECTOR | |
| 17 | 1***1 | BUSHING | |
| 18 | A***6 | BRUSH HOLDER | |
| 19 | N***S | NOT SERVICED SEPARATELY | |
| 2 | 2***1 | ARMATURE | |
| 20 | 2***1 | FRAME | |
| 21 | 2***1 | BALL | |
| 22 | A***2 | SPRING | |
| 23 | A***0 | GEAR | |
| 24 | A***5 | ROLLER | |
| 25 | A***6 | RETAINER | |
| 26 | A***5 | COVER | |
| 27 | 1***1 | BOLT | |
| 28 | 1***1 | BOLT | |
| 2B | 4***1 | BEARING | |
| 2C | 2***1 | BEARING | |
| 3 | 2***1 | CLUTCH ASSEMBLY | |
| 30 | 8***2 | NUT | |
| 31 | 1***1 | RETAINER | |
| 32 | 8***2 | WASHER | |
| 33 | 2***1 | RIM | |
| 34 | A***9 | PINION | |
| 35 | 1***1 | SCREW | |
| 36 | A***7 | BRUSH | |
| 37 | A***8 | BRUSH | |
| 38 | 2***1 | SCREW | |
| 39 | 2***1 | BUSHING | |
| 40 | 8***2 | NUT | |
| 41 | 1***1 | SEAL | |
| 42 | 4***2 | WASHER | |
| 43 | A***0 | O-RING | |
| 44 | 3***1 | BOLT | |
| 9 | 2***1 | HOUSING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
