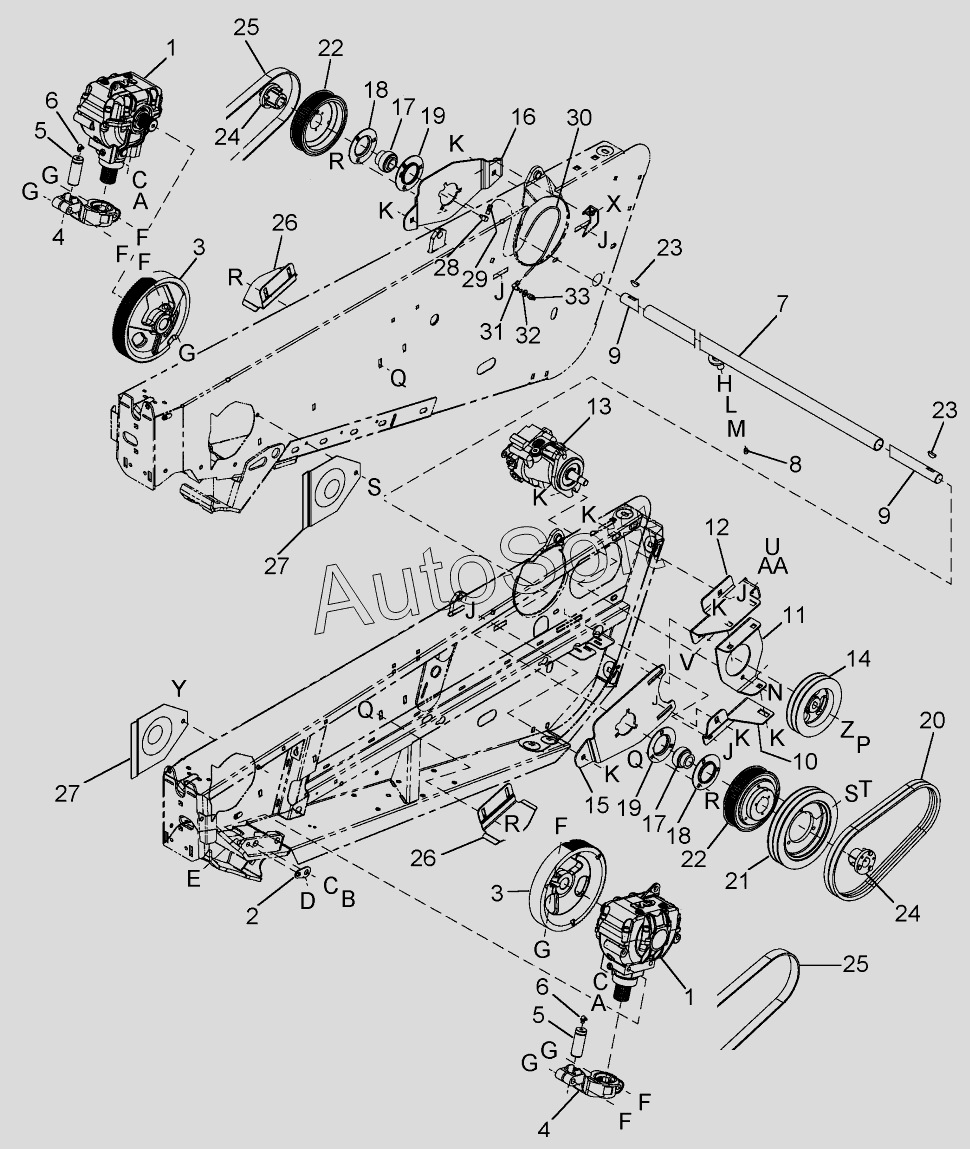

Каталог запасных частей к технике: CASE IH Жатка-2152 (2010). TIMED KNIFE DRIVE - DOUBLE SICKLE HEADERS
1
1
2
3
3
4
4
5
5
6
6
7
7
7
7
8
9
9
9
9
9
9
10
10
11
11
12
12
13
14
14
15
15
16
17
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
A
A
B
C
C
C
D
E
F
F
F
F
F
F
G
G
G
G
G
G
H
J
J
J
J
J
K
K
K
K
K
K
K
K
L
M
N
P
Q
Q
Q
R
R
R
R
S
S
T
U
V
X
Y
Z
AA
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | DRIVE | |
| 10 | 8***2 | SUPPORT ASSY | |
| 10 | S***T | SUPPORT | |
| 11 | 8***1 | SUPPORT | |
| 11 | S***T | SUPPORT | |
| 12 | 8***1 | SUPPORT ASSY | |
| 12 | S***T | SUPPORT | |
| 13 | 8***2 | MOTOR | |
| 14 | 8***1 | PULLEY | |
| 14 | 8***2 | PULLEY | |
| 15 | 8***5 | SUPPORT | |
| 15 | S***T | SUPPORT | |
| 16 | 8***4 | SUPPORT | |
| 17 | 5***1 | COLLAR CLAMP | |
| 18 | 2***1 | FLANGE | |
| 19 | 4***1 | HOUSING | |
| 2 | 8***6 | PLATE | |
| 20 | 8***2 | BELT | |
| 20 | 8***5 | BELT | |
| 21 | 8***8 | PULLEY | |
| 22 | 8***2 | SPROCKET | |
| 23 | 1***8 | KEY | |
| 24 | D***1 | BUSHING | |
| 25 | 8***7 | BELT | |
| 26 | 8***4 | GUIDE | |
| 27 | 3***1 | SHIELD | |
| 28 | 2***9 | ADAPTER | |
| 29 | 8***2 | INSERT | |
| 3 | 8***6 | PULLEY | |
| 30 | 8***0 | HOSE | |
| 31 | 8***3 | FITTING | |
| 32 | 4***1 | WASHER | |
| 33 | 8***0 | NIPPLE | |
| 35 | P***E | PLATE Dished Washer | |
| 36 | P***Y | INSTRUCTION CRANKSHAFT PULLEY | |
| 37 | S***R | SPACER | |
| 38 | S***T | SUPPORT | |
| 4 | 3***1 | ARM | |
| 5 | 3***1 | PIN | |
| 6 | 8***9 | NIPPLE | |
| 7 | 8***1 | TUBE | |
| 7 | 8***2 | TUBE | |
| 7 | 8***9 | TUBE ASSY | |
| 7 | 8***0 | TUBE ASSY | |
| 8 | 8***6 | NIPPLE | |
| 9 | 8***9 | SHAFT | |
| 9 | 8***0 | SHAFT | |
| 9 | 8***1 | SHAFT | |
| 9 | 8***2 | SHAFT | |
| 9 | 8***3 | SHAFT | |
| A | 8***5 | BOLT | |
| AA | 9***6 | WASHER | |
| B | 8***4 | BOLT | |
| C | 8***1 | WASHER | |
| D | 8***0 | BOLT | |
| E | 2***8 | NUT | |
| F | 8***8 | BOLT | |
| FF | 4***0 | BOLT | |
| G | 2***0 | NUT | |
| GG | 4***2 | WASHER | |
| H | 8***9 | WASHER | |
| HH | 4***0 | NUT | |
| J | 2***6 | BOLT | |
| K | 8***1 | NUT | |
| L | 9***5 | WASHER | |
| M | 2***2 | NUT | |
| N | 8***8 | SCREW | |
| P | 8***5 | NUT | |
| Q | 8***8 | BOLT | |
| R | 8***9 | NUT | |
| S | 4***8 | WASHER | |
| T | 8***1 | BOLT | |
| U | 8***3 | BOLT | |
| V | 8***1 | NUT | |
| W | 8***7 | BOLT | |
| X | 8***7 | NUT | |
| Y | 4***8 | BOLT | |
| Z | 4***2 | WASHER |
