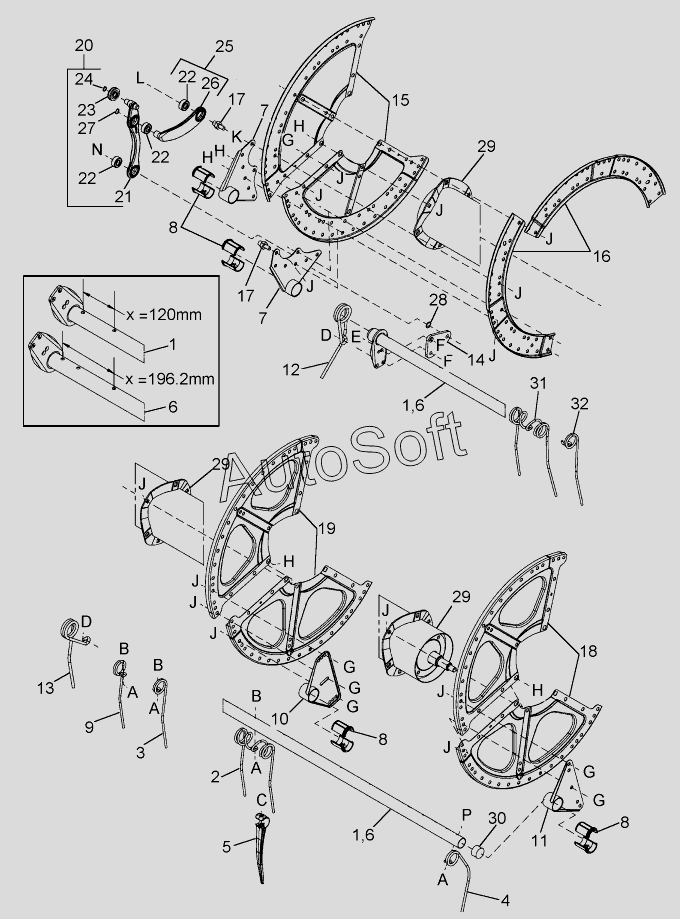

Каталог запасных частей к технике: CASE IH Жатка-2152 (2010). PICK UP REEL - DOUBLE REEL HEADERS 30.0, 35.0, AND 40.0 FOOT
1
1
1
2
3
4
5
6
6
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
29
29
30
31
32
A
A
A
A
B
B
B
C
D
D
E
F
F
G
G
G
G
G
G
H
H
H
H
H
J
J
J
J
J
J
J
J
J
J
J
J
J
J
K
L
N
P
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 87566781 | 8***1 | SOCKET | |
| 1 | 8***0 | TINE | |
| 1 | 8***0 | TINE | |
| 1 | 8***2 | TINE | |
| 1 | 8***8 | TINE | |
| 1 | 8***8 | TINE | |
| 10 | 8***0 | ARM | |
| 10 | 8***0 | ARM | |
| 10 | 8***0 | ARM | |
| 11 | 8***4 | ARM | |
| 11 | 8***4 | ARM | |
| 11 | 8***4 | ARM | |
| 12 | 8***5 | FINGER | |
| 12 | 8***5 | FINGER | |
| 12 | 8***5 | FINGER | |
| 13 | 8***4 | FINGER | |
| 13 | 8***4 | FINGER | |
| 13 | 8***4 | FINGER | |
| 14 | 8***2 | ARM | |
| 14 | 8***2 | ARM | |
| 14 | 8***2 | ARM | |
| 15 | 8***3 | SECTOR | |
| 16 | 8***6 | CHANNEL | |
| 17 | 8***6 | STUD | |
| 17 | 8***6 | STUD | |
| 17 | 8***6 | STUD | |
| 18 | 8***6 | SHIELD | |
| 19 | 8***2 | SECTOR | |
| 2 | 8***6 | FINGER | |
| 2 | 8***6 | FINGER | |
| 2 | 8***6 | FINGER | |
| 2 | 8***6 | FINGER | |
| 2 | 8***6 | FINGER | |
| 2 | 8***6 | FINGER | |
| 2 | 8***6 | FINGER | |
| 2 | 8***6 | FINGER | |
| 20 | 8***3 | ARM | |
| 20 | 8***3 | ARM | |
| 20 | 8***3 | ARM | |
| 21 | 8***5 | ARM | |
| 21 | 8***5 | ARM | |
| 21 | 8***5 | ARM | |
| 22 | 8***4 | BEARING | |
| 22 | 8***4 | BEARING | |
| 22 | 8***4 | BEARING | |
| 23 | 3***1 | BEARING | |
| 23 | 3***1 | BEARING | |
| 23 | 3***1 | BEARING | |
| 24 | 1***6 | RING | |
| 24 | 1***6 | RING | |
| 24 | 1***6 | RING | |
| 25 | 8***0 | ARM | |
| 25 | 8***0 | ARM | |
| 25 | 8***0 | ARM | |
| 26 | 8***2 | CLAMP | |
| 26 | 8***2 | CLAMP | |
| 26 | 8***2 | CLAMP | |
| 27 | 3***6 | RING | |
| 27 | 3***6 | RING | |
| 27 | 3***6 | RING | |
| 28 | 8***5 | SHIM | |
| 28 | 8***5 | SHIM | |
| 28 | 8***5 | SHIM | |
| 29 | 8***8 | DECAL | |
| 29 | 8***1 | DECAL | |
| 29 | 8***3 | DECAL | |
| 29 | 8***4 | DECAL | |
| 29 | 8***6 | DECAL | |
| 29 | 8***7 | DECAL | |
| 3 | 8***8 | FINGER | |
| 3 | 8***8 | FINGER | |
| 3 | 8***8 | FINGER | |
| 3 | 8***8 | FINGER | |
| 3 | 8***8 | FINGER | |
| 3 | 8***8 | FINGER | |
| 3 | 8***8 | FINGER | |
| 30 | 8***9 | PLUG | |
| 30 | 8***9 | PLUG | |
| 30 | 8***9 | PLUG | |
| 31 | 8***7 | FINGER | |
| 31 | 8***7 | FINGER | |
| 31 | 8***7 | FINGER | |
| 32 | 8***9 | FINGER | |
| 32 | 8***9 | FINGER | |
| 32 | 8***9 | FINGER | |
| 33 | N***S | NOT SERVICED SEPARATELY | |
| 33 | N***S | NOT SERVICED SEPARATELY | |
| 33 | N***S | NOT SERVICED SEPARATELY | |
| 34 | 8***4 | SHIELD | |
| 34 | 8***5 | SHIELD | |
| 34 | 8***5 | SHIELD | |
| 35 | 8***7 | SUPPORT | |
| 35 | 8***7 | SUPPORT | |
| 35 | 8***7 | SUPPORT | |
| 36 | 8***2 | SHIELD | |
| 36 | 8***3 | SHIELD | |
| 36 | 8***6 | SHIELD | |
| 37 | 8***8 | SUPPORT | |
| 37 | 8***8 | SUPPORT | |
| 37 | 8***8 | SUPPORT | |
| 4 | 8***2 | FINGER | |
| 4 | 8***2 | FINGER | |
| 4 | 8***2 | FINGER | |
| 5 | 8***0 | FINGER | |
| 5 | 8***0 | FINGER | |
| 5 | 8***0 | FINGER | |
| 5 | 8***0 | FINGER | |
| 5 | 8***0 | FINGER | |
| 5 | 8***0 | FINGER | |
| 5 | 8***0 | FINGER | |
| 5 | 8***0 | FINGER | |
| 6 | 8***1 | TINE | |
| 6 | 8***1 | TINE | |
| 6 | 8***1 | TINE | |
| 6 | 8***3 | TINE | |
| 6 | 8***3 | TINE | |
| 6 | 8***9 | TINE | |
| 6 | 8***9 | TINE | |
| 6 | 8***9 | TINE | |
| 7 | 8***2 | ARM | |
| 7 | 8***2 | ARM | |
| 7 | 8***2 | ARM | |
| 8 | 8***5 | BUSHING | |
| 8 | 8***5 | BUSHING | |
| 8 | 8***5 | BUSHING | |
| 9 | 8***1 | FINGER | |
| 9 | 8***1 | FINGER | |
| 9 | 8***1 | FINGER | |
| 9 | 8***1 | FINGER | |
| 9 | 8***1 | FINGER | |
| 9 | 8***1 | FINGER | |
| 9 | 8***1 | FINGER | |
| A | 8***8 | BOLT | |
| B | 8***9 | NUT | |
| C | 8***7 | SCREW | |
| D | 2***0 | BOLT | |
| E | 8***8 | BOLT | |
| F | 8***1 | NUT | |
| G | 3***1 | SCREW | |
| H | 3***1 | SCREW | |
| J | 8***1 | NUT | |
| K | 4***3 | WASHER | |
| L | 3***1 | 347473A1 | |
| N | 3***1 | SCREW | |
| P | 2***6 | NUT | |
| R | S***W | SCREW | |
| S | N***T | NUT |
