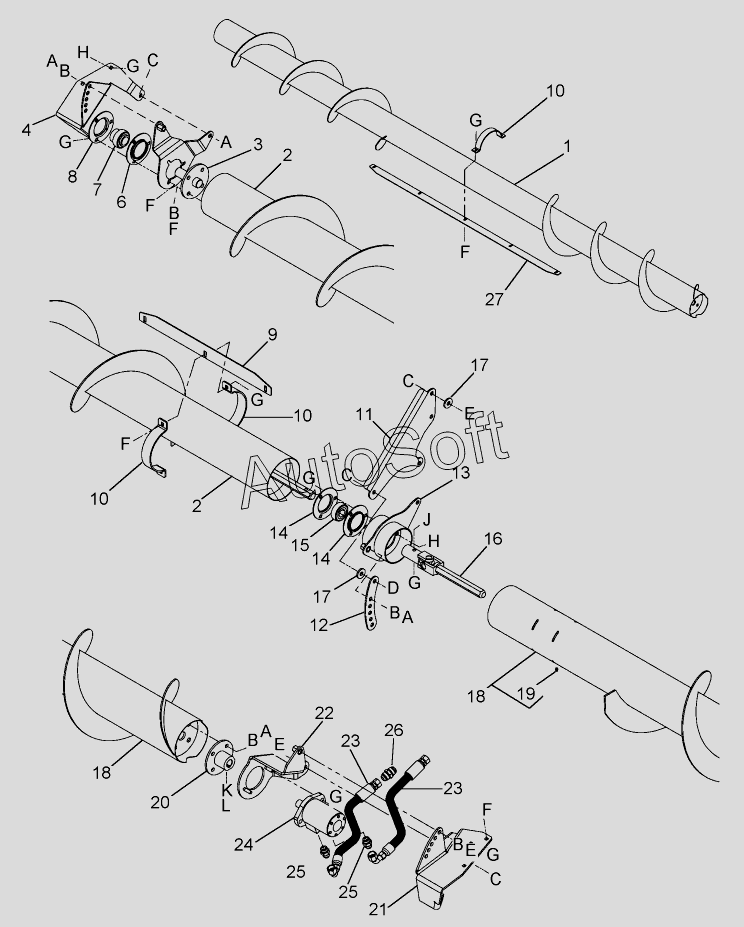

Каталог запасных частей к технике: CASE IH Жатка-2152 (2010). UPPER CROSS AUGER (ATTACHMENT)
1
1
2
2
2
2
2
2
3
3
3
4
6
7
8
9
10
10
10
11
12
13
14
14
14
14
15
16
17
17
17
17
18
18
19
20
21
22
22
22
23
23
24
25
25
26
27
A
A
A
A
B
B
B
B
B
C
C
C
C
D
E
E
E
F
F
F
F
F
G
G
G
G
G
G
G
G
H
H
J
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 429255A1 | 4***1 | KIT | |
| NSS | N***S | NOT SERVICED SEPARATELY | |
| NSS | N***S | NOT SERVICED SEPARATELY | |
| NSS | N***S | NOT SERVICED SEPARATELY | |
| NSS | N***S | NOT SERVICED SEPARATELY | |
| NSS | N***S | NOT SERVICED SEPARATELY | |
| 1 | 8***1 | AUGER | |
| 1 | 8***2 | AUGER | |
| 10 | 8***6 | PLATE ASSY | |
| 11 | 8***7 | Center Mount | |
| 12 | 8***4 | SUPPORT | |
| 13 | 8***0 | CLAMP | |
| 14 | 8***0 | BAR | |
| 14 | 8***1 | BAR | |
| 15 | 4***1 | FLANGE | |
| 16 | 8***2 | INSERT | |
| 17 | 4***6 | WASHER | |
| 17 | 8***6 | Shim | |
| 18 | 4***1 | FLANGE | |
| 19 | 8***3 | CHAIN ASSY(CE) | |
| 2 | 8***1 | AUGER | |
| 2 | 8***8 | AUGER | |
| 2 | 8***9 | AUGER | |
| 20 | 8***6 | BRACKET | |
| 21 | 8***5 | BRACKET | |
| 22 | 8***3 | HOSE ASSY | |
| 22 | 8***5 | HOSE ASSY | |
| 22 | 8***6 | HOSE ASSY | |
| 23 | 8***8 | MOTOR | |
| 24 | 2***2 | CONNECTOR | |
| 25 | 1***1 | CONNECTOR | |
| 26 | 2***3 | ELBOW | |
| 27 | 4***8 | PIN | |
| 28 | 8***1 | SPACER | |
| 29 | 8***0 | STRAP | |
| 29 | 8***1 | STRAP | |
| 3 | 8***6 | AUGER | |
| 3 | 8***7 | AUGER | |
| 3 | 8***0 | AUGER | |
| 30 | 4***1 | CLAMP | |
| 31 | 8***6 | SCREW | |
| 4 | 2***8 | NIPPLE | |
| 5 | 8***8 | SHAFT | |
| 6 | 8***2 | SHAFT | |
| 7 | 8***3 | BEARING | |
| 8 | 8***4 | SUPPORT ASSY | |
| 9 | B***T | BRACKET | |
| A | 8***9 | BOLT | |
| B | 4***0 | WASHER | |
| C | 2***8 | NUT | |
| D | 8***9 | BOLT | |
| E | 8***0 | BOLT | |
| F | 8***2 | BOLT | |
| G | 8***9 | NUT | |
| H | 8***8 | BOLT | |
| J | 8***6 | BOLT | |
| K | 8***9 | NUT | |
| L | 8***5 | SET SCREW |
