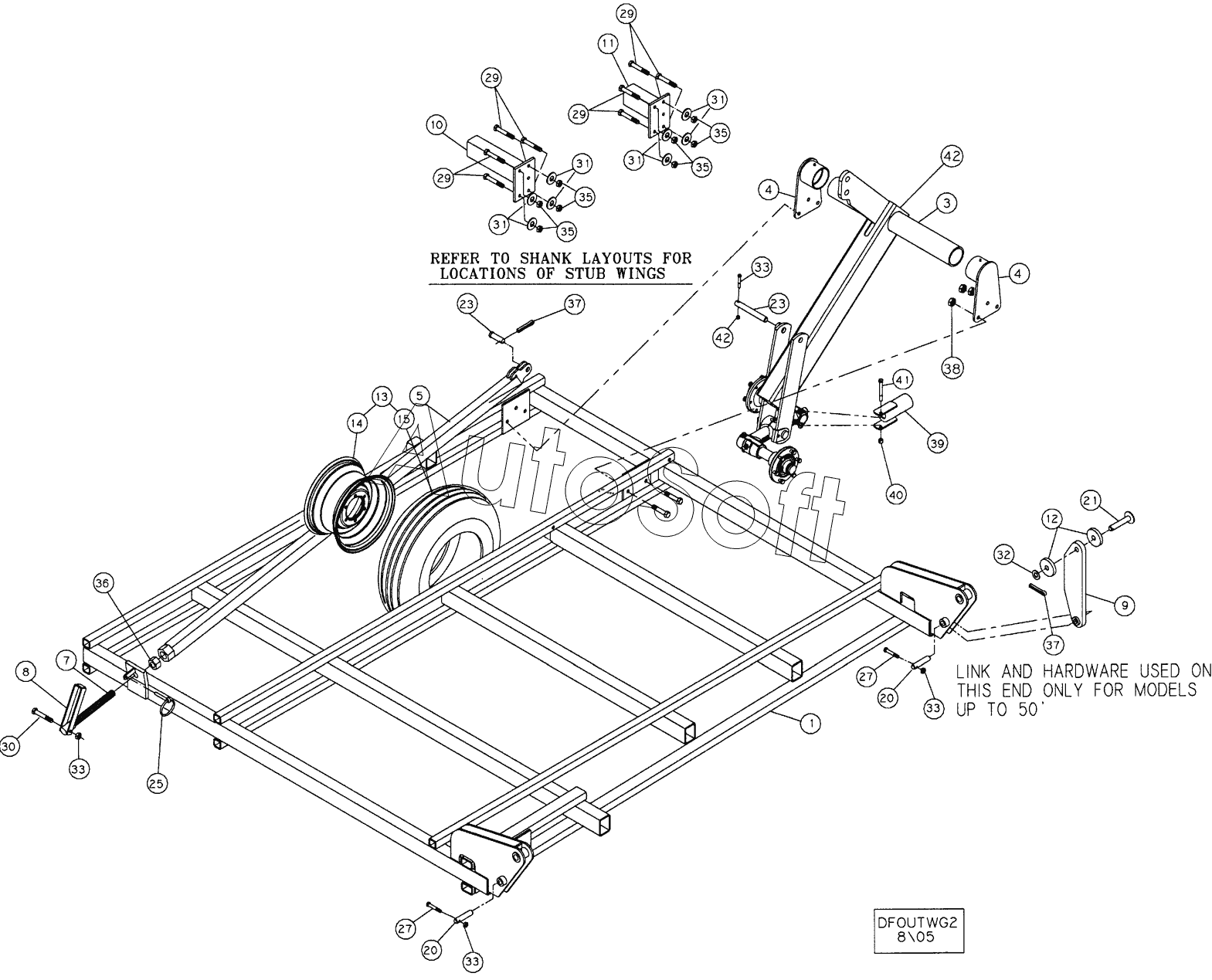

Каталог запасных частей к технике: CASE IH Культиватор-Tigermate 2 DMI (2010). DOUBLE FOLD OUTER WING 38-1/2 THROUGH 50-1/2 MODELS
31
31
31
31
20
20
21
23
23
25
27
27
29
29
29
29
30
15
32
33
33
33
33
34
35
35
35
35
36
37
37
39
40
41
42
42
5
1
3
4
4
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***B | BAR ASSY | |
| 1 | 0***B | BAR ASSY | |
| 1 | 0***B | BAR ASSY | |
| 1 | 0***B | BAR ASSY | |
| 1 | 0***B | BAR ASSY | |
| 1 | 0***B | BAR ASSY | |
| 3 | 0***0 | ROCKSHAFT | |
| 3 | 0***0 | AXLE | |
| 3 | 8***8 | ROCKSHAFT | |
| 3 | 8***0 | ROCKSHAFT | |
| 4 | 0***0 | AXLE | |
| 5 | 0***0 | STOP | |
| 7 | 0***0 | ADJUSTER | |
| 8 | 0***0 | HANDLE | |
| 9 | 0***0 | LINK | |
| 10 | 0***B | BAR ASSY | |
| 11 | 0***B | BAR ASSY | |
| 12 | 0***4 | ROLLER | |
| 13 | 1***4 | WHEEL ASSY | |
| 13 | 1***6 | WHEEL ASSY | |
| 14 | 1***4 | WHEEL | |
| 15 | N***S | NOT SERVICED SEPARATELY | |
| 20 | 1***8 | PIN | |
| 21 | 1***0 | PIN | |
| 22 | 1***0 | PIN | |
| 23 | 2***0 | KIT | |
| 25 | D***5 | PIN | |
| 26 | 4***0 | BOLT | |
| 27 | 4***0 | BOLT | |
| 28 | 4***8 | BOLT | |
| 29 | 4***6 | BOLT | |
| 30 | 4***8 | BOLT | |
| 31 | 8***2 | WASHER | |
| 32 | 8***7 | WASHER | |
| 33 | 8***3 | NUT | |
| 34 | 8***3 | NUT | |
| 35 | 8***6 | NUT | |
| 36 | 2***0 | NUT | |
| 37 | 4***2 | PIN | |
| 39 | 8***2 | WEIGHT | |
| 40 | 8***5 | NUT | |
| 41 | 4***2 | BOLT | |
| 42 | 2***7 | NIPPLE |
