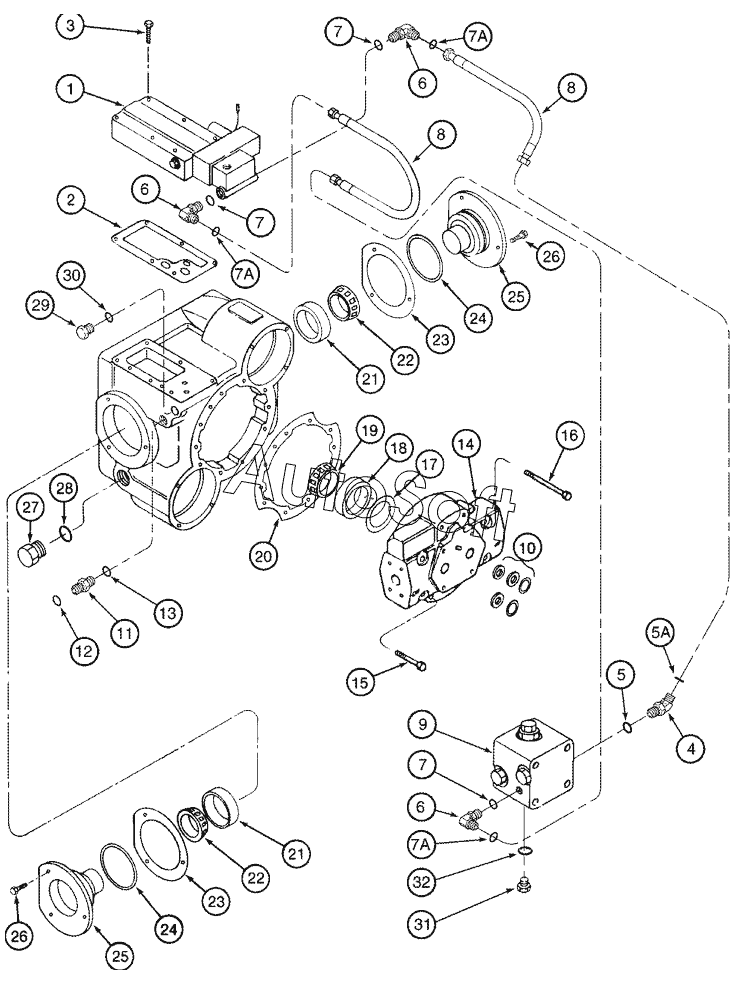

Каталог запасных частей к технике: CASE IH Axial Flow 2388 (2010). MOTOR ASSY - HYDROSTATIC - TWO SPEED
1
2
3
4
5
5A
6
6
6
7
7
7
7A
7A
7A
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 142386C91 | 1***1 | KIT | |
| 142398C91 | 1***1 | KIT | |
| 400476A2 | 4***2 | MOTOR | |
| 1 | 2***1 | KIT | |
| 10 | 1***2 | KIT | |
| 11 | 2***0 | CONNECTOR | |
| 12 | 2***1 | O-RING | |
| 13 | 2***4 | O-RING | |
| 14 | H***g | Housing | |
| 15 | 4***2 | BOLT | |
| 16 | 4***8 | BOLT | |
| 17 | S***m | Shim | |
| 17 | S***m | Shim | |
| 17 | S***m | Shim | |
| 17 | S***m | Shim | |
| 17 | S***m | Shim | |
| 17 | S***m | Shim | |
| 18 | 5***1 | BEARING | |
| 19 | 4***1 | BEARING | |
| 2 | 1***1 | GASKET | |
| 20 | 9***2 | GASKET | |
| 21 | B***g | Bearing | |
| 22 | B***g | Bearing | |
| 23 | S***m | Shim | |
| 23 | S***m | Shim | |
| 23 | S***m | Shim | |
| 23 | S***m | Shim | |
| 23 | S***m | Shim | |
| 24 | 2***4 | O-RING | |
| 25 | T***r | Trunnion, Motor | |
| 26 | 4***4 | BOLT | |
| 27 | 2***8 | PLUG | |
| 28 | 2***2 | O-RING | |
| 29 | 2***8 | PLUG | |
| 3 | 4***8 | BOLT | |
| 30 | 2***4 | O-RING | |
| 31 | 9***8 | PLUG | |
| 32 | 2***4 | O-RING | |
| 4 | 2***1 | ELBOW | |
| 5 | 2***4 | O-RING | |
| 5A | 2***1 | O-RING | |
| 6 | 2***3 | ELBOW | |
| 7 | 2***4 | O-RING | |
| 7A | 2***1 | O-RING | |
| 8 | 1***1 | HOSE | |
| 9 | 1***2 | BLOCK |
