Каталог запасных частей к технике: CASE IH Axial Flow 2388 (2010). BRAKES, MASTER
29
19
19
20
21
23
24
25
26
27
27
28
18
30
31
31
31
32
33
34
35
36
37
9
1
2
4
6
7
8
10
11
12
13
14
15
16
17

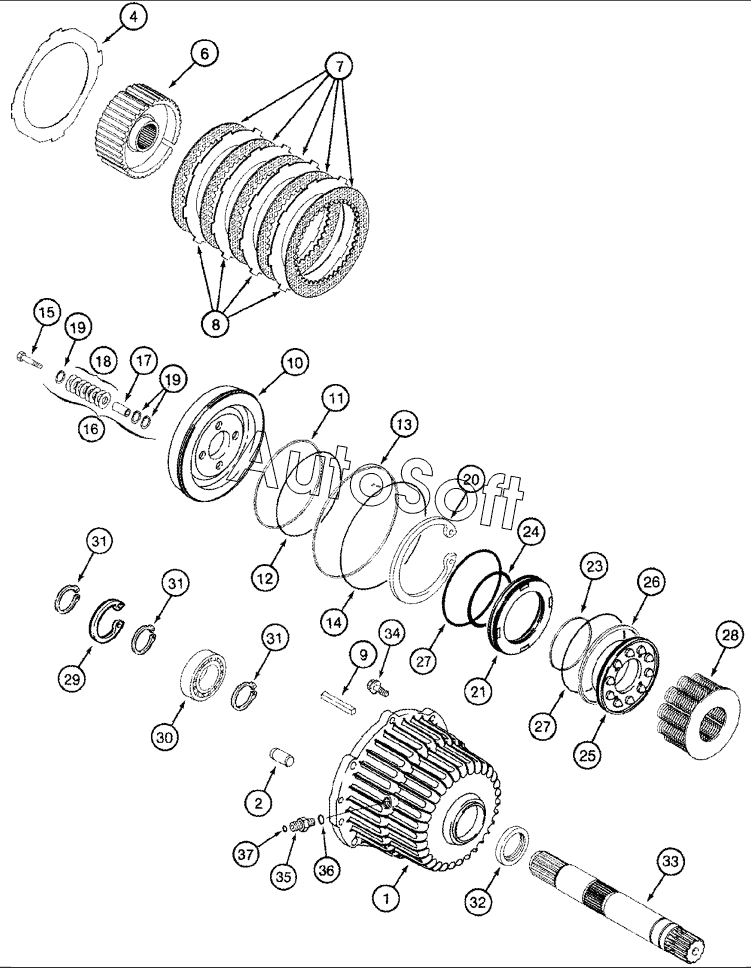

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 221598A1 | 2***1 | KIT | |
| 236388A1 | 2***1 | BRAKE ASSY | |
| 236388A1C | 2***C | CORE | |
| 236388A1R | 2***R | BRAKE ASSY | |
| 1 | 1***1 | HOUSING | |
| 2 | 8***0 | DOWEL | |
| 4 | S***m | Shim | |
| 4 | S***m | Shim | |
| 6 | 1***1 | HUB | |
| 7 | 1***1 | BRAKE DISC | |
| 8 | 1***1 | PLATE | |
| 9 | 2***1 | SPACER | |
| 10 | 1***1 | PISTON | |
| 11 | 1***4 | SEAL | |
| 12 | 2***8 | O-RING | |
| 13 | 1***4 | SEAL | |
| 14 | 2***4 | O-RING | |
| 15 | 8***0 | BOLT | |
| 16 | 1***1 | SPRING | |
| 17 | S***r | Spacer | |
| 18 | 1***1 | WASHER | |
| 19 | 1***2 | SNAP RING | |
| 20 | 1***5 | RING | |
| 21 | 1***1 | PISTON | |
| 23 | 1***4 | RING | |
| 24 | 2***7 | O-RING | |
| 25 | 1***1 | PISTON | |
| 26 | 1***4 | SEAL | |
| 27 | 2***2 | O-RING | |
| 28 | 1***2 | SPRING | |
| 29 | 1***3 | RING | |
| 30 | S***5 | BEARING | |
| 31 | 3***1 | RING | |
| 32 | 1***1 | SEAL | |
| 33 | 2***1 | SHAFT | |
| 34 | 8***0 | BOLT | |
| 35 | 2***1 | CONNECTOR | |
| 36 | 2***6 | O-RING | |
| 37 | 2***2 | O-RING |
