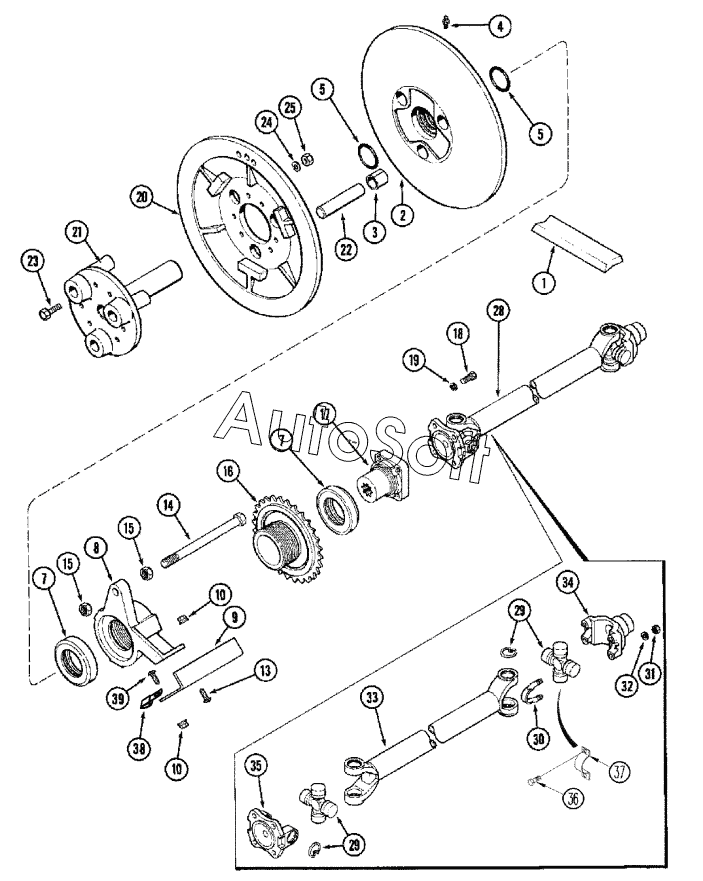

Каталог запасных частей к технике: CASE IH Axial Flow 2388 (2010). SEPARATOR - JACKSHAFT DRIVE
31
21
22
23
24
25
28
29
29
30
20
32
33
34
35
36
37
38
39
13
2
3
4
5
5
7
7
8
9
10
10
1
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | BELT | |
| 2 | 4***1 | PULLEY | |
| 3 | 8***9 | BUSHING | |
| 4 | 2***6 | LUBE NIPPLE | |
| 5 | 2***6 | O-RING | |
| 7 | 2***1 | BEARING | |
| 8 | 1***1 | HUB | |
| 9 | 2***1 | SUPPORT | |
| 10 | 2***6 | NUT | |
| 13 | 4***6 | SCREW | |
| 14 | 4***6 | BOLT | |
| 15 | 4***2 | NUT | |
| 16 | 1***2 | SPROCKET | |
| 16 | 8***3 | SPROCKET | |
| 17 | 4***1 | COUPLING | |
| 18 | 4***0 | BOLT | |
| 19 | 4***4 | WASHER | |
| 20 | 8***8 | PULLEY ASSY | |
| 21 | 8***1 | HUB | |
| 22 | 1***2 | PIN | |
| 23 | 4***8 | BOLT | |
| 24 | 4***0 | WASHER | |
| 25 | 9***7 | NUT | |
| 28 | 4***1 | SHAFT | |
| 29 | 3***1 | SPIDER | |
| 30 | 1***1 | U-BOLT | |
| 31 | 4***6 | NUT | |
| 32 | 4***8 | WASHER | |
| 33 | S***t | Shaft | |
| 34 | Y***e | Yoke | |
| 35 | S***6 | YOKE | |
| 36 | D***7 | BOLT | |
| 37 | D***6 | CLAMP | |
| 38 | 3***1 | CLAMP | |
| 39 | 4***8 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
