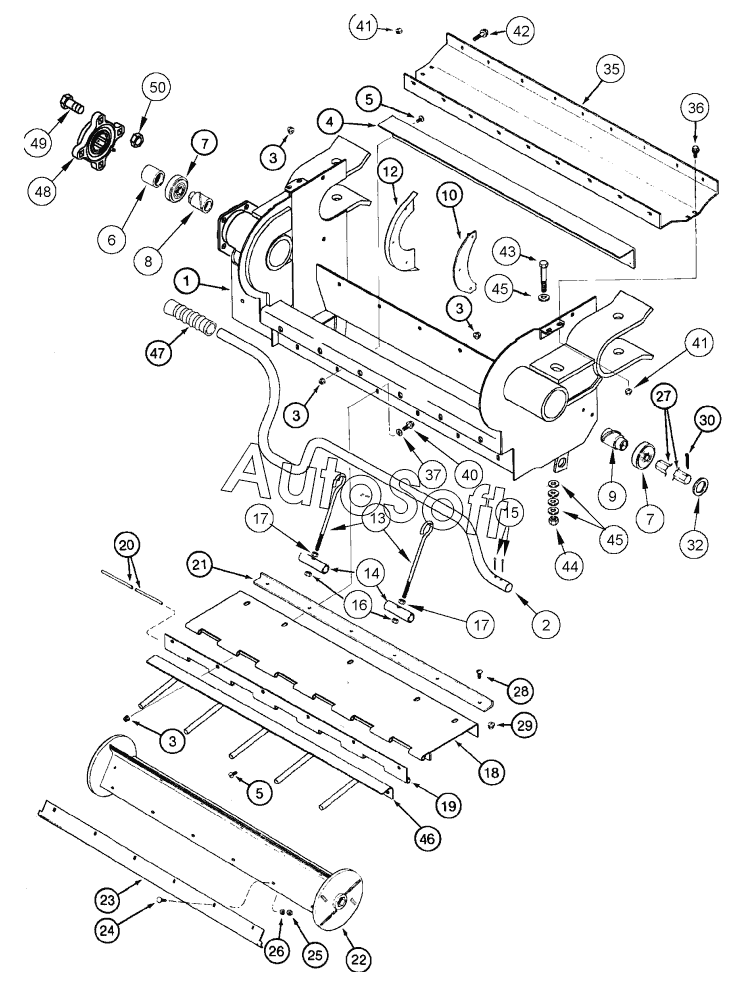

Каталог запасных частей к технике: CASE IH Axial Flow 2388 (2010). ROCK TRAP
1
2
3
3
3
3
4
5
5
6
7
7
8
9
10
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
32
35
36
36
37
40
41
41
42
43
43
44
45
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 241643A2 | 2***2 | TRAP DOOR | |
| 389585A1 | 3***1 | STONE TRAP | |
| 1 | 3***1 | HOUSING | |
| 10 | 1***1 | PLATE | |
| 12 | 1***1 | SEAL | |
| 13 | 1***1 | STEM | |
| 14 | 1***1 | TUBE | |
| 15 | 4***4 | PIN | |
| 16 | 2***6 | NUT | |
| 17 | 4***6 | NUT | |
| 18 | D***r | Door | |
| 19 | 2***1 | HINGE | |
| 2 | 2***1 | STEM | |
| 20 | 1***1 | ROD | |
| 21 | 1***1 | ANGLE | |
| 22 | 1***2 | DRUM | |
| 23 | 1***1 | EXTENSION | |
| 23A | 1***2 | BLADE | |
| 24 | 4***4 | BOLT | |
| 25 | 4***6 | NUT | |
| 26 | 4***8 | WASHER | |
| 27 | 3***1 | SHAFT | |
| 28 | 4***2 | SCREW | |
| 29 | 2***6 | NUT | |
| 3 | 2***5 | NUT | |
| 30 | 4***0 | PIN | |
| 32 | 4***2 | WASHER | |
| 32 | 4***3 | WASHER | |
| 35 | 1***4 | COVER | |
| 36 | 4***6 | BOLT | |
| 36 | 4***0 | BOLT | |
| 37 | 4***5 | WASHER | |
| 4 | 1***1 | BRACKET | |
| 40 | 4***6 | BOLT | |
| 41 | 1***1 | NUT | |
| 41 | 2***6 | NUT | |
| 42 | 4***2 | BOLT | |
| 43 | 3***8 | BOLT | |
| 43 | 4***4 | BOLT | |
| 44 | 2***6 | NUT | |
| 45 | 4***6 | WASHER | |
| 46 | 1***1 | SUPPORT | |
| 47 | 8***3 | HANDLE | |
| 48 | 3***1 | BEARING ASSY | |
| 49 | 4***4 | BOLT | |
| 5 | 4***2 | BOLT | |
| 50 | 2***8 | NUT | |
| 6 | 1***1 | SPACER | |
| 7 | 1***1 | BEARING | |
| 8 | 3***1 | SPACER | |
| 9 | 3***1 | SPACER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
