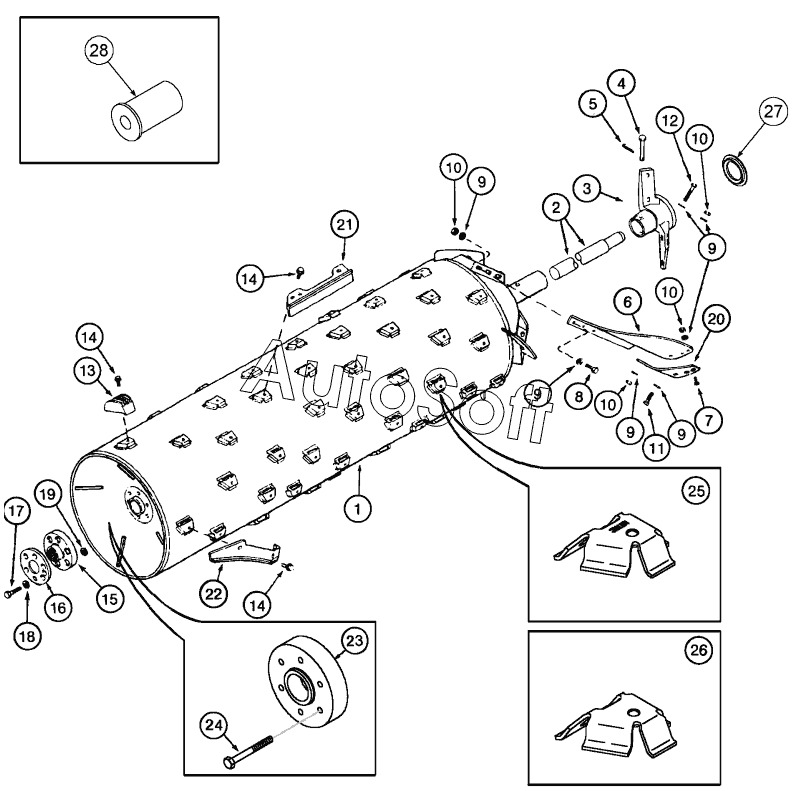

Каталог запасных частей к технике: CASE IH Axial Flow 2388 (2010). ROTOR ASSY - SPECIALTY
1
2
3
4
5
6
7
8
9
9
9
9
9
10
10
10
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1957445C3 | 1***3 | SET OF BLADES | |
| 352424A2 | 3***2 | ROTOR | |
| 86990684 | 8***4 | KIT | |
| 87357079 | 8***9 | KIT | |
| 87434966 | 8***6 | ROTOR | |
| 87434967 | 8***7 | ROTOR | |
| 1 | R***R | ROTOR | |
| 10 | 1***1 | NUT | |
| 11 | 3***4 | BOLT | |
| 12 | 3***8 | BOLT | |
| 13 | 1***1 | RASP BAR | |
| 13 | 1***2 | RASP BAR | |
| 13 | 2***2 | RASP BAR | |
| 14 | 8***7 | BOLT | |
| 15 | 1***1 | COUPLING | |
| 15A | 1***1 | INSULATOR | |
| 16 | 8***6 | PLATE | |
| 17 | 3***2 | BOLT | |
| 18 | 3***3 | WASHER | |
| 19 | 1***0 | WASHER | |
| 2 | 1***2 | SHAFT | |
| 20 | 1***3 | BAR | |
| 21 | 1***2 | BAR | |
| 21 | 8***7 | BAR | |
| 22 | 1***1 | BAR | |
| 22 | 8***8 | BAR | |
| 23 | 4***1 | SPACER | |
| 24 | 3***0 | BOLT | |
| 25 | 8***4 | SUPPORT | |
| 26 | 4***2 | BRACKET | |
| 27 | 8***0 | RING | |
| 28 | 8***8 | STABILIZER | |
| 3 | 1***1 | IMPELLER | |
| 4 | 4***2 | PIN | |
| 5 | 4***0 | PIN | |
| 6 | 1***2 | BLADE | |
| 7 | 8***6 | SCREW | |
| 8 | 4***8 | BOLT | |
| 9 | 3***3 | WASHER |
