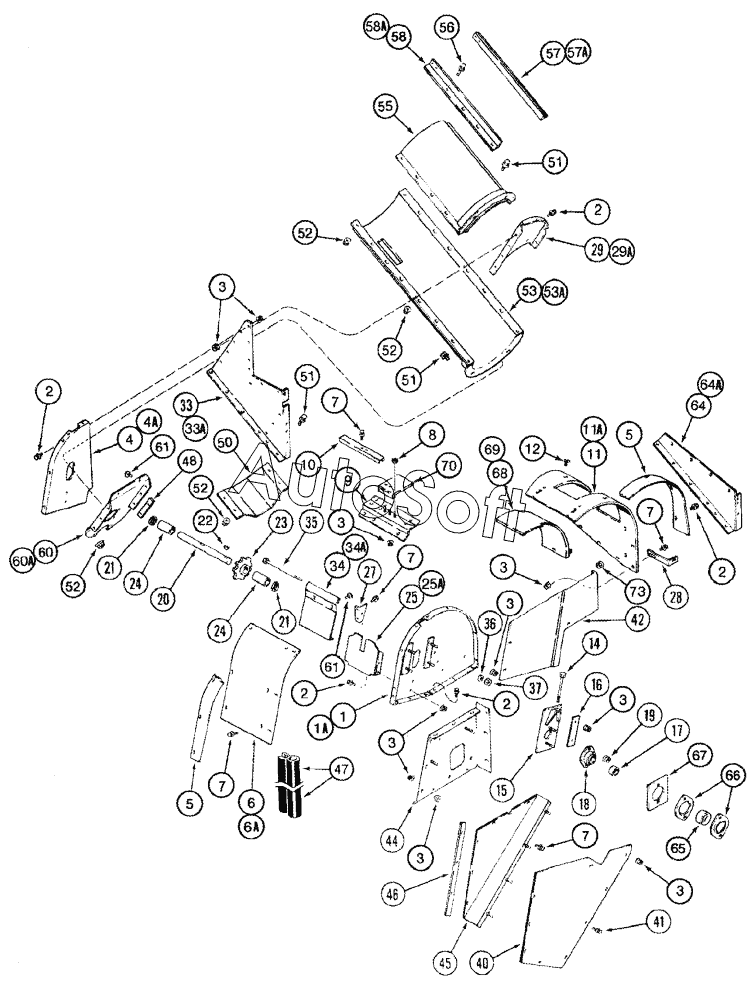

Каталог запасных частей к технике: CASE IH Axial Flow 2388 (2010). GRAIN ELEVATOR HEAD, INCLINED
1
1
1A
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4A
5
5
6
6A
7
7
7
7
7
8
9
10
11
11
11A
12
14
15
16
17
18
19
20
21
21
22
23
24
24
25
25A
27
28
29
29A
33
33A
34
34A
35
36
37
40
41
42
44
45
46
47
48
50
51
51
51
52
52
52
52
53
53A
55
56
56
57
57A
58
58A
60
60A
61
61
64
64A
65
66
67
68
69
70
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | PLATE | |
| 1 | 8***0 | PLATE | |
| 10 | 1***2 | CHANNEL | |
| 11 | 1***1 | COVER | |
| 11 | 2***1 | COVER | |
| 11A | 2***1 | COVER | |
| 12 | 4***2 | BOLT | |
| 14 | 8***1 | BOLT | |
| 15 | 1***3 | SUPPORT | |
| 16 | 1***1 | BAR | |
| 17 | 8***6 | COLLAR | |
| 18 | 1***1 | BEARING | |
| 19 | 2***6 | NUT | |
| 1A | 2***1 | PLATE | |
| 2 | 2***3 | BOLT | |
| 20 | 8***9 | SHAFT | |
| 21 | 4***2 | WASHER | |
| 22 | 1***5 | KEY | |
| 23 | 1***1 | SPROCKET | |
| 24 | 1***1 | SPACER | |
| 25 | 1***1 | PLATE | |
| 25A | 2***1 | COVER | |
| 27 | 1***1 | BRACKET | |
| 28 | 1***1 | STRAP | |
| 29 | 1***1 | PLATE | |
| 29A | 3***1 | PLATE | |
| 3 | 2***5 | NUT | |
| 33 | 1***2 | SUPPORT | |
| 33A | 2***1 | SHEET | |
| 34 | 1***1 | BRACKET | |
| 34A | 2***1 | BRACKET | |
| 35 | 4***4 | BOLT | |
| 36 | 4***1 | WASHER | |
| 37 | 4***5 | NUT | |
| 4 | 1***1 | PLATE | |
| 4 | 8***9 | PLATE | |
| 40 | 1***1 | PANEL | |
| 41 | 4***6 | BOLT | |
| 42 | 1***2 | COVER | |
| 44 | 1***1 | SUPPORT | |
| 45 | 1***1 | PANEL | |
| 46 | 1***1 | SPACER | |
| 47 | 1***1 | SEAL | |
| 48 | 1***1 | PLATE | |
| 4A | 2***1 | PLATE | |
| 5 | 8***4 | PLATE | |
| 50 | 1***1 | COVER | |
| 51 | 2***3 | BOLT | |
| 52 | 2***5 | NUT | |
| 53 | 1***2 | TUBE | |
| 53A | 2***1 | GUARD | |
| 55 | 1***3 | TROUGH | |
| 56 | 4***2 | BOLT | |
| 56 | 4***0 | BOLT | |
| 57 | 1***3 | ANGLE | |
| 57A | 2***1 | SUPPORT | |
| 58 | 1***3 | ANGLE | |
| 58A | 2***1 | SUPPORT | |
| 6 | 1***1 | COVER | |
| 60 | 1***1 | SUPPORT | |
| 60A | 2***1 | SUPPORT | |
| 61 | 4***8 | SCREW | |
| 61 | 4***2 | BOLT | |
| 64 | 1***2 | SUPPORT | |
| 64A | 2***1 | GUARD | |
| 65 | 1***2 | BEARING | |
| 66 | 8***2 | FLANGE | |
| 67 | 1***1 | SPACER | |
| 68 | 2***2 | COWL | |
| 69 | 3***1 | HOOD | |
| 6A | 2***1 | COVER | |
| 7 | 4***2 | BOLT | |
| 70 | 1***2 | SUPPORT | |
| 71 | 3***7 | PLUG | |
| 72 | 4***1 | NUT | |
| 8 | 2***6 | NUT | |
| 9 | 1***2 | STIFFENER |
