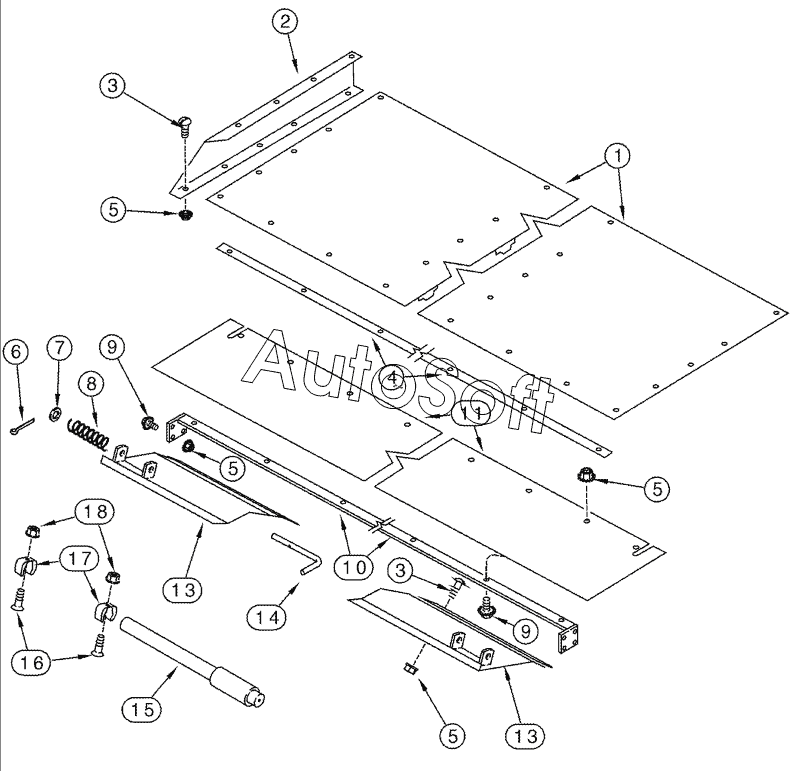

Каталог запасных частей к технике: CASE IH Axial Flow 2388 (2010). TAILINGS AUGER TROUGH PANEL AND GATE - MODELS WITH STRAW SPREADER
1
2
3
3
4
5
5
5
5
6
7
8
9
9
10
11
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | SHEET | |
| 2 | 1***1 | SUPPORT | |
| 3 | 2***3 | BOLT | |
| 3 | 4***2 | BOLT | |
| 3 | 4***6 | SCREW | |
| 4 | 1***1 | STRAP | |
| 5 | 2***5 | NUT | |
| 6 | 4***2 | COTTER PIN | |
| 7 | 4***1 | WASHER | |
| 8 | 5***2 | SPRING | |
| 9 | 4***2 | BOLT | |
| 10 | 1***1 | SUPPORT | |
| 11 | 1***2 | SEAL | |
| 13 | 1***2 | TAILGATE | |
| 14 | 1***3 | ROD | |
| 15 | 1***1 | HANDLE | |
| 16 | 3***8 | SCREW | |
| 17 | 1***1 | CLIP | |
| 18 | 2***9 | NUT |
