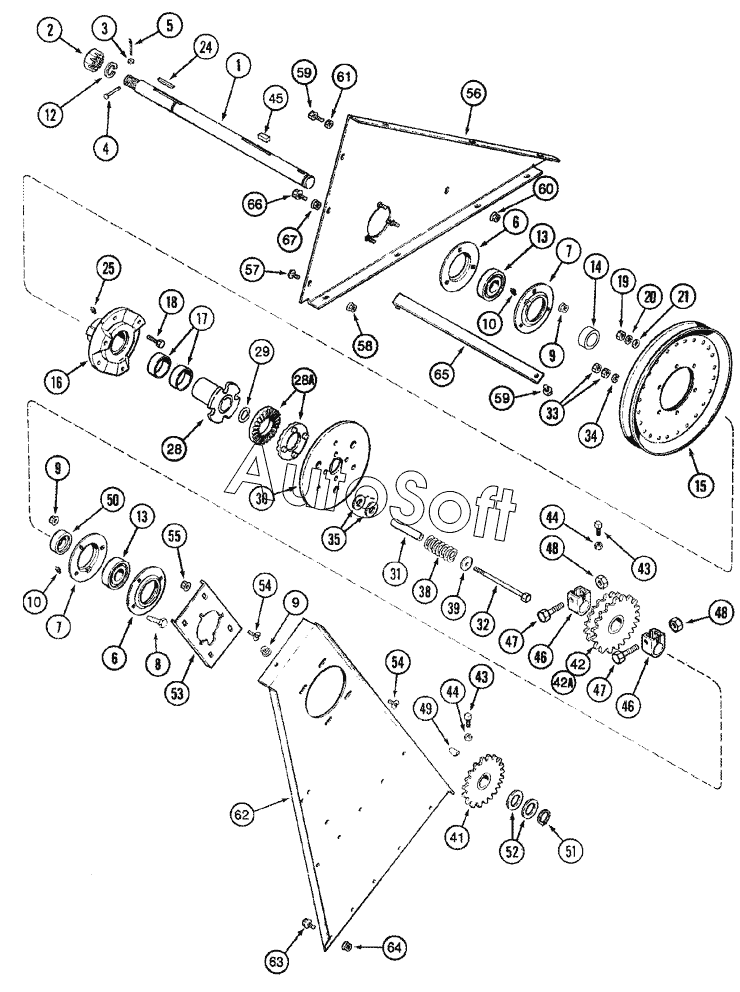

Каталог запасных частей к технике: CASE IH Axial Flow 2388 (2010). ELEVATOR - JACKSHAFT, DRIVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
9
9
9
10
10
12
13
13
14
15
16
17
18
19
20
21
24
25
28
28A
29
30
31
32
33
34
35
38
39
41
42
42A
43
43
44
44
45
46
46
47
47
48
48
49
50
51
52
52
53
54
54
55
56
57
58
59
59
60
61
62
63
64
65
66
67
Позиция на иллюстрации Заводской номер детали Название детали
1 1***1 SHAFT
10 2***7 NIPPLE
12 4***0 WASHER
13 4***2 BEARING
14 8***6 SPACER
15 1***1 PULLEY
16 1***1 HUB
17 9***1 BUSHING
18 4***0 BOLT
19 2***6 NUT
2 4***6 NUT
20 4***8 WASHER
21 4***1 WASHER
24 5***1 KEY
25 2***7 NIPPLE
28 1***1 HUB
28A 1***2 CLUTCH
29 1***1 RING
3 4***2 WASHER
30 1***2 RETAINER
31 1***2 BUSHING
32 4***4 BOLT
33 4***6 NUT
34 4***8 WASHER
35 4***1 WASHER
38 8***2 SPRING
39 4***3 WASHER
4 4***5 PIN
41 2***1 SPROCKET
42 2***1 SPROCKET
42A 3***1 SPROCKET
43 3***0 SET SCREW
43 4***6 SET SCREW
44 4***6 NUT
44 4***6 NUT
45 5***1 KEY
46 2***1 CLAMP
47 4***6 BOLT
48 2***8 NUT
49 1***5 KEY
5 4***8 PIN
50 8***7 COLLAR
51 1***5 RING
52 4***3 WASHER
52 4***1 WASHER
53 1***2 BRACKET
54 4***2 SCREW
55 2***6 NUT
56 1***2 SUPPORT
56A 5***6 STUD
57 4***2 BOLT
58 2***5 NUT
59 4***6 BOLT
6 8***6 FLANGE
60 2***6 NUT
61 4***6 NUT
62 1***3 SUPPORT
63 4***2 BOLT
64 2***6 NUT
65 1***1 SUPPORT
66 4***6 BOLT
67 2***5 NUT
7 8***8 FLANGE
8 4***6 SCREW
9 2***6 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
