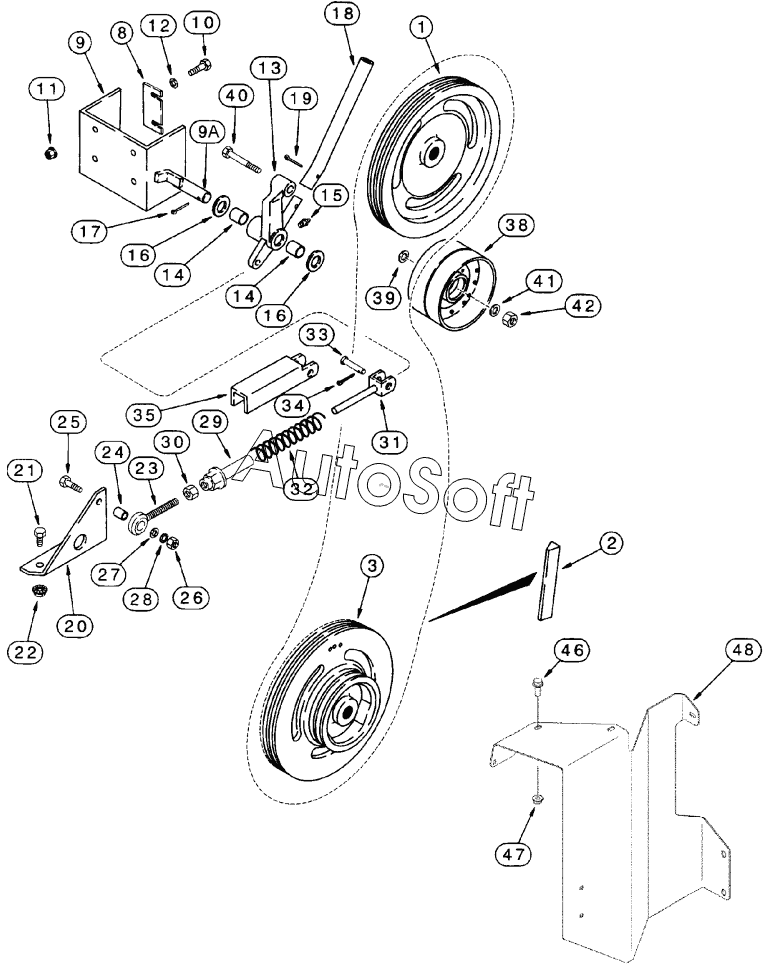

Каталог запасных частей к технике: CASE IH Axial Flow 2388 (2010). STRAW CHOPPER - DRIVE
1
2
3
8
9
9A
10
11
12
13
14
14
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
38
39
40
41
42
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | PULLEY | |
| 10 | 4***6 | BOLT | |
| 11 | 2***6 | NUT | |
| 12 | 4***5 | WASHER | |
| 13 | 1***2 | LEVER | |
| 14 | 5***1 | BUSHING | |
| 15 | 2***7 | NIPPLE | |
| 16 | 4***6 | WASHER | |
| 17 | 4***4 | PIN | |
| 18 | 1***1 | TUBE | |
| 19 | 4***4 | PIN | |
| 2 | 1***1 | BELT | |
| 20 | 4***2 | SUPPORT | |
| 21 | 4***6 | BOLT | |
| 21 | 4***0 | BOLT | |
| 22 | 2***8 | NUT | |
| 23 | 1***1 | BOLT | |
| 24 | 8***6 | SPACER | |
| 25 | 2***8 | BOLT | |
| 26 | 9***7 | NUT | |
| 27 | 4***3 | WASHER | |
| 28 | 4***0 | WASHER | |
| 29 | 1***1 | CONNECTOR | |
| 3 | 1***1 | PULLEY | |
| 30 | 4***2 | NUT | |
| 31 | 1***1 | ROD | |
| 32 | 1***1 | SPRING | |
| 33 | 8***7 | PIN | |
| 34 | 4***6 | PIN | |
| 35 | 1***1 | CHANNEL | |
| 38 | 1***1 | PULLEY | |
| 39 | 4***6 | WASHER | |
| 40 | 4***2 | BOLT | |
| 41 | 4***6 | WASHER | |
| 42 | 2***0 | NUT | |
| 46 | 4***2 | BOLT | |
| 47 | 2***5 | NUT | |
| 48 | S***d | Shield | |
| 8 | 1***1 | SHIM | |
| 9 | 1***1 | SUPPORT | |
| 9A | 1***1 | PIN |
