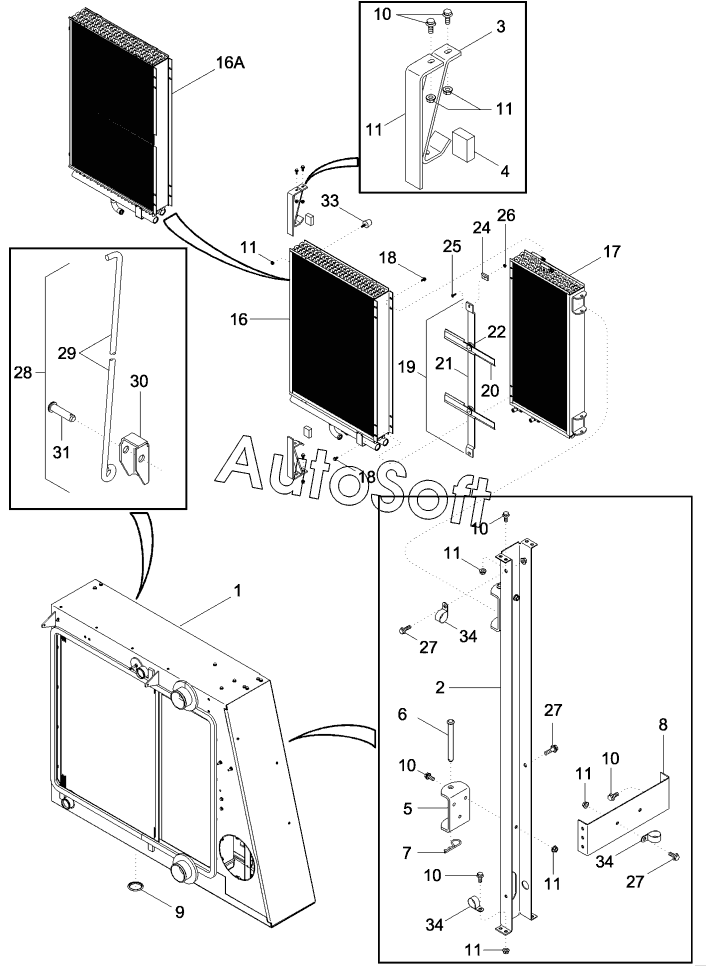

Каталог запасных частей к технике: CASE IH Axial Flow 2388 (2010). COOLER BOX ASSY
1
2
3
4
5
6
7
8
9
10
10
10
10
10
11
11
11
11
11
11
11
16
16A
17
18
18
19
20
21
22
24
25
26
27
27
27
28
29
30
31
33
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | BOX | |
| 10 | 4***2 | BOLT | |
| 11 | 2***5 | NUT | |
| 15 | 3***0 | PLUG | |
| 16 | 4***3 | COOLER | |
| 16A | 4***3 | COOLER | |
| 17 | 4***3 | COOLER | |
| 18 | 8***2 | BOLT | |
| 19 | 8***4 | WIPER | |
| 2 | 8***9 | BRACKET | |
| 20 | W***R | WIPER with Pin Assy | |
| 21 | S***T | SUPPORT | |
| 22 | 4***1 | BEARING | |
| 23 | 2***1 | DECAL | |
| 24 | 8***1 | CLAMP | |
| 25 | 4***6 | SCREW | |
| 26 | 2***5 | NUT | |
| 27 | 4***6 | BOLT | |
| 28 | 8***6 | SUPPORT | |
| 29 | 8***5 | ROD | |
| 3 | 8***4 | SUPPORT | |
| 30 | 8***4 | SUPPORT | |
| 31 | 4***2 | PIN | |
| 32 | 1***9 | PIN | |
| 33 | 8***5 | BUMPER | |
| 34 | 5***6 | CLAMP | |
| 4 | 1***1 | SEAL | |
| 5 | 8***4 | CHANNEL | |
| 6 | 4***0 | PIN | |
| 7 | 4***1 | SPLIT PIN/SAFETY PIN | |
| 8 | 8***5 | BRACKET | |
| 9 | 8***8 | PLUG |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
