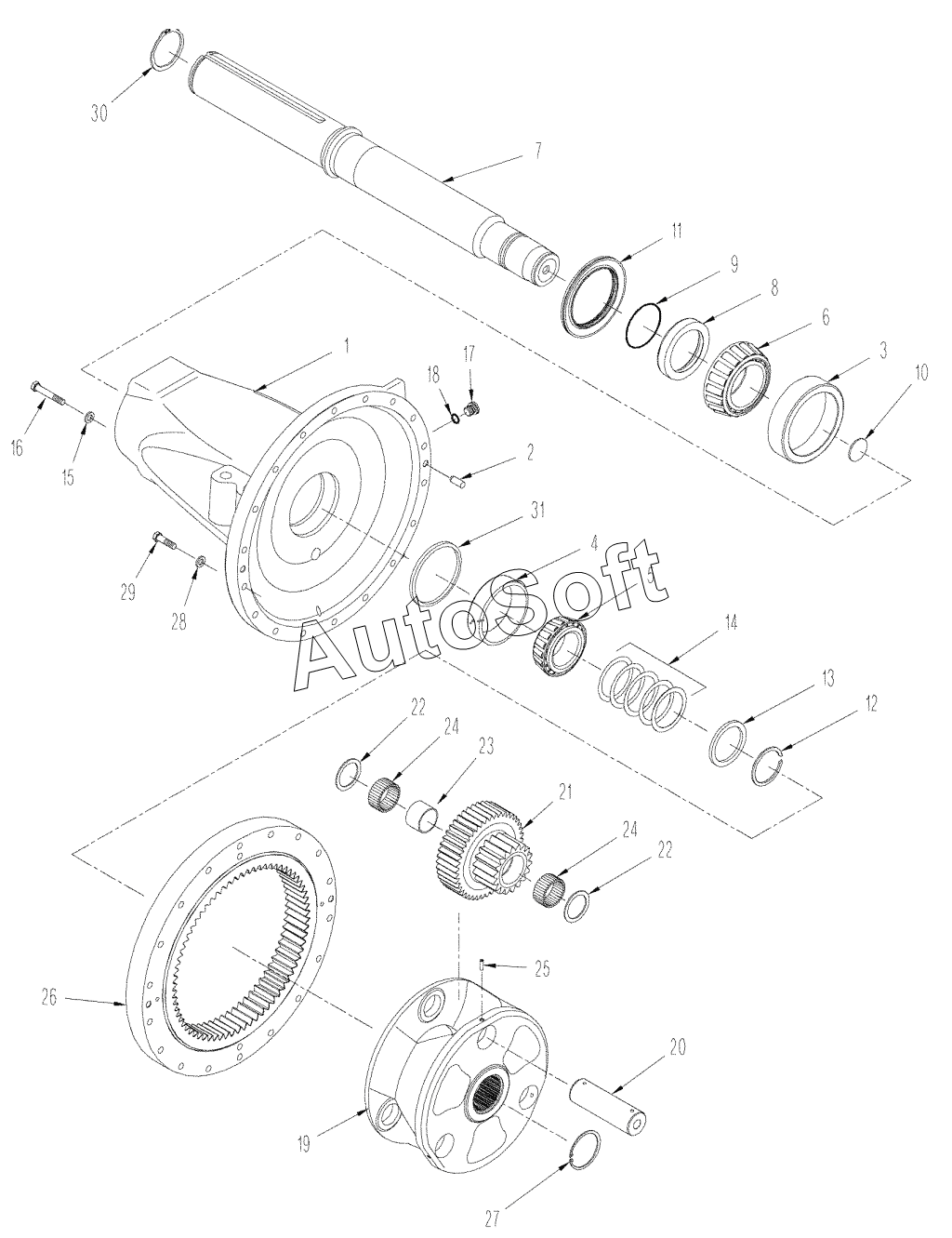

Каталог запасных частей к технике: CASE IH STX-530 Steiger (2010). 500 SERIES AXLE ASSEMBLY - FINAL DRIVE, WHEELED TRACTOR
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 435219A1 | 4***1 | SHAFT ASSY | |
| 435221A1 | 4***1 | CARRIER | |
| 1 | N***S | NOT SERVICED SEPARATELY | |
| 2 | 8***0 | DOWEL | |
| 3 | 2***1 | BEARING | |
| 4 | 1***1 | BEARING | |
| 5 | 1***1 | BEARING | |
| 6 | 2***1 | BEARING | |
| 7 | N***S | NOT SERVICED SEPARATELY | |
| 8 | 8***4 | BUSHING | |
| 9 | 2***6 | O-RING | |
| 10 | 1***1 | INSERT | |
| 11 | 2***3 | SEAL | |
| 12 | 4***1 | SNAP RING | |
| 13 | 4***1 | RING | |
| 14 | 4***1 | SHIM | |
| 14 | 4***1 | SHIM | |
| 14 | 4***1 | SHIM | |
| 14 | 4***1 | SHIM | |
| 14 | 4***1 | SHIM | |
| 15 | 9***8 | WASHER | |
| 16 | 6***6 | BOLT | |
| 17 | 2***1 | PLUG | |
| 18 | 6***3 | O-RING | |
| 19 | 4***1 | CARRIER | |
| 20 | 4***1 | SHAFT | |
| 21 | 3***2 | GEAR | |
| 22 | 3***1 | WASHER | |
| 23 | 3***1 | SPACER | |
| 24 | 3***1 | NEEDLE | |
| 25 | 8***5 | PIN | |
| 26 | 3***1 | GEAR | |
| 27 | 1***0 | RING | |
| 28 | 8***6 | WASHER | |
| 29 | 8***0 | BOLT | |
| 30 | 8***5 | RING | |
| 31 | 4***1 | SPACER |
