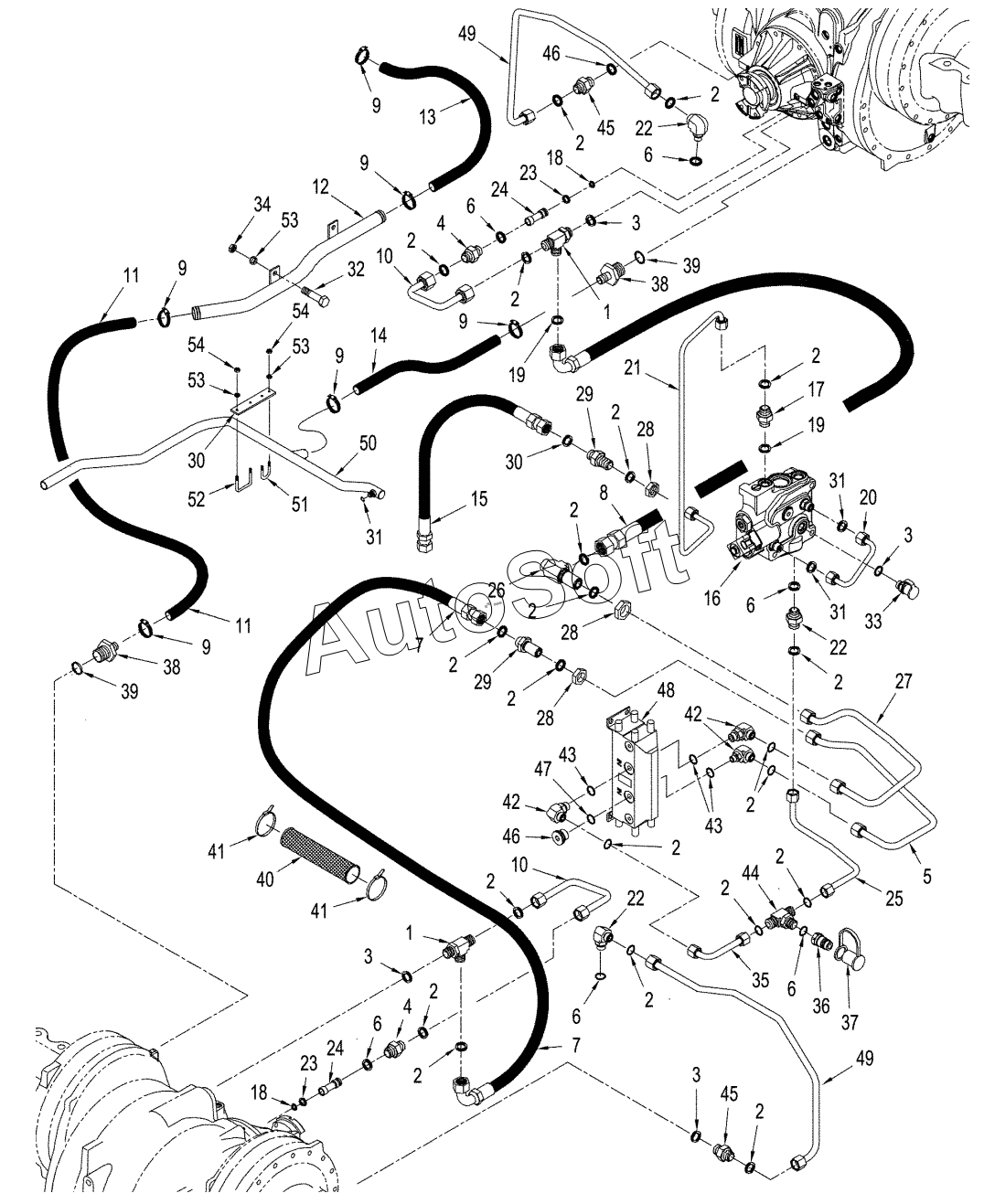

Каталог запасных частей к технике: CASE IH STX-530 Steiger (2010). 500 SERIES AXLE HYDRAULICS - LUBRICATION CIRCUIT, QUADTRAC TRACTOR
41
41
28
28
28
29
29
30
30
31
31
31
32
33
34
35
36
37
38
38
39
39
40
27
42
42
43
43
44
45
45
46
46
47
48
49
49
50
51
52
53
53
53
54
54
14
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
4
4
5
6
6
6
6
6
6
7
7
8
9
9
9
9
9
9
10
10
11
11
12
13
1
1
15
16
17
18
18
19
19
20
21
22
22
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | TEE | |
| 2 | 2***4 | O-RING | |
| 3 | 6***3 | O-RING | |
| 4 | 7***2 | CONNECTOR | |
| 5 | 4***2 | TUBE ASSY | |
| 6 | 6***3 | O-RING | |
| 7 | 3***1 | HOSE ASSY | |
| 7 | 8***5 | HOSE ASSY | |
| 8 | 8***3 | HOSE ASSY | |
| 9 | 2***0 | CLAMP | |
| 10 | 4***1 | TUBE ASSY | |
| 11 | 3***1 | HOSE | |
| 12 | 8***6 | TUBE | |
| 13 | 8***7 | HOSE | |
| 14 | 3***1 | HOSE | |
| 15 | 8***0 | HOSE ASSY | |
| 15 | 8***1 | HOSE ASSY | |
| 16 | 8***4 | VALVE | |
| 17 | 7***9 | CONNECTOR | |
| 18 | 2***1 | O-RING | |
| 19 | 6***3 | O-RING | |
| 20 | 4***1 | TUBE ASSY | |
| 21 | 4***1 | TUBE ASSY | |
| 22 | 7***5 | ELBOW | |
| 23 | 2***1 | O-RING | |
| 24 | 8***8 | ORIFICE | |
| 25 | 8***1 | TUBE ASSY | |
| 26 | 7***1 | ELBOW | |
| 27 | 4***2 | TUBE ASSY | |
| 28 | 7***3 | NUT | |
| 29 | 7***1 | UNION | |
| 30 | 3***1 | PLATE | |
| 31 | 2***2 | O-RING | |
| 32 | 6***5 | BOLT | |
| 33 | 3***1 | COUPLING | |
| 34 | 8***8 | NUT | |
| 35 | 8***4 | TUBE ASSY | |
| 36 | 3***1 | COUPLING | |
| 37 | 3***1 | CAP | |
| 38 | 3***1 | STEM | |
| 39 | 6***6 | O-RING | |
| 40 | 3***1 | SLEEVE | |
| 41 | L***1 | CABLE TIE | |
| 42 | 2***5 | ELBOW | |
| 43 | 6***3 | O-RING | |
| 44 | 7***7 | TEE | |
| 45 | 7***2 | CONNECTOR | |
| 46 | 7***9 | PLUG | |
| 47 | 2***2 | O-RING | |
| 48 | 4***1 | MOTOR-PUMP | |
| 49 | 4***1 | TUBE ASSY | |
| 50 | 4***1 | TUBE ASSY | |
| 51 | 2***1 | U-BOLT | |
| 52 | 3***1 | U-BOLT | |
| 53 | 8***8 | WASHER | |
| 54 | 8***8 | NUT |
